Préparation du poste de travail:

Dans un premier temps vous allez vérifier la modélisation du mécanisme sous Méca3d.

Vous disposez pour cela de l'assemblage complet sous SolidWorks.

•Démarrez le logiciel "SolidWorks"

•Ouvrez le fichier "Etude-VTT-TSTI2D.sldasm" que vous avez décompressé sur votre bureau

Dans un premier temps vérifiez que le complément "Méca3d" est actif dans solidworks.

Pour cela suivez les instructions suivantes:

Activation méca3d

Création du modèle dans Solidworks:

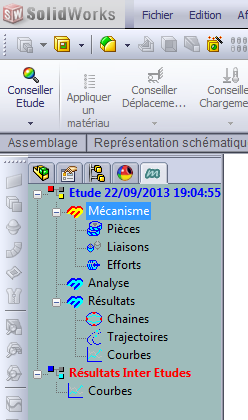

Ouvrez l'onglet méca3d puis "clic" droit sur "mécanisme" puis "Construction automatique"

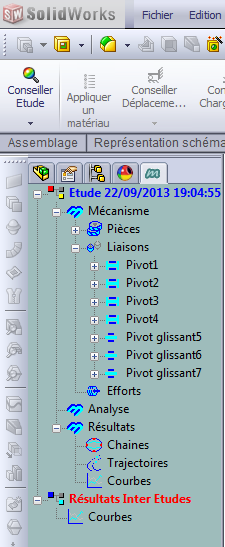

le mécanisme est construit de manière automatique et les liaisons ont toutes été crées:

Vérification du graphe de structure:

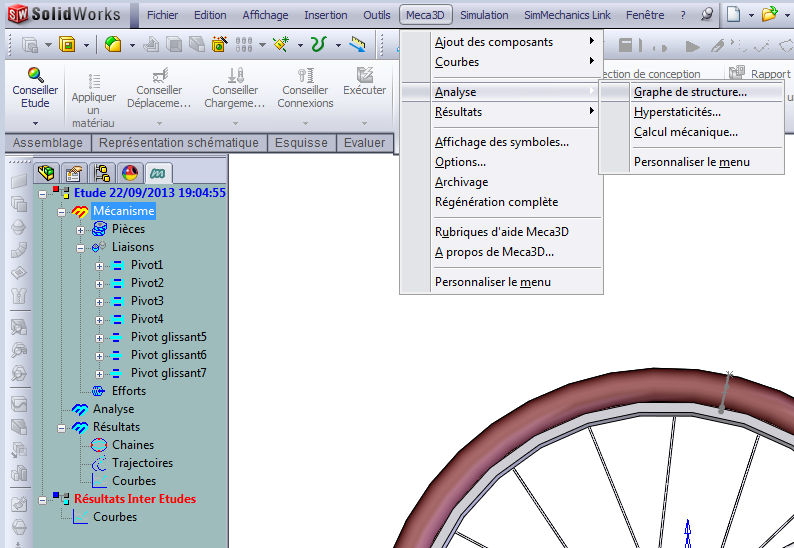

Dans la barre de menu supérieure, ouvrir "Meca3D" puis "Analyse" et enfin "Graphe de structure"

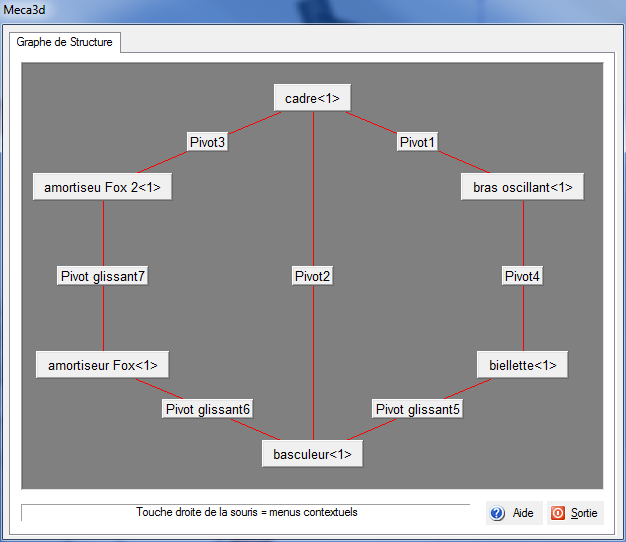

Vous devez obtenir le graphe suivant:
