Exercices de logique

Exo 3.1

Tu as cliqué sur :

  Fichier > Imprimer

    et rien ne se passe !?

Établie un algorigramme qui permet de débloquer la situation.

événements

ACTIONS

Imprimante alimentée ?

Sélection de la bonne

imprimante ?

Feuille présente ?

Demander de l’aide

Exo 3.2

Propose un algorigramme définissant le

fonctionnement simple d’une cafetière :

Le café ne peut couler que s’il y a de l’eau présente dans le réservoir et que si l’eau est à suffisamment chauffée par la cafetière (température > 88°).

événements

ACTIONS

Bouton café activé ?

T° eau > 88°?

Eau présente ?

 Chauffer eau

 Indiquer

« ajouter de l’eau »

 Servir café

Exo 3.3

Un hôtel est équipé d’un système semi-automatique

de contrôle d’accès.

De 8h00 à 22h00 le concierge en apercevant un client à l’entrée actionne un bouton pour permettre l’accès au client. De 22h00 à 8h00, l’hôtel n’ayant pas de veilleur de nuit, les clients déverrouillent la porte d’entrée de l’hôtel via un digicode à l’extérieur.

Propose une description du fonctionnement

événements

ACTIONS

Bouton concierge activé ?

8h00 < Présence < 22h00

22h00 < Présence < 8h00

Digicode correct ?

 Déverrouiller porte

 Verrouiller porte

 Attendre 5 secondes

Exo 3.4

Afin de limiter  la consommation énergétique, l’Escalator est à l’arrêt lorsque personne ne l’utilise.

Dès la détection d’une personne en bas, l’Escalator se met en fonctionnement.

Propose une description du fonctionnement.

événements

ACTIONS

Détection bas ?

Détection haut ?

Compteur = 0 ?

Escalator OFF

 Escalator ON

Compteur=Compteur + 1

Compteur=Compteur - 1

Compteur = 0

Exo 3.5

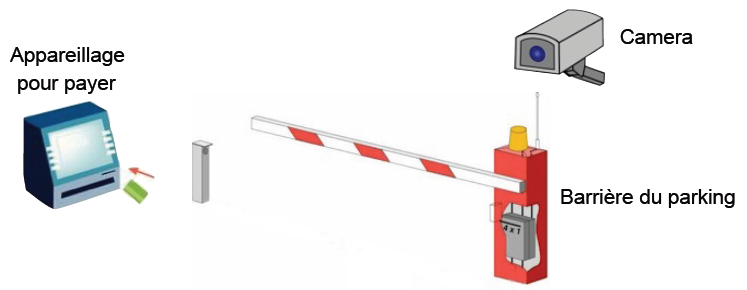

Un parking utilise une caméra avec un logiciel de lecture de plaques d’immatriculation afin de limiter les problèmes de perte de ticket.

Lorsque l’utilisateur entre dans le parking, la lecture/enregistrement de la plaque s’effectue (variable_plaque) ainsi que l’enregistrement de l’heure d’entrée (variable_heure_entree).

Lorsque l’utilisateur sort du parking, il paye directement à la barrière au moment où il est reconnu par le système de la camera.

événements

ACTIONS

Détection entrée parking ?

Détection sortie parking ?

Voiture passée ?

Parking payé ?

Lecture/Enregistrement plaque

dans « variable_plaque »

 Enregistrement de l’heure dans

« variable_h_entree »

Lecture plaque

 Variable_Prix = (heure actuelle

- variable_heure_entrée) x 1€

Afficher Variable_prix

Ouverture barrière

Fermeture barrière

Exo 3.6

Amélioration du fonctionnement.

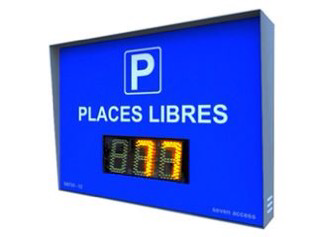

Afin de limiter le problème de recherche de place, le parking est équipé d’un afficheur à l’extérieur permettant d’indiquer le nombre de places disponibles.

Le nombre de places disponibles est également

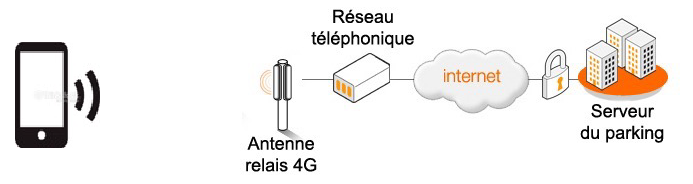

envoyé sur un serveur, ce qui permet aux utilisateurs de l’application mobile d’être informé à distance.

Améliorer le fonctionnement précédent.

.

Il y a 150 places dans le parking.

Utilisation de Variable_Place pour déterminer le nombre de places disponibles

ACTIONS

Envoyer Variable_Place sur serveur

Afficher Variable_Place sur afficheur

Exo 3.7

Propose la description du programme de l’application mobile.

Dans le cas où il n’y a plus de place dans le parking, un message affiche en rouge « Complet ».

Dans le cas contraire, l’affichage est vert avec comme indication le nombre de places disponibles.

ACTIONS

Récupérer Variable_Place sur serveur
