Découverte des composants électroniques sous Proteus

I – Liste des 16 composants de base à connaître à l’issue de cette activité

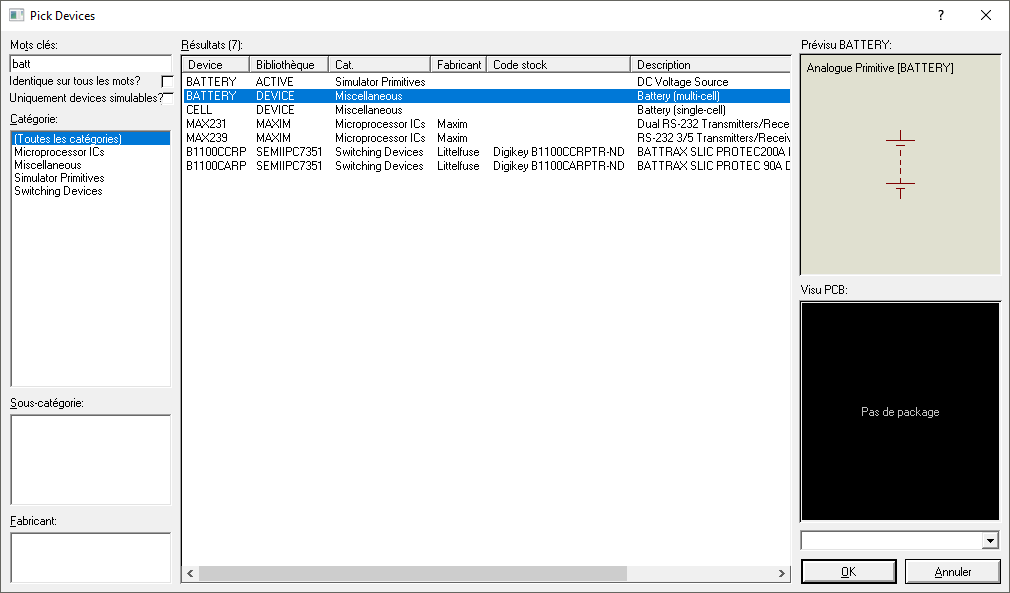

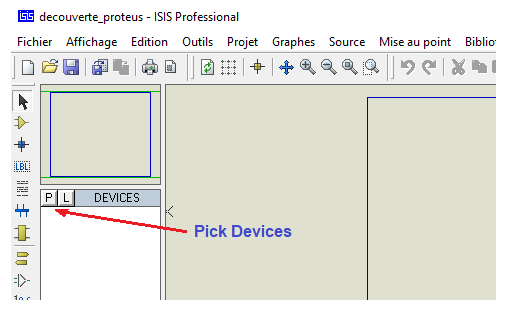

Vous trouverez dans le tableau suivant l’ensemble des composants électroniques disponibles dans le logiciel Proteus et utilisés dans cette activité. Vous ferez systématiquement référence à ce tableau pour connaître les noms exacts et les catégories des différents composants utilisés dans cette activité et dans les activités futures. On rappelle que l’utilisation des « Mots clés » accélère la recherche des composants dans la boîte de dialogue « Pick Devices » de Proteus Cochez la case identique sur tous les mots si vous saisissez le nom complet du composant dans « Mots clés ».

Remarque au sujet des composants BATTERY et CELL :

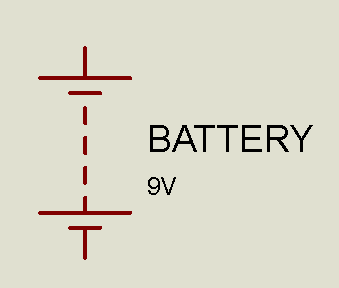

D’un point de vue électrique les composants BATTERY et CELL sont strictement équivalents. La seule différence est leur symbole. Le composant BATTERY est symbolisé par plusieurs cellules (plusieurs piles) branchées en série. Le composant CELL est symbolisé par une seule cellule (symbole d’une pile). En pratique, dans le but de simplifier les symboles utilisés dans Proteus et afin de faciliter la lecture des schémas le composant CELL sera préférable au composant BATTERY, mais les deux composants sont à connaître.
