II- Appareils de base

II – Liste des 4 appareils de base à connaître

Vous trouverez dans le tableau suivant les trois appareils de mesure de base et le générateur de tension variable (le GBF = Générateur Basse Fréquence = générateur de signal) à connaître sous Proteus.

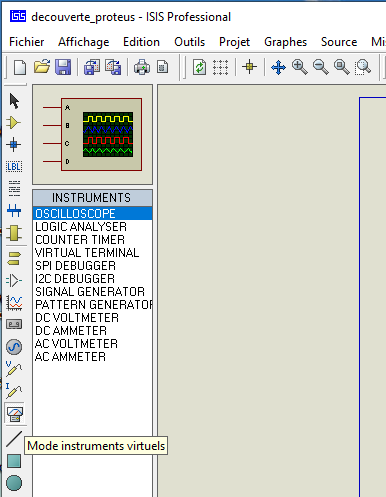

Tous ces appareils de mesure se trouvent dans le « Mode instruments virtuels »

accessible par le bouton du même nom dans Proteus



Nom réel de l’appareil

Nom exact dans le Mode instruments virtuels

Voltmètre (courant continu  _ _ _ )

DC VOLTMETER

Ampèremètre (courant continu  _ _ _  )

DC AMMETER

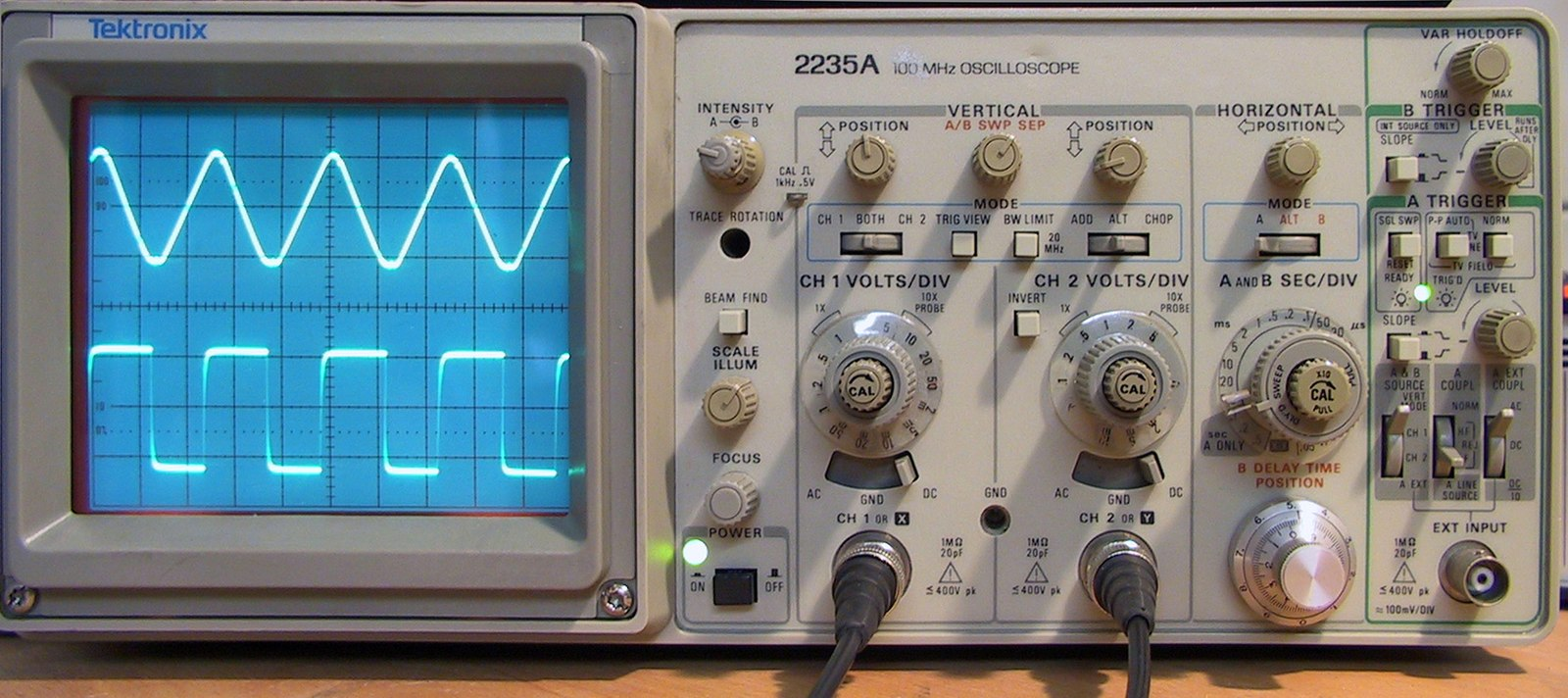

Oscilloscope

OSCILLOSCOPE

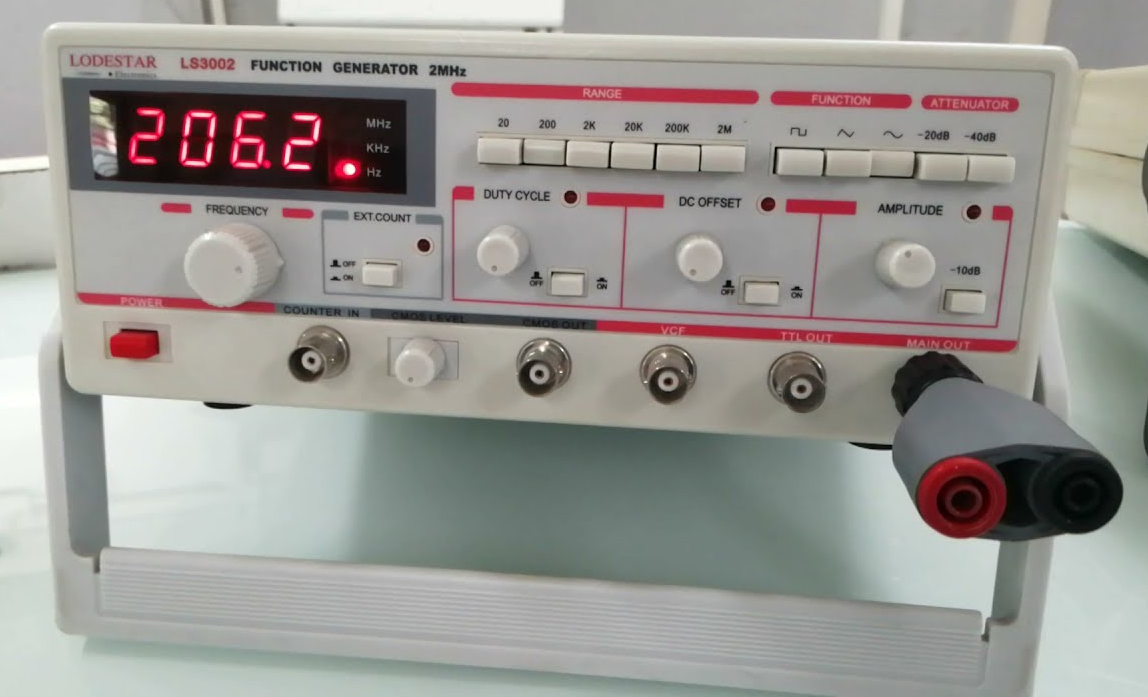

Générateur de fonctions (GBF)

SIGNAL GENERATOR



https://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcSb2TPK1yMqMvgZw-UWo64jHZHsvhNGIPmrJ8bdY5t0zkV3_oAl-lsnWnipric-qyk9TiQ&usqp=CAUhttps://encrypted-tbn0.gstatic.com/images?q=tbn:ANd9GcSbpnAQfh6Pq4_OY5hoSor4pc1xOBp39pFLGQ&usqp=CAU


Remarque au sujet des voltmètres et des ampèremètres :


  • Le préfixe DC indique que l’appareil est fait pour mesurer du courant continu (DC = Direct Current en anglais => CC = courant continu en français)
  • Le préfixe AC indique que l’appareil est fait pour mesurer du courant alternatif (AC = Alternating Current en anglais => CA = courant alternatif en français)
  • Dans la pratique nous ne mesurerons que des courants continus et des tensions continues en TP: il faut donc systématiquement utiliser le voltmètre et l’ampèremètre préfixés par DC
  • L’ampèremètre possède 3 calibres (microampère, milliampère et ampère) qu’il faut choisir consciemment afin d’obtenir une précision maximale dans la mesure: le choix du calibre n’est pas automatique
