III- Utilisation des interrupteurs, des LED

III– Utilisation des interrupteurs, des ampoules et des LED

III – 1 – Ouvrez le logiciel de simulation Proteus

(son icône de couleur bleue s’appelle ISIS 7 Professional et elle est disponible dans le menu Démarrer --> Tous les programmes --> Proteus 7 Professional), et agrandissez sa fenêtre à tout l’écran.

Ouvrez la boîte de dialogue Pick Devices permettant d’ajouter de nouveaux composant à votre projet : pour cela appuyez simplement sur la touche P du clavier.

Ajoutez les 8 composants suivants dans votre sélecteur :

• Une pile CELL

• Un interrupteur SWITCH

• Un interrupteur SW-SPDT

• Un interrupteur SW-ROT-3

• Un bouton poussoir BUTTON

• Une ampoule LAMP

• Une LED rouge LED-RED

• Une résistance RES

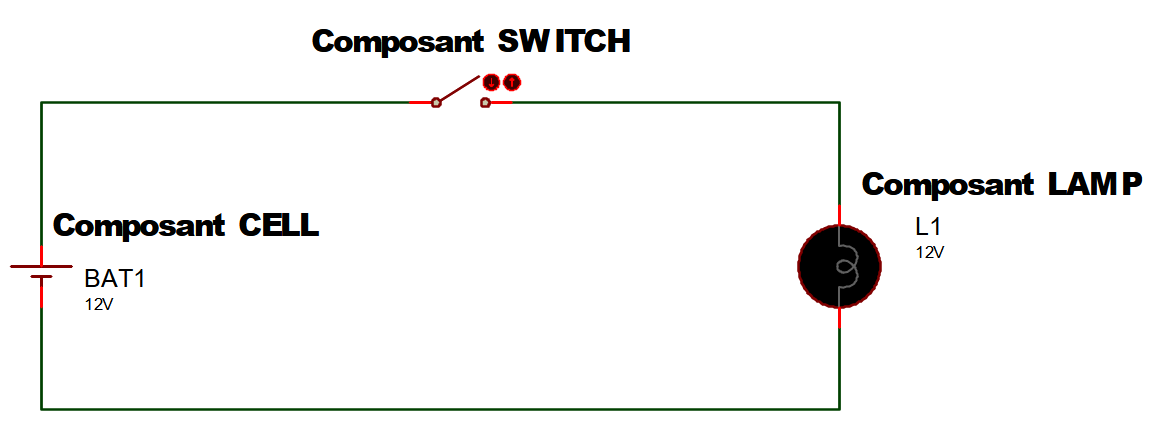

Montage 1

III – 2 – Réaliser le Montage 1 ci-dessus utilisant une pile CELL configurée à 12V, un interrupteur SWITCH et une ampoule L1 de 12V LAMP puis lancez la simulation en appuyant sur le bouton Jouer disponible en bas à gauche de l’écran. Cliquez sur l’interrupteur et observez l’état de l’ampoule.

Remarque: le bouton Arrêt disponible en bas à gauche de l’écran permet d’arrêter la simulation afin de pouvoir modifier le schéma.

III – 3 – Parmi les propositions suivantes, cochez les 2 états de l’interrupteur:

☐ marche	☐ éteint	☐ fermé	☐ plein
☐ ouvert	☐ vide	☐ arrêt	☐ allumé

III – 4 – Parmi les propositions suivantes, cochez les 2 états de l’ampoule :

☐ marche	☐ éteinte	☐ fermée	☐ plein
☐ ouverte	☐ vide	☐ arrêt	☐ allumée

III – 5 – Complétez le tableau suivant récapitulant le fonctionnement du Montage 1 :

État de l’interrupteur
État de l’ampoule

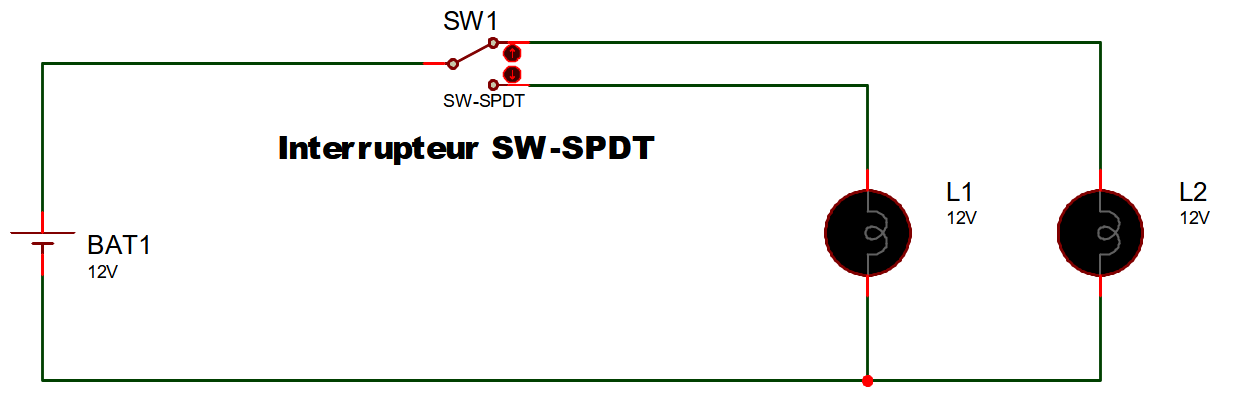

III – 6 – Arrêtez la simulation puis modifiez votre montage afin de réaliser le Montage 2 utilisant un interrupteur SW-SPDT et une seconde ampoule LAMP :

Montage 2

III – 7 – Lancez la simulation puis actionnez l’interrupteur dans chacune de ses 2 positions.

Est-il possible avec le Montage 2 d’allumer aucune ampoule ?	☐ OUI	☐ NON
Est-il possible avec le Montage 2 d’allumer une seule ampoule ?	☐ OUI	☐ NON
Est-il possible avec le Montage 2 d’allumer les deux ampoules en même temps ?	☐ OUI	☐ NON

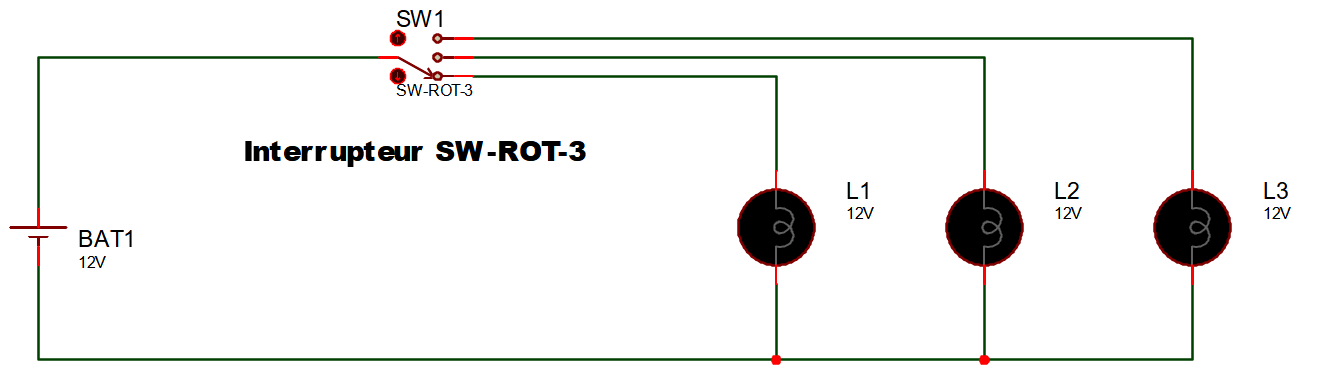

III – 8 – Arrêtez la simulation puis modifiez votre montage afin de réaliser le Montage 3 utilisant un interrupteur SW-ROT-3 (à orienter comme sur le schéma ci-dessous) et une troisième ampoule LAMP :

Montage 3

III – 9 – Lancez la simulation puis actionnez l’interrupteur dans chacune de ses 3 positions.

Est-il possible avec le Montage 3 d’allumer aucune ampoule ?	☐ OUI	☐ NON
Est-il possible avec le Montage 3 d’allumer une seule ampoule ?	☐ OUI	☐ NON
Est-il possible avec le Montage 3 d’allumer seulement deux ampoules ?	☐ OUI	☐ NON
Est-il possible avec le Montage 3 d’allumer les trois ampoules en même temps ?	☐ OUI	☐ NON

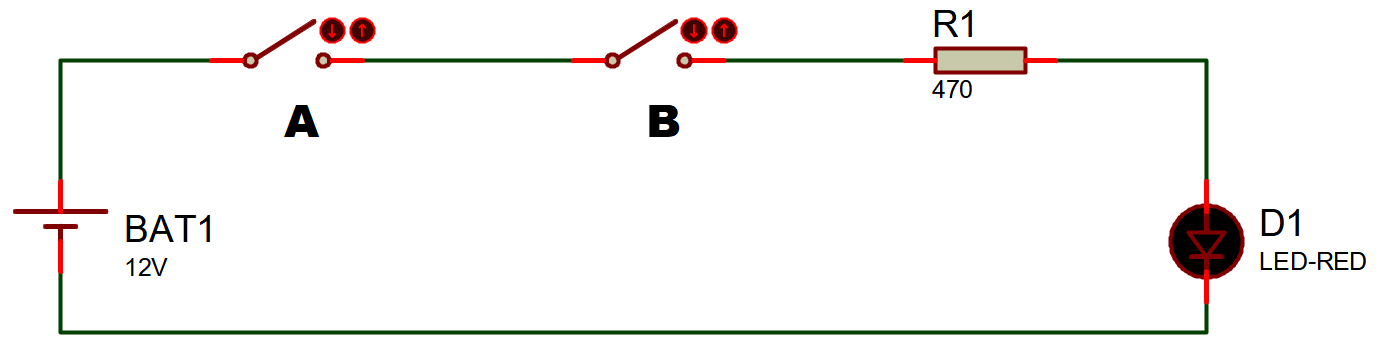

III – 10 – Arrêtez la simulation puis modifiez votre montage afin de réaliser le Montage 4 utilisant deux interrupteurs SWITCH, une LED rouge LED-RED et une résistance RES de 470 Ω :

Montage 4

III – 11 – Complétez le tableau page suivante en indiquant l’état de la LED D1 du Montage 4 pour chacun des états des interrupteurs A et B.

État de l’interrupteur A	État de l’interrupteur B	État de la LED D1 (allumée ou éteinte)
ouvert	ouvert
ouvert	fermé
fermé	ouvert
fermé	fermé

III – 12 – Dans le Montage 4, à quelle condition la LED est-elle allumée (cochez une seule réponse parmi les 4) ?

☐ si au moins un interrupteur est fermé	☐ si et seulement si les deux interrupteurs sont fermés
☐ si au moins un interrupteur est ouvert	☐ si et seulement si les deux interrupteurs sont ouverts

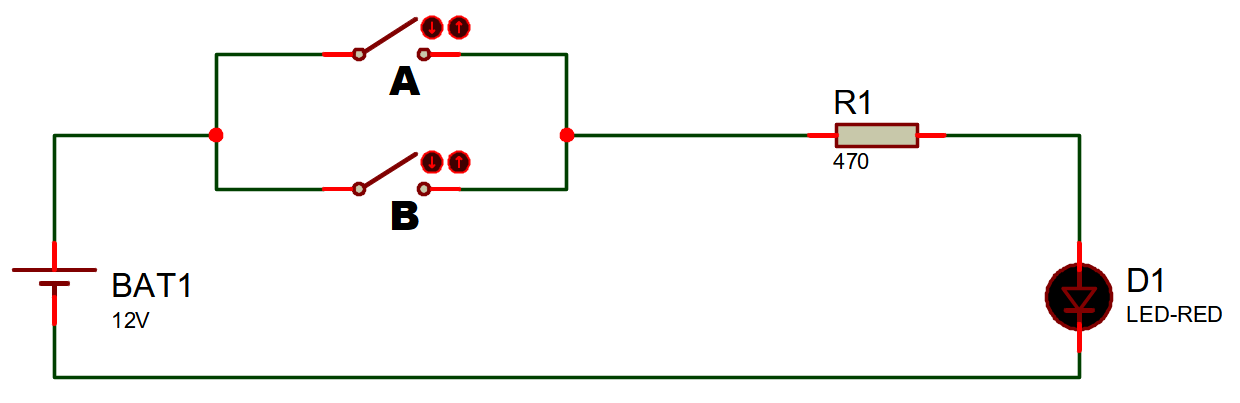

III – 13 – Arrêtez la simulation puis modifiez votre montage afin de réaliser le Montage 5 :

Montage 5

III – 14 – Complétez le tableau suivant en indiquant l’état de la LED D1 du Montage 5 pour chacun des états des interrupteurs A et B.

État de l’interrupteur A	État de l’interrupteur B	État de la LED D1
ouvert	ouvert
ouvert	fermé
fermé	ouvert
fermé	fermé

III – 15 – Dans le Montage 5, à quelle condition la LED est-elle allumée (cochez une seule réponse parmi les 4) ?

☐ si au moins un interrupteur est fermé	☐ si et seulement si les deux interrupteurs sont fermés
☐ si au moins un interrupteur est ouvert	☐ si et seulement si les deux interrupteurs sont ouverts

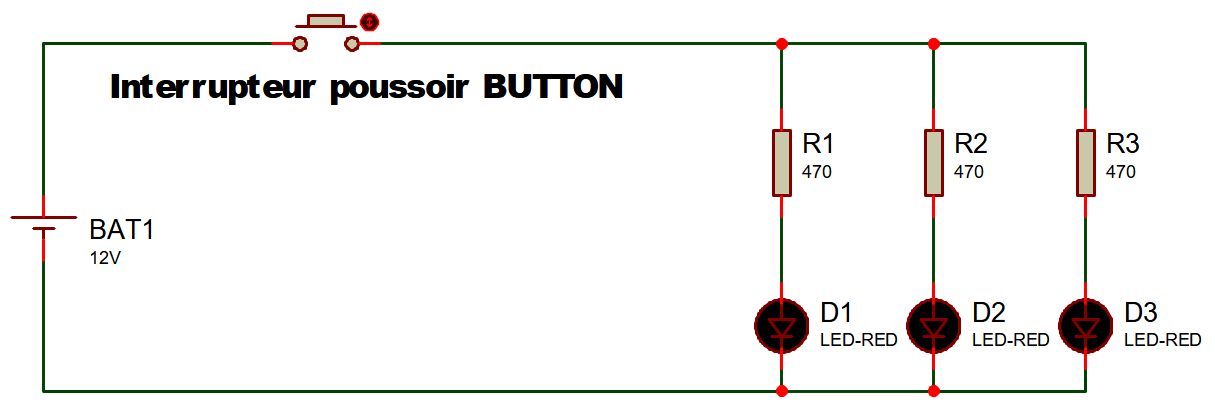

III – 16 – Arrêtez la simulation puis modifiez votre montage afin de réaliser le Montage 6 utilisant un interrupteur poussoir BUTTON, trois LED rouge LED-RED et trois résistances RES de 470 Ω chacune :

Montage 6

III – 17 – Lancez la simulation puis actionnez l’interrupteur poussoir.

Est-il possible avec le Montage 6 d’allumer aucune LED ?	☐ OUI	☐ NON
Est-il possible avec le Montage 6 d’allumer une seule LED ?	☐ OUI	☐ NON
Est-il possible avec le Montage 6 d’allumer seulement deux LED ?	☐ OUI	☐ NON
Est-il possible avec le Montage 6 d’allumer les trois LED en même temps ?	☐ OUI	☐ NON
