V- Comparateur de tension

V - Découverte du comparateur de tension

Un comparateur de tension est un composant électronique possédant 2 entrées et une sortie. Comme le montre le symbole ci-contre, une entrée est repérée par le signe + (on l’appelle «l’entrée plus») et une entrée est repérée par le signe – (on l’appelle «l’entrée moins»).

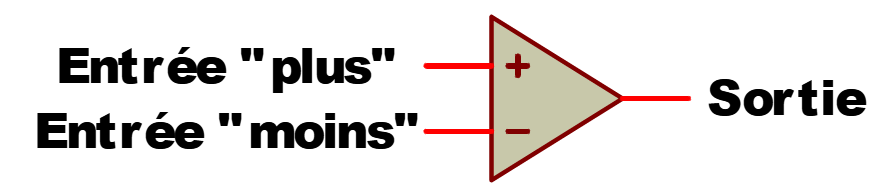

Symbole du comparateur de tension


On appelle V+ le potentiel (c’est-à-dire la tension par rapport à la masse) présent sur l’entrée plus, V– le potentiel présent sur l’entrée moins, et Vs la tension présente en sortie du comparateur. Comme vous allez le constater dans l’expérience suivante, la sortie du comparateur de tension ne peut prendre que 2 valeurs différentes selon les niveaux des tensions V+ et V–.

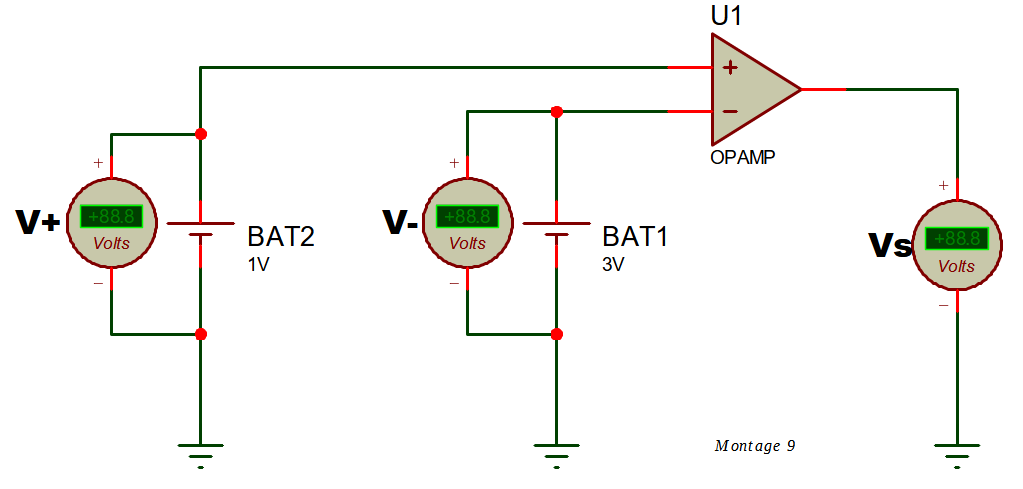

V – 1 – Ajoutez le composant OPAMP dans votre sélecteur puis réalisez le Montage 9 utilisant un comparateur de tension OPAMP, deux piles et trois voltmètres:





V – 2 – En modifiant la tension délivrée par chaque pile, complétez le tableau suivant en indiquant la valeur de la tension Vs présente en sortie du comparateur de tension en fonction des tensions V+ et V– :


V+

2 V

2 V

3 V

3 V

4 V

4 V

1 V

5 V

V–

1 V

3 V

2 V

4 V

1 V

5 V

2 V

4 V

Vs










V – 3 – Quelles sont les deux seules valeurs de la tension Vs en sortie du comparateur de tension ? ………………


V – 4 – Si la tension présente sur l’entrée « plus » du comparateur (potentiel V+) est supérieure à la tension présente sur l’entrée « moins » (potentiel V–), quelle est la valeur de la tension Vs ? ……………………………………


V – 5 – Si la tension présente sur l’entrée « plus » du comparateur est inférieure à la tension présente sur l’entrée « moins », quelle est la valeur de la tension Vs ? ……………………………………


V – 6 – Complétez les conditions suivants récapitulant le fonctionnement du comparateur de tension :


    • Si V+ > V– alors Vs = …………………


    • Si V– > V+ alors Vs = …………………



Remarque : les deux valeurs présentes en sortie du comparateur de tension OPAMP sont configurables dans les propriétés du composant en modifiant les paramètres Positive Rail Voltage et Negative Rail Voltage.
