VI – Utilisation du GBF et de l’oscilloscope |
VI – Utilisation du GBF et de l’oscilloscope
|
VI – 1 – Créez un nouveau projet dans Proteus sans rien enregistrer (menu Fichier + Nouveau projet) puis réalisez le Montage 10 utilisant un générateur de signal et un oscilloscope. VI – 2 – Lancez la simulation puis agissez sur les 4 boutons suivant du générateur tout |
|
|

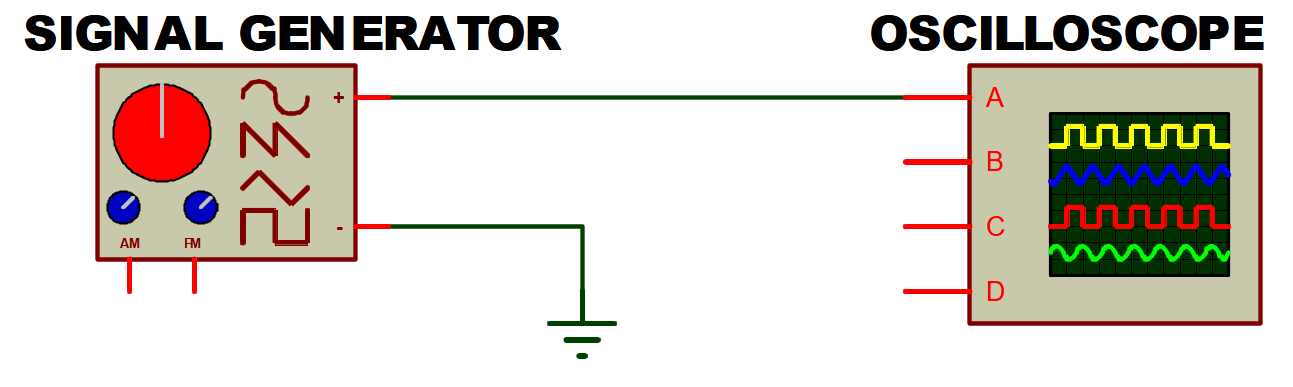

Montage 10 |
en observant l’allure de la tension (c’est-à-dire le signal) sur l’oscilloscope : Frequency Centre, Frequency Range, Amplitude Level et Waveform (ne pas toucher les boutons Amplitude Range et Polarity du GBF ni les réglages de l’oscilloscope).
Le seul objectif de ce paragraphe est de vous montrer l’existence, l’emplacement et le câblage du GBF et de l’oscilloscope dans Proteus. Ces appareils virtuels doivent vous rappeler les appareils réels que vous avez déjà utilisés. Comme tous les appareils de mesure, la maîtrise du GBF et de l’oscilloscope s’acquiert progressivement par une utilisation fréquente et régulière que vous aurez l’occasion de renouveler dans les futurs TP.
