VII – Applications à réaliser |
VII – Applications à réaliser en mettant en œuvre les savoir-faire acquis précédemment
Créez un nouveau projet dans Proteus sans rien enregistrer (menu Fichier + Nouveau projet) puis réalisez chacune des applications après avoir intégré la remarque suivante (touches + et - pour la rotation rapide des composants) :
|

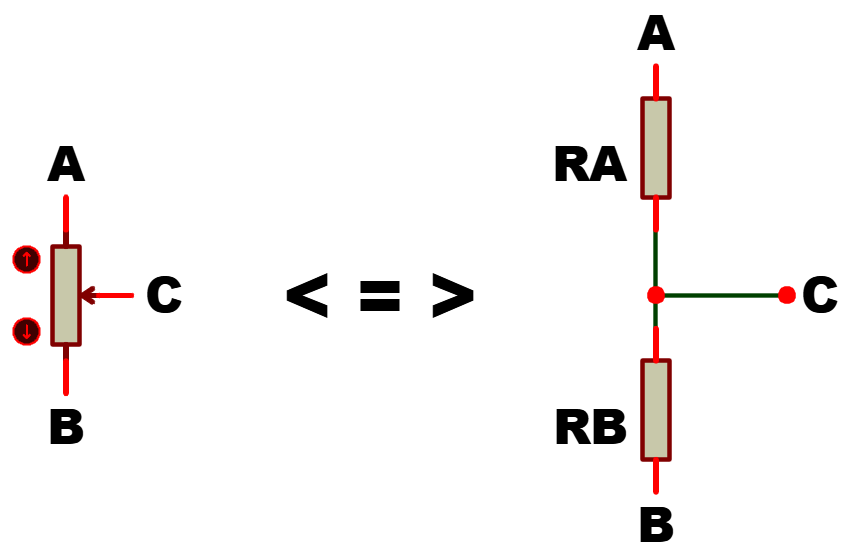

VII – 1 – Application 1 Réalisez le Montage 11 utilisant un potentiomètre POT-LIN et une pile de 12V, lancez la simulation puis modifiez la position du curseur du potentiomètre en cliquant sur ses deux boutons rouges. Combien de positions différentes possède le curseur ? ……… Quel est le potentiel sur le curseur lorsque ce dernier est en position haute ? …………… Quel est le potentiel sur le curseur lorsque ce dernier est en position médiane ? …………… Quel est le potentiel sur le curseur lorsque ce dernier est en position basse ? …………… Comme le montre le schéma équivalent ci-contre, un potentiomètre est équivalent à 2 résistances RA et RB avec le curseur en point milieu (point C). Selon la position du curseur du potentiomètre, les résistances RA (entre A et C) et RB (entre B et C) changent de valeur. En mesurant le courant (qui est le même dans RA et RB) et la tension sur les résistances RA et RB du montage 11, donnez la valeur de RA et RB pour chaque position du curseur du potentiomètre: |
|
|
|
|
Position du curseur |
0 (basse) |
1 |
2 |
3 |
4 |
5 médiane |
6 |
7 |
8 |
9 |
10 (haute) |
|
Valeur de RA (en Ohm) |
|
|
|
|
|
|
|
|
|
|
|
|
Valeur de RB (en Ohm) |
|
|
|
|
|
|
|
|
|
|
|
|
Valeur de RA + RB |
|
|
|
|
|
|
|
|
|
|
|
Remarque: en éditant les propriétés du potentiomètre vous pouvez modifier la valeur totale de sa résistance (RA+RB, qui est une valeur constante quelque soit la position du curseur) en modifiant le paramètre Resistance.
VII – 2 – Application 2

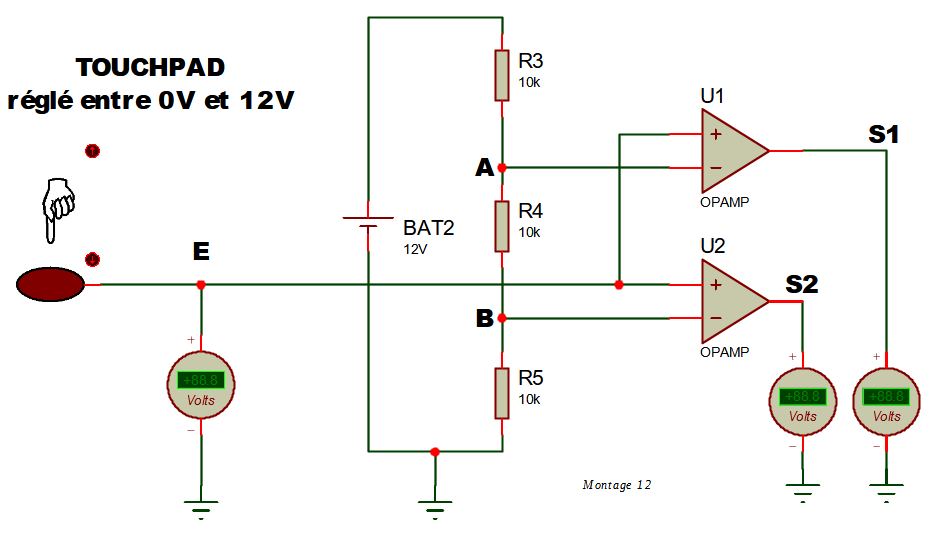

Créez un nouveau projet dans Proteus sans rien enregistrer puis réalisez le Montage 12.
Pour le Montage 12 réglez tous les composants afin que :
- Le capteur de présence TOUCHPAD délivre une tension comprise entre 0V et 12V
- La pile fournisse une tension de 12V
- Les comparateurs de tension délivrent en sortie soit 0V soit 12V
- Les 3 résistances valent 10 kΩ
Complétez le tableau suivant en indiquant le potentiel en chacun des point E, A, B, S1 et S2 du schéma, et ce pour chacune des position de la main par rapport au capteur de présence (position 0 = main éloignée du capteur) :
|
Position de la main |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Potentiel VE |
|
|
|
|
|
|
|
|
|
|
|
|
Potentiel VA |
|
|
|
|
|
|
|
|
|
|
|
|
Potentiel VB |
|
|
|
|
|
|
|
|
|
|
|
|
Potentiel VS1 |
|
|
|
|
|
|
|
|
|
|
|
|
Potentiel VS2 |
|
|
|
|
|
|
|
|
|
|
|
VII – 3 – Application 3
Créez un nouveau projet dans Proteus sans rien enregistrer. Vous allez maintenant proposer un montage électronique, basé sur le principe du Montage 12, et permettant de mesurer la quantité de lumière ambiante. Vous utiliserez pour cela le capteur de lumière TORCH_LDR, 3 comparateurs de tension (délivrant soit 0V soit 12V en sortie), 3 LED de couleur différente (une jaune, une verte et une bleue), ainsi qu’une pile de 12 V et des résistances qu’il vous appartient de dimensionner.Proposez dans Proteus un montage répondant au fonctionnement décrit dans le tableau suivant (rappel : la position 0 de la torche correspond à l’obscurité totale) :
|
Position de la torche |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
État de la LED jaune |
éteinte |
éteinte |
éteinte |
allumée |
allumée |
allumée |
allumée |
allumée |
allumée |
allumée |
|
État de la LED verte |
éteinte |
éteinte |
éteinte |
éteinte |
éteinte |
allumée |
allumée |
allumée |
allumée |
allumée |
|
État de la LED bleue |
éteinte |
éteinte |
éteinte |
éteinte |
éteinte |
éteinte |
éteinte |
allumée |
allumée |
allumée |
Testez votre montage, modifiez-le en cas de dysfonctionnement, puis faite valider par le professeur votre solution une fois qu’elle est parfaitement fonctionnelle.
Cette activité vous a montré de nouveaux composants dans le logiciel Proteus.
Il vous appartient désormais d’utiliser naturellement ces composants, et surtout de ressortir rapidement cette fiche pour y faire fréquemment référence dans tous vos futurs travaux.
