Codeur absolu

Ce concept a été développé pour pallier les contraintes développées ci-dessous et générées par le codeur incrémental (appelé aussi relatif) :

❑En cas d'absence prolongée du réseau (en cas d'absence de sauvegarde côté unité de traitement) l'information de position peut être perdue.

❑En cas d'une modification de position (déplacement manuel hors tension du mobile contrôlé en position), il y a perte de la position du mobile.

❑En cas d'impossibilité de recalage par le "Top zéro" dans le cas de mouvement de type oscillant ne décrivant jamais un tour complet.

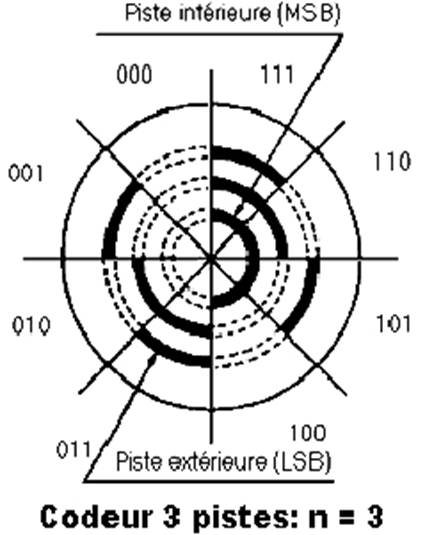

❑Le disque rotatif du codeur absolu comporte un nombre (n) de pistes.

❑Chaque piste a son propre système de lecture (diode émettrice et diode réceptrice).

❑A chaque position angulaire de l'axe codeur correspond un code binaire.

Ci-dessous une vidéo pour mieux comprendre le codeur incrémental absolu :
