Les Algorithmes Programmation d'un Arduino sous Flowcode V9 simulation avec Proteus et test en réel

Avant d’effectuer ce test réellement, avec les composants, il est nécessaire de faire une petite mise au point IMPORTANTE.

• Un programme sous Flowcode peut très bien fonctionner en simulation mais pas en réel.

• Il est nécessaire avant de commencer son programme d’élaborer le schéma structurel (schéma avec les composants) à l’aide d’un logiciel de simulation, lui-même issu du schéma fonctionnel (Fonctions de la chaîne d’information). Dans notre cas nous utiliserons Proteus.

• Lorsque le schéma structurel et le programme sont validés en simulation sous Proteus nous pouvons enfin passer au réel (Câblage) mais cela nécessitera en fonction des cas peut être quelques ajustements.

…Le chemin est long du projet à la chose.  Molière

Revenons donc au test de notre petit programme sous Flowcode, pour le reste votre professeur vous guidera plus tard pour l’élaboration du schéma structurel sous Proteus.

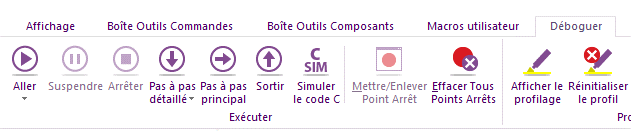

Flowcode nous permet donc de tester notre programme, pour cela il vous suffit dans l’onglet « Déboguer » et de lancer la simulation en cliquant sur l’icône « Aller ».

Vous pouvez maintenant vérifier dans le « 2D: Panneau tableau de bord » si la LED clignote.
