Les Algorithmes Programmation d'un Arduino sous Flowcode V9 simulation avec Proteus et test en réel

Nous allons maintenant tester notre programme en simulation sous Proteus.

Proteus nous permet de simuler le fonctionnement d’un Arduino et des composants qui lui sont associés.

Le but de l’activité n’étant pas concentré sur Proteus votre professeur vous guidera sur l’élaboration du schéma structurel de votre projet et vous aidera à mettre en œuvre la simulation.

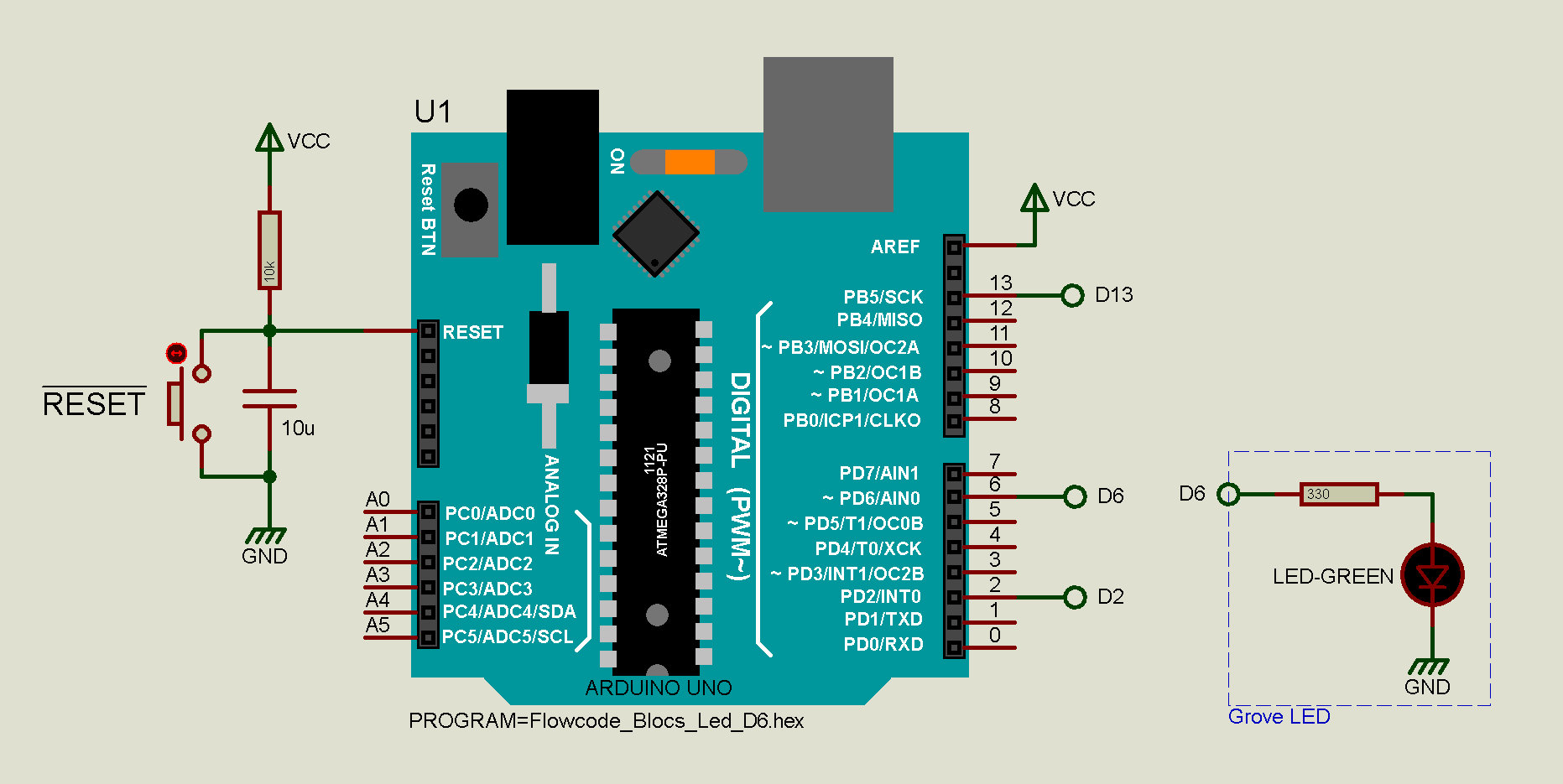

Vous devriez, sous Proteus, obtenir cela :

Après avoir correctement configuré Proteus avec l’aide de votre professeur vous pouvez maintenant vérifier si la simulation fonctionne.

Question 6 :

Spécifiez dans votre compte rendu les différentes étapes permettant d’obtenir le schéma structurel, les étapes de configuration ainsi que le résultat obtenu.

Vous pouvez agrémenter votre réponse par des captures d’écrans voire une vidéo.
