VI- Étape finale : Test en réel |
Maintenant, il ne vous reste plus qu’à réaliser votre câblage en réel et le tester.
Cependant si vous avez tout suivi depuis le début de cette activité il nous manque une étape essentielle…Comment compiler notre programme dans la puce de votre Arduino ?
Pour cela nous allons retourner dans Flowcode V9 et vérifier quelques paramètres avant de réaliser cette action.

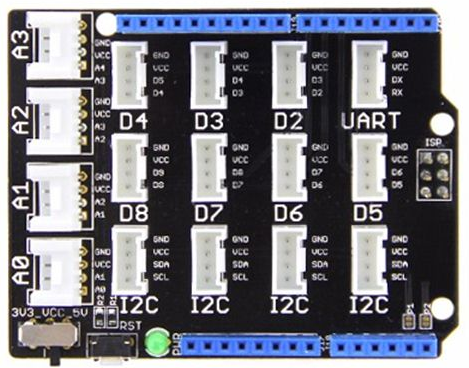

- Connecter le composant Grove « LED » sur le bon connecteur du "BASE SHIELD" de l’Arduino, la DEL est connectée à D6
- Connecter la carte Arduino Uno sur le port USB de votre ordinateur, avant de lancer Flowcode
- Vérifier le Port COM associé à la carte Arduino dans le Gestionnaire de périphériques de Windows,
- Suivez enfin la démarche ci-dessous pour le paramétrage de Flowcode V9 et le téléversement vers la carte Arduino Uno.
Cliquez dans un premier temps sur l'onglet «Générer»

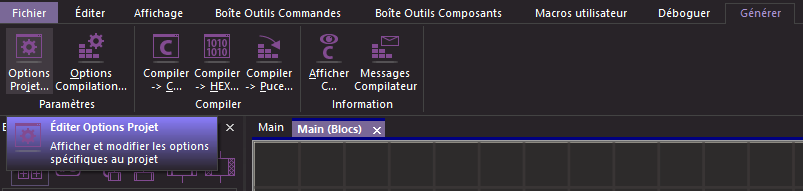

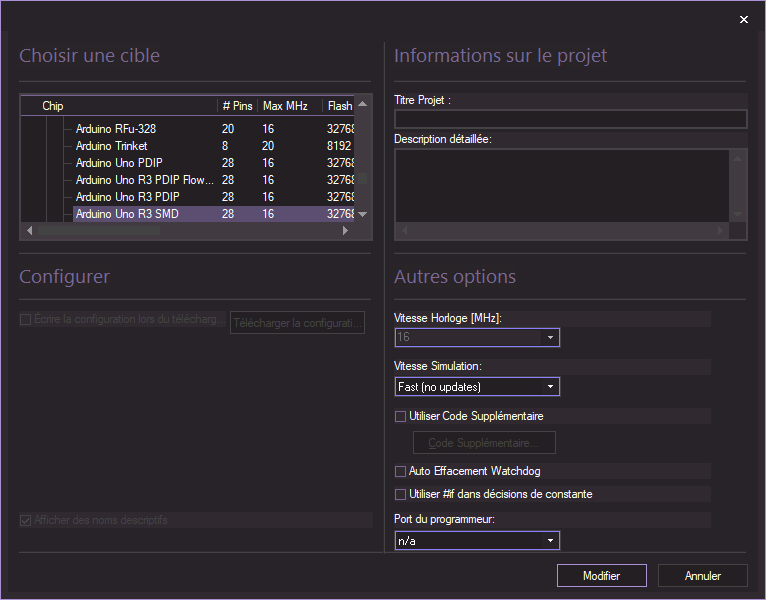

Cliquez ensuite sur l’icône «Options Projet», cette fenêtre devrait apparaître :

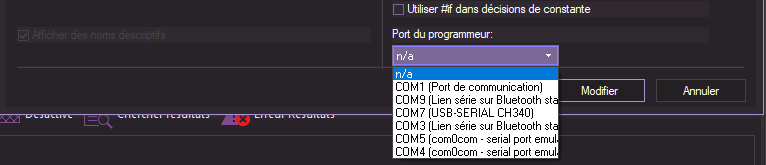

En bas de cette fenêtre il faut sélectionner le Port du programmateur.
Attention ce port est différent selon les ordinateurs, vous pouvez repérer l’Arduino il est repéré USB-SERIAL-CH340, donc dans ce cas c’est le COM7. Sélectionner le et cliquer sur « Modifier ».
Le bon Port étant maintenant sélectionné il ne reste plus qu’à compiler votre programme et téléverser directement vers la puce de la carte Arduino Uno, pour ce faire :

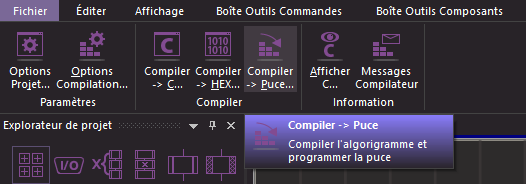

Cliquer sur l’icône « Compiler --> Puce »

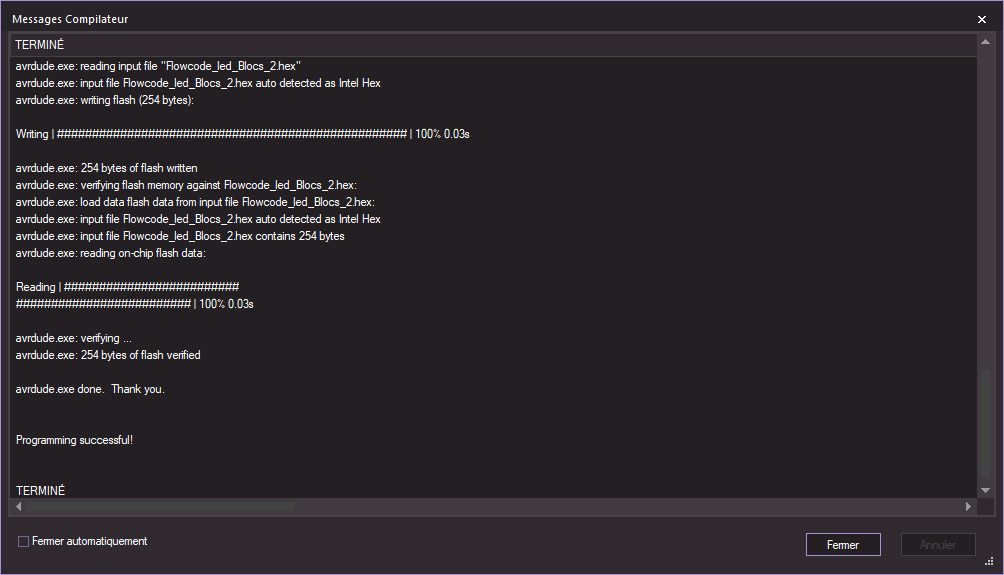

« Félicitations ! » vous avez fini votre premier programme, vous n’avez plus qu’à vérifier son fonctionnement
voir modifier la fréquence de clignotement de la LED.
