Expérimentation Réseau

Le hub Fonctionnement en mode Ethernet

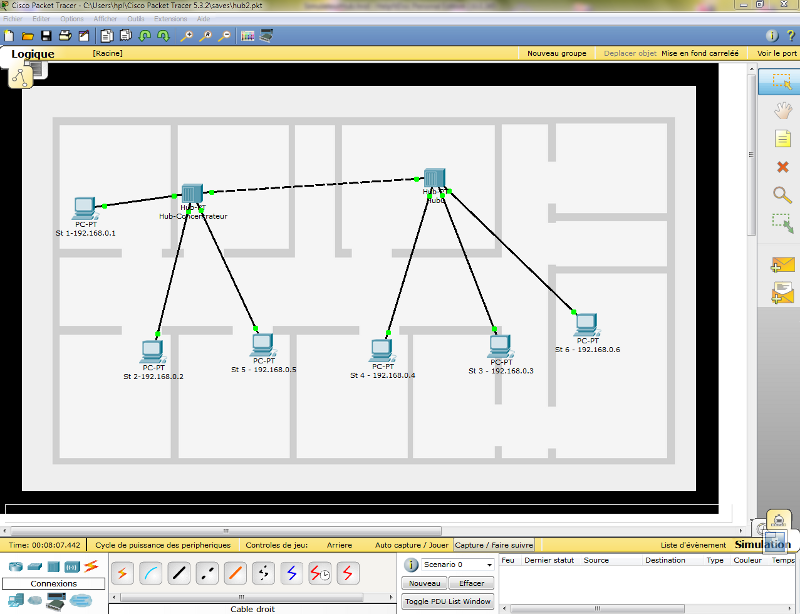

Mise en œuvre : Après avoir lancé l'application "Cisco Packet Tracer", chargez le fichier hub2.pkt correspondant au réseau ci-dessous

Simulation :

Nous allons simuler l'envoi d'une trame Ethernet et analyser le fonctionnement du Hub suite à l'envoi de plusieurs trames

Voici la procédure à suivre avec Cisco Packet Tracer:

Dans le mode Realtime:

Observation en temps réel de la réussite (successful), en cours (in progress) ou (failed) échec du scénario ou de la tâche.

1- Sélectionner l'enveloppe jaune (simple NPU) mode Unicast (d'une station vers une autre station)

2- Clic gauche sur la station source

3- Clic gauche sur la station de destination.

4- La zone en bas à droite récapitule la trame et l'état .

Pour Visualiser et mieux comprendre comment transite la trame a travers le Hub:

Dans le Mode simulation.

1- sélectionner avec le bouton gauche le Mode simulation.

2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles (filtre adéquat)

3- fermer la liste des événements en re-cliquant sur "Liste des événements"

4- jouer la simulation en cliquant sur Auto capture/jouer

5-Observer ce qui se passe.

Simulation :

Simulez ce réseau en envoyant des trames, en utilisant la loupe pour voir l'évolution des tables ARP

Observez ce qui se passe dans les différents cas de figure.

Envoyez une trame de st1 à st2 et répondez aux questions suivantes:

oquelle station reçoit la trame?

oquelle station lit la trame?

Envoyez une trame de st1 à st3 et répondez aux questions suivantes:

oquelle station reçoit la trame?

o-quelle station lit la trame?

Compétez le tableau suivant:

Déduisez la règle de fonctionnement générale d'un réseau de 2 hubs et indiquez celle-ci dans le tableau ci-dessus.
