Expérience 3

Le switch Fonctionnement en mode Ethernet

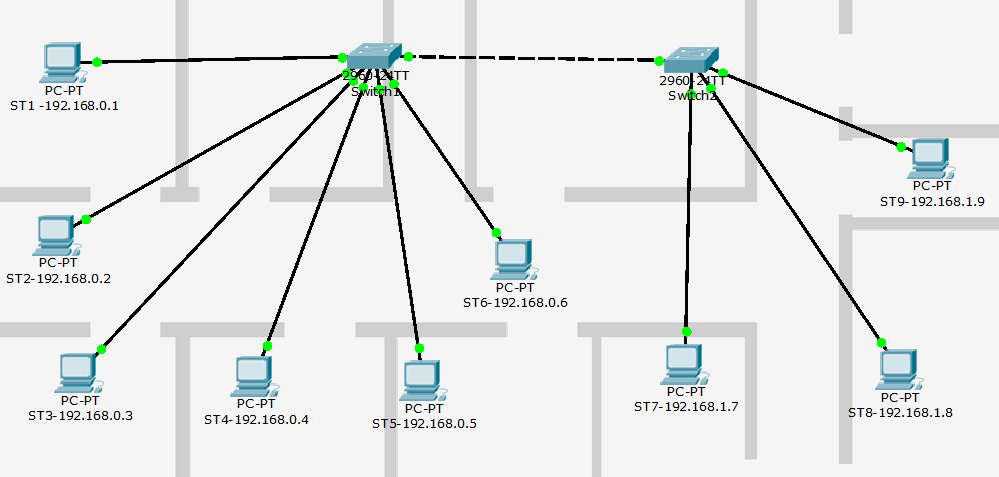

Mise en œuvre : Après avoir lancé l'application "Cisco Packet Tracer", chargez le fichier switch3.pkt correspondant au réseau ci-dessous

Simulation :

Nous allons simuler l'envoi d'une trame Ethernet et analyser le fonctionnement du Hub suite à l'envoi de plusieurs trames

Voici la procédure à suivre avec Cisco Packet Tracer:

Dans le mode Realtime:

Observation en temps réel de la réussite (successful), en cours (in progress) ou (failed) échec du scénario ou de la tâche.

1- Sélectionner l'enveloppe jaune (simple NPU) mode Unicast (d'une station vers une autre station)

2- Clic gauche sur la station source

3- Clic gauche sur la station de destination.

4- La zone en bas à droite récapitule la trame et l'état .

Pour Visualiser et mieux comprendre comment transite la trame a travers le Hub:

Dans le Mode simulation.

1- sélectionner avec le bouton gauche le Mode simulation.

2- bien préciser le mode ICMP en sélectionnant ICMP dans la liste des événements visibles (filtre adéquat)

3- fermer la liste des événements en re-cliquant sur "Liste des événements"

4- jouer la simulation en cliquant sur Auto capture/jouer

5-Observer ce qui se passe.

Simulation :

en utilisant la loupe et en cliquant sur le switch cela permet d'éditer la table MAC du switch sélectionné.

Procédure pour vider cette table MAC:

1- cliquer sur l'outil de sélection a droite de l'écran Cisco tracer :

2- sélectionner le switch en cliquant une fois dessus.

cette fenêtre s'ouvre, cliquer sur NVRAM (Erase). => cela permet d'effacer la mémoire vive du Switch et donc la table Mac,

=> confirmer en cliquant sur Yes.

Simulez ce réseau en envoyant des trames à certains éléments.

•Observez ce qui se passe dans les différents cas de figure.

•Proposez une série d'expériences sous la forme d'un tableau, afin de déduire les règles de fonctionnement :
