Expérimentation Réseau

Un réseau sans fil

Objectifs pédagogiques

•        Ajouter un routeur sans fil au réseau

•        Configurer les options dans l’onglet Setup de Linksys

•        Configurer les options dans l’onglet Administration de Linksys

•        Ajouter une connectivité sans fil à un ordinateur et un serveur

•        Tester la connectivité

Étape1 : Construire le réseau

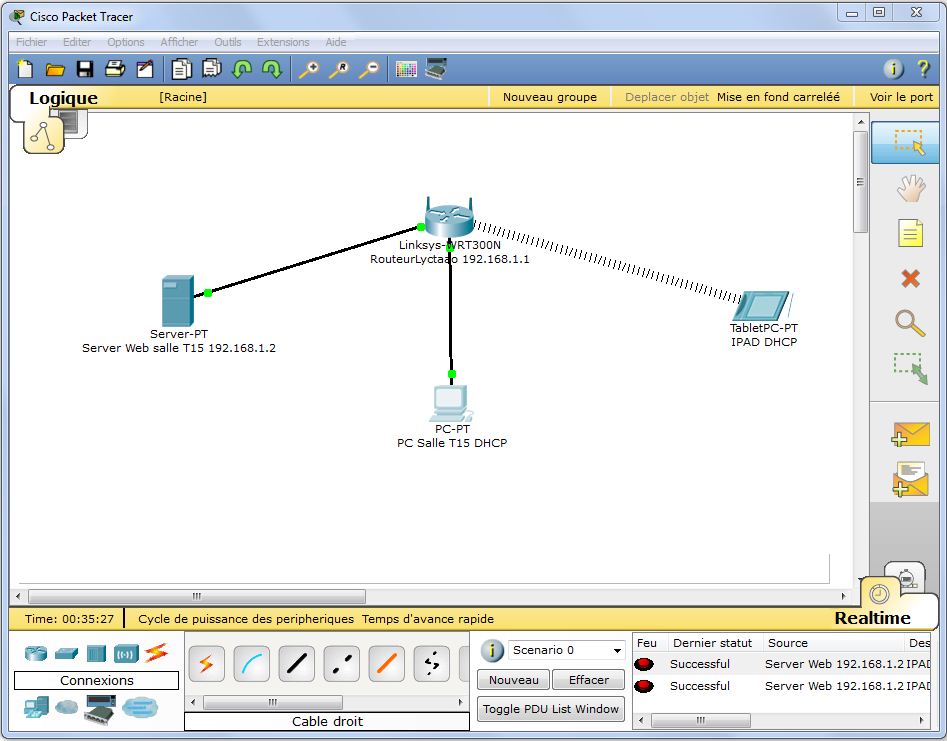

Configurer le routeur en utilisant l'interface graphique, en cliquant sur L’icône. On lui met l'adresse IP 192.168.1.1

Donc à partir de 2 jusqu’à 99 inclusivement, c’est des adresses qui ne sont pas utilisées.

Ainsi les adresses en DHCP commenceront à partir de 100 jusqu’à 149 donc 50 adresses adressables.

Ensuite, sur l’onglet wireless donner un nom au réseau sans fil par exemple ReseauSti2D.

Le champ SSID Broadcast permet de diffuser le nom du réseau.

Sur l'onglet sécurité on va mettre la protection WPA2 personnel et son mot de passe du réseau sans fil avec 8 caractères lettres et chiffre. Sauvegarder.

Brancher le serveur pour qu’ils puissent communiquer avec un câble droit: Copper straight-trough .

Lui donner une adresse IP statique .1.2  Vérifier la communication,  ça va tourner au vert dans quelques instants.

Une fois les points verts soient allumés, aller dans le PC Salle T15, Command Prompt et on tape le ping 192.168.1.1 vérifier  qu'ils sont en communication

Renommer le routeur, Linksys 192.168.1.1

Configurer l'adresse IP du serveur WEB en 192.168.1.2 lui donner un nom

Mettre l'Ipad en mode DHCP (Adresse IP dynamique, elle est attribuée automatiquement par le routeur)

Brancher le PC pour qu’ils puissent communiquer avec un cable droit: Copper straight-trough . Le configurer lui aussi en DHCP

Depuis le PC, faire un Ping 192.168.1.1 et vérifier que le ping répond.

Activer la connexion sans fil de l'Ipad dans Config onglet Wireless, aller dans la liste des réseaux, donc la il faut écrire ReseauSti2D et activer le mode WPA2 et entrer le mot de passe du réseau. Fermer la fenêtre et voir la communication sans fil apparaître.

Depuis l'Ipad, faire un Ping 192.168.1.1 et vérifier que le ping répond.

Étape 2 : Test de fonctionnement

Attendez que toutes les lumières orangées deviennent vertes. Vérifiez ensuite que le PC nommé PC Salle T15 peut envoyer un message à la tablette Ipad et inversement. Pour cela, utilisez l’icône (en bas, à droite),. Cliquez donc sur Add Simple PDU, puis sur l’ordinateur source à partir duquel on envoie le message puis sur l’ordinateur cible. Le résultat de l’envoi est affiché dans la fenêtre en bas à droite, au bas de la liste. Dans votre cas, vous devriez avoir « Successful», ce qui signifie que le paquet s’est bien rendu à destination. À tout moment, vous pouvez réinitialiser la fenêtre des résultats d’envoi en cliquant sur Delete qui se trouve à gauche de la fenêtre.

Vérifiez également de la même façon que chacun des ordinateurs peut envoyer un message au routeur.

Étape 3 : Tableau Récapitulatif

Remplissez la table suivante:
