1.8 Types de trames TCP/IP

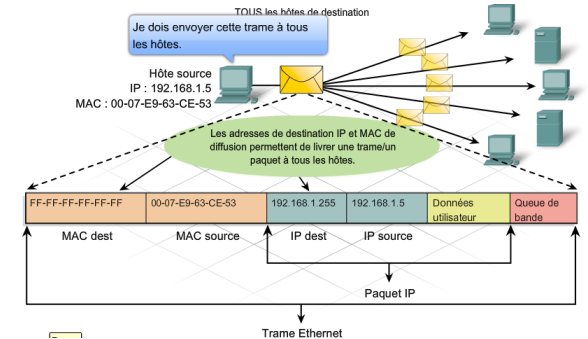

Diffusion (Broadcast)
Le principe du broadcast est d'envoyer une information à tous les ordinateurs du réseau où l'on est. Au lieu d’envoyer en unicast vers l’adresse IP de chaque machine (ex. 193.169.1.37 avec un masque 255.255.255.0), on envoie la trame à tous les ordinateurs du sous-réseau en utilisant l'adresse de broadcast (ici, 193.169.1.255).
Cette adresse est réservée à cet usage. Chacun des ordinateurs du sous-réseau regarde et traite la trame comme si elle leur était personnellement adressée.
Les trames de broadcast ont une caractéristique particulière : c’est de ne pas pouvoir passer les routeurs puisqu'il s'adresse uniquement à tous les ordinateurs d'un même sous-réseau.
Avec une diffusion, le paquet contient une adresse IP de destination avec uniquement des un (1) dans la partie hôte. Cela signifie que tous les hôtes se trouvant sur ce réseau local (domaine de diffusion) recevront le paquet et le regarderont. De nombreux protocoles réseau, tels qu'ARP et DHCP, utilisent les diffusions.
Monodiffusion (Unicast)
C’est le principe le plus utilisé et le plus simple. Les ordinateurs possédant chacun une adresse IP, on peut envoyer les trames en spécifiant l’adresse IP de l’ordinateur à qui on veut envoyer les informations. Les éléments actifs et passifs du réseau (commutateurs, répéteurs, routeurs, ... ) dirigent l'information dans la bonne direction pour que les trames arrivent au bon endroit. Seule la machine ayant l’adresse contenue dans la trame regarde et traite l’information.
Il existe 3 classes d'adresses unicast :
• La classe A : Adresses comprises entre 1.0.0.x et 127.255.255.x
• La classe B : Adresses comprises entre 128.0.0.x et 191.255.255.x
• La classe C : Adresses comprises entre 192.0.0.x et 223.255.255.x
L'adresse de monodiffusion est la plus répandue sur un réseau IP. Un paquet ayant une adresse de destination monodiffusion est destiné à un hôte spécifique. Citons pour exemple un hôte ayant l'adresse IP 192.168.1.5 (source) demandant une page Web à partir d'un serveur à l'adresse IP 192.168.1.200 (destination).
Comme avec une adresse de monodiffusion ou de diffusion, les adresses IP de multidiffusion nécessitent une adresse MAC de multidiffusion correspondante pour pouvoir transmettre des trames sur un réseau local. L'adresse MAC de multidiffusion est une valeur spéciale qui commence par 01-00-5E en hexadécimal.
La valeur se termine par la conversion des 23 bits inférieurs de l'adresse IP de groupe de multidiffusion dans les 6 caractères hexadécimaux restants de l'adresse Ethernet. Comme indiqué dans le graphique, 01-00-5E-0F-64-C5 hexadécimal en est un exemple.
