IV- Réaliser la fonction "OUI"

La LED, connectée sur le port D5 (IO5), est allumée lorsque le bouton poussoir connecté sur le port D4 (IO4) est enfoncé (éteinte lorsque le bouton poussoir est relâché).

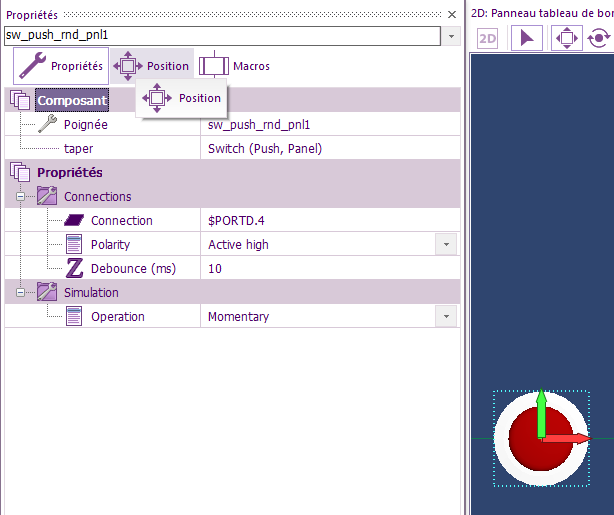

Vous devez pour cela ajouter un bouton poussoir dans le panneau 2D de Flowcode et le configurer afin qu'il soit connecté sur le port D4.

Dans ce programme, vous aurez besoin de lire l'état du bouton poussoir et d’enregistrer sa valeur dans une variable que l'on nommera "Bp" pour prendre, ensuite, une décision (test).

Remarque : Vous pouvez également utiliser sa macro composant "ReadState" que vous rangerez dans la variable correspondante.

Question 4.1 :

▪Proposer un algorithme permettant de réaliser la fonction "OUI".

Question 4.2 :

▪Dans le mode "Déboguer" effectuer une simulation afin de vérifier le bon fonctionnement de votre algorithme.

Question 4.3 :

▪Effectuer la simulation sous Proteus et vérifier le fonctionnement.

▪Utilisez pour cela l'un des schémas structurels suivant (Un est avec des composants Grove, l'autre avec des composants classiques) : OUI ou OUI_Grove

▪Effectuer une capture d'écran pour votre compte rendu.

Question 4.4 :

▪Pour finir passez au test réel.
