IX- Chenillard avec variable du type Booléenne

On désire réaliser un chenillard, c'est à dire un mouvement lumineux qui se produit en allumant et éteignant successivement une série de lampes ou LED.

L'effet se traduit par un déplacement de cette lumière dans un sens choisi, gauche, droite ou combiné.

Vous utiliserez pour ce programme la variable "Etat_LED" de type Booléenne.

Question 9.1 :

▪Proposer un algorithme permettant de réaliser un chenillard avec 6 LED.

Question 9.2 :

▪Dans le mode "Déboguer" effectuer une simulation afin de vérifier le bon fonctionnement de votre algorithme.

Question 9.3 :

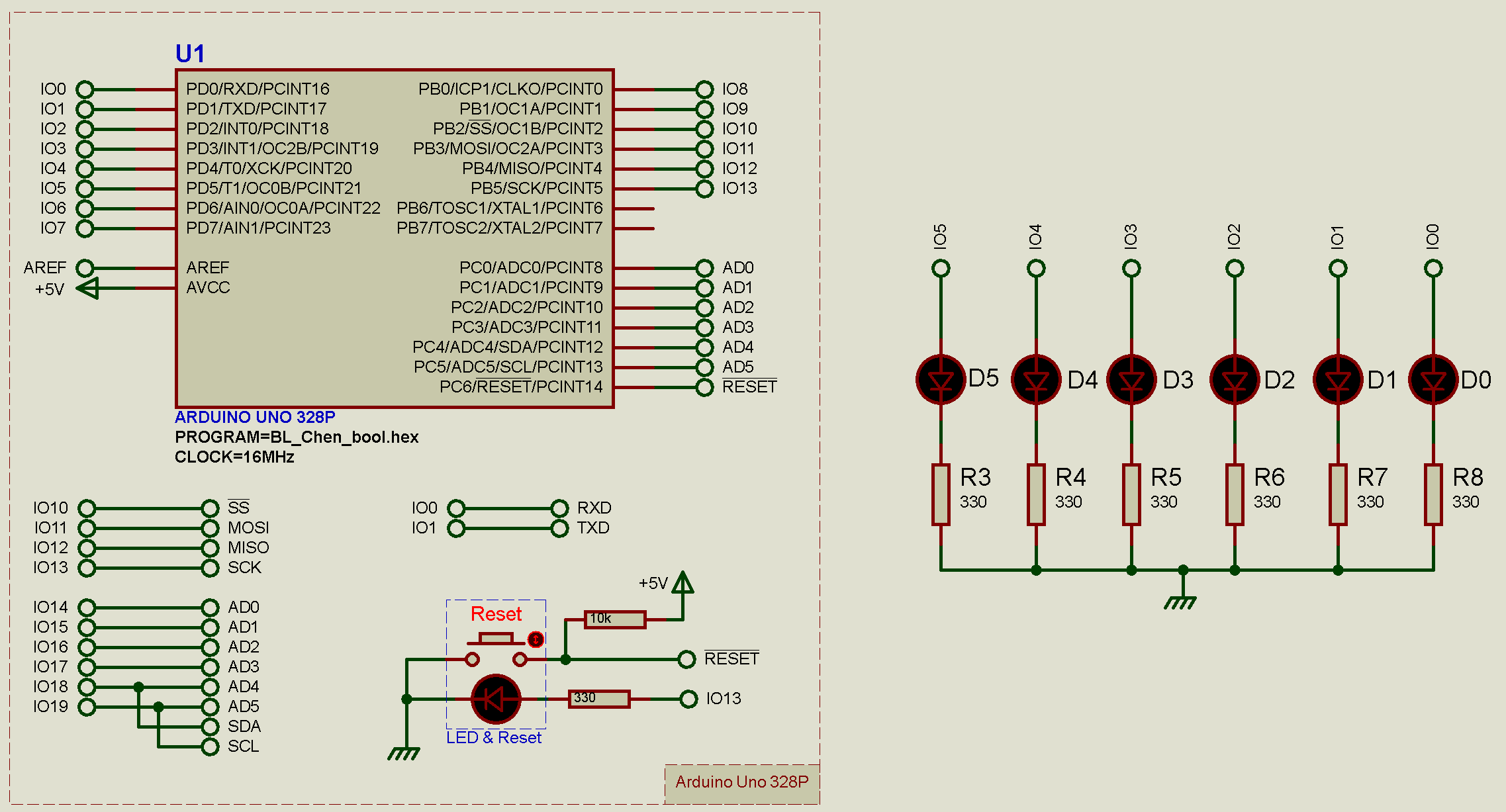

▪Effectuer la simulation sous Proteus et vérifier le fonctionnement. Vous utiliserez le schéma structurel suivant Chen

▪Effectuer une capture d'écran pour votre compte rendu.

Question 9.4 :

▪Pour finir passez au test réel.
