XIII- Afficheur LCD

Nous allons utiliser cette fois ci un autre composant bien pratique, l'afficheur LCD.

L'afficheur LCD est une interface visuelle entre un système, une machine et l'homme. Son rôle est de transmettre les informations utiles d'un système à un utilisateur. Il affichera donc des données susceptibles d'être exploitées par l'utilisateur d'un système.

Si vous désirez de plus amples informations sur les afficheurs LCD vous pouvez vous rendre ici

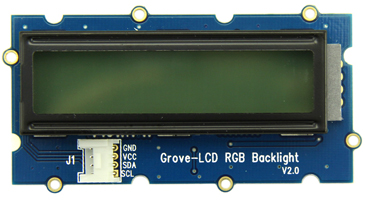

L'afficheur LCD que nous allons utiliser est un afficheur 16x2 du type I2C Grove.

Question 13.1 :

▪Donnez la signification de l'abréviation LCD en Anglais, puis en Français.

Question 13.2 :

▪Donnez la signification de I2C ?

Pour ce programme on vous demande d'afficher votre nom sur la première ligne de l'afficheur et votre prénom sur la seconde.

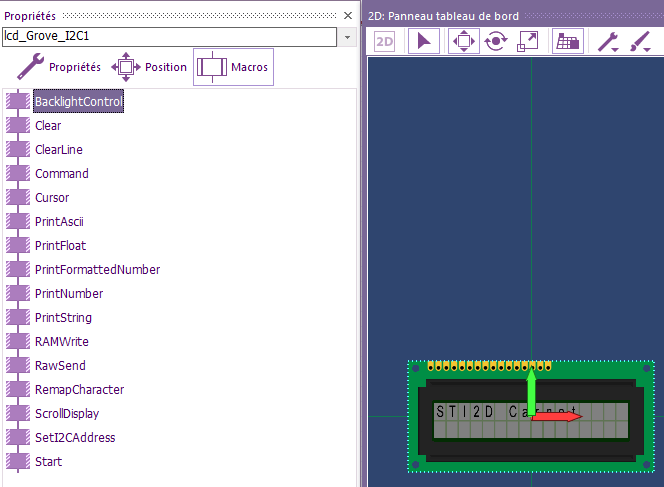

Vous utiliserez les macros composants de l'afficheur suivantes :

- Start (initialisation), Clear, PrintString et Cursor.

Vous les trouverez dans cette section :

Question 13.3 :

▪Proposer un algorithme permettant d'afficher votre Prénom sur première ligne et votre NOM sur la seconde.

Question 13.4 :

▪Dans le mode "Déboguer" effectuer une simulation afin de vérifier le bon fonctionnement de votre algorithme.

Question 13.5 :

▪Effectuer la simulation sous Proteus et vérifier le fonctionnement.

▪Utilisez pour cela le schéma structurel suivant : LCD_Grove

▪Effectuer une capture d'écran pour votre compte rendu.

Question 13.6 :

▪Pour finir passez au test réel.
