V - Lecture et écriture de PCF8574

V -  Élaboration d'un programme de lecture et écriture de deux PCF8574(A)

Sauvegarder votre fichier "XX_PCF8574_V1" sous le nom "XX_PCF8574_V2" où XX représente les Initiales, en majuscule, de votre Prénom et Nom.

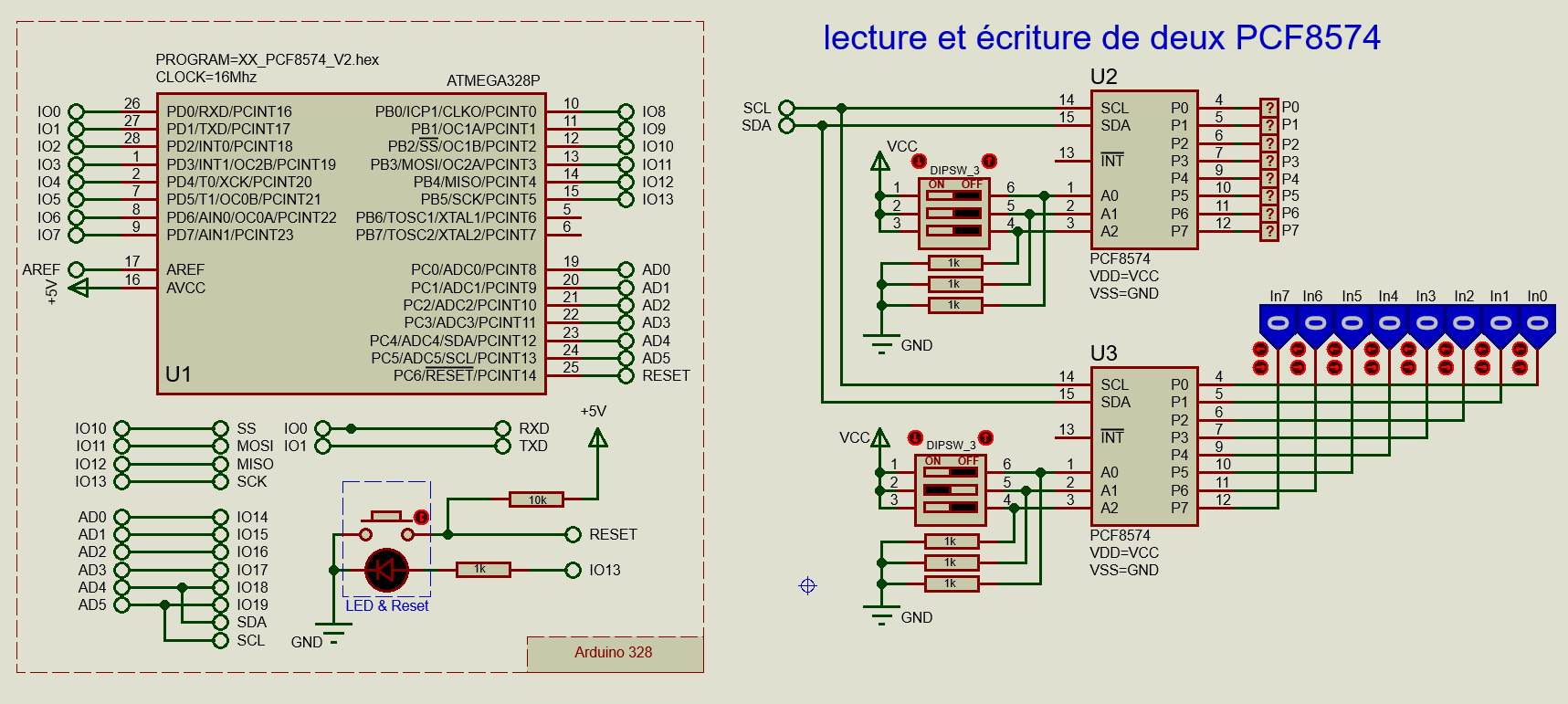

Le montage utilisé en simulation est ci-dessous


Le schéma structurel, sous proteus 8, est téléchargeable, pour un gain de temps, ici.

Le composant U3 sera utilisé en lecture tandis que U2 sera utilisé en écriture.


V-1-a) Élaboration d'une Macro lecture I2C.

Nous allons maintenant créer une "Macro" (une procédure) permettant la lecture du Port.

  • " Macro"
    • " Nouvelle "

Nom   --- >  L_I2C

Param --- > Adr_I2C













Type à renvoyer

OCTET

La donnée lue




Simuler le montage.
