Données Paramètres:

Description

Ligne compilateur

$(compileravr)batchfiles\avra.bat

Commutateurs compilateur

$(chip:l) "$(outdir)$(target).elf" "$(outdir)$(target).c" "$(outdir)$(target).lst"

Paramètres Puce

Vitesse Horloge
16000000 (Hz)

Il n'a pas TtT dTfini de données de configuration

Données Globales:

Composants

Nom

I2C_Master1

Macros

Renvoie	Nom	Description
`AUCUNE`	`E_I2C`	`Ecriture sur un bus I2C`
`AUCUNE`	`Main`

Ports

taper	Nom	Description
`OCTET`	`$PORTD`
`OCTET`	`$PORTC`
`OCTET`	`$PORTB`

Constantes

taper	Nom	Description
`BOOL`	`false`
`BOOL`	`true`

Variables

taper	Nom	Description
`OCTET`	`Data`

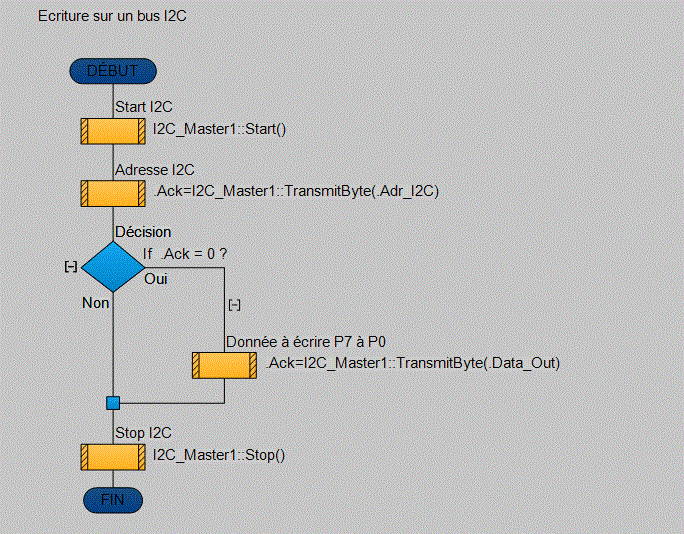

Nom Macro: E_I2C

Ecriture sur un bus I2C

DTtails Renvoi:

Pas de valeur de retour dTfinie pour cette macro

ParamFtres

taper	Nom	Description
`OCTET`	`Adr_I2C`	`Adresse I2C sur 8bits`

Variables

taper	Nom	Description
`OCTET`	`Ack`

Code C

/*=----------------------------------------------------------------------=*\
   Use :Ecriture sur un bus I2C
       :
       :Param??tres pour la macro E_I2C :
       :  Adr_I2C : Adresse I2C sur 8bits
       :  Data_Out : Donn??e en ??criture
\*=----------------------------------------------------------------------=*/
void FCM_E_I2C(MX_UINT8 FCL_ADR_I2C, MX_UINT8 FCL_DATA_OUT)
{
    //DTfinitions des variables locales
    MX_UINT8 FCL_ACK;


    // Nom: Start I2C, Type: Appel de la Routine Composant: I2C_Master1::Start()
    FCD_005f1_I2C_Master1__Start();

    // Nom: Adresse I2C, Type: Appel de la Routine Composant: .Ack=I2C_Master1::TransmitByte(.Adr_I2C)
    FCL_ACK = FCD_005f1_I2C_Master1__TransmitByte(FCL_ADR_I2C);

    // Nom: DTcision, Type: DTcision: .Ack = 0?
    if (FCL_ACK == 0)
    {

        // Nom: DonnTe a Tcrire P7 a P0, Type: Appel de la Routine Composant: .Ack=I2C_Master1::TransmitByte(.Data_Out)
        FCL_ACK = FCD_005f1_I2C_Master1__TransmitByte(FCL_DATA_OUT);

    // } else {

    }

    // Nom: Stop I2C, Type: Appel de la Routine Composant: I2C_Master1::Stop()
    FCD_005f1_I2C_Master1__Stop();

}

Nom Macro: Main

DTtails Renvoi:

Pas de valeur de retour dTfinie pour cette macro

ParamFtres

Pas de paramFtres dTfinis pour cette macro

Variables

Pas de locales dTfinies pour cette macro

Code C

/*=----------------------------------------------------------------------=*\
   Use :
\*=----------------------------------------------------------------------=*/
void FCM_Main()
{

    // Nom: Initialisation liaison I2C, Type: Appel de la Routine Composant: I2C_Master1::Initialise()
    FCD_005f1_I2C_Master1__Initialise();

    // Nom: Boucle sans fin, Type: Boucle: While 1
    while (1)
    {

        // Nom: Calcul, Type: Calcul:
        // Data = 0
        FCV_DATA = 0;

        // Nom: Boucle, Type: Boucle: Boucle  255 times
        for (FCLV_LOOP0=0; (FCLV_LOOP0)<(255); (FCLV_LOOP0)++)
        {

            // Nom: Appel d'une Macro, Type: Appel d'une Macro: E_I2C(0x40, Data)
            FCM_E_I2C(0x40, FCV_DATA);

            // Nom: Calcul, Type: Calcul:
            // Data = Data + 1
            FCV_DATA = FCV_DATA + 1;


        }


    }

}
