II-4 Moteur pas à pas unipolaire
|
Le moteur pas à pas unipolaire comporte 4 bobines (deux pour chaque pôle du stator), toutes alimentées dans le même sens. La commande de ces moteurs est donc unipolaire (d'où le nom donné à ce type de moteur). |
|
|
|
|
Chaque bobine peut être pilotée à partir d'une sortie numérique par un seul transistor, ou comme dans notre cas un réseau de transistors Darlington intégrés dans un circuit ULN2003. |
|
|
|
|
|
Simulation d’un moteur Pas à Pas sous Isis (Proteus 7.10)
|
|
Le composant utilisé sous «Isis» pour simuler le moteur pas à pas unipolaire se nomme « MOTOR-STEPPER » et se trouve dans la bibliothèque « MOTORS ». |

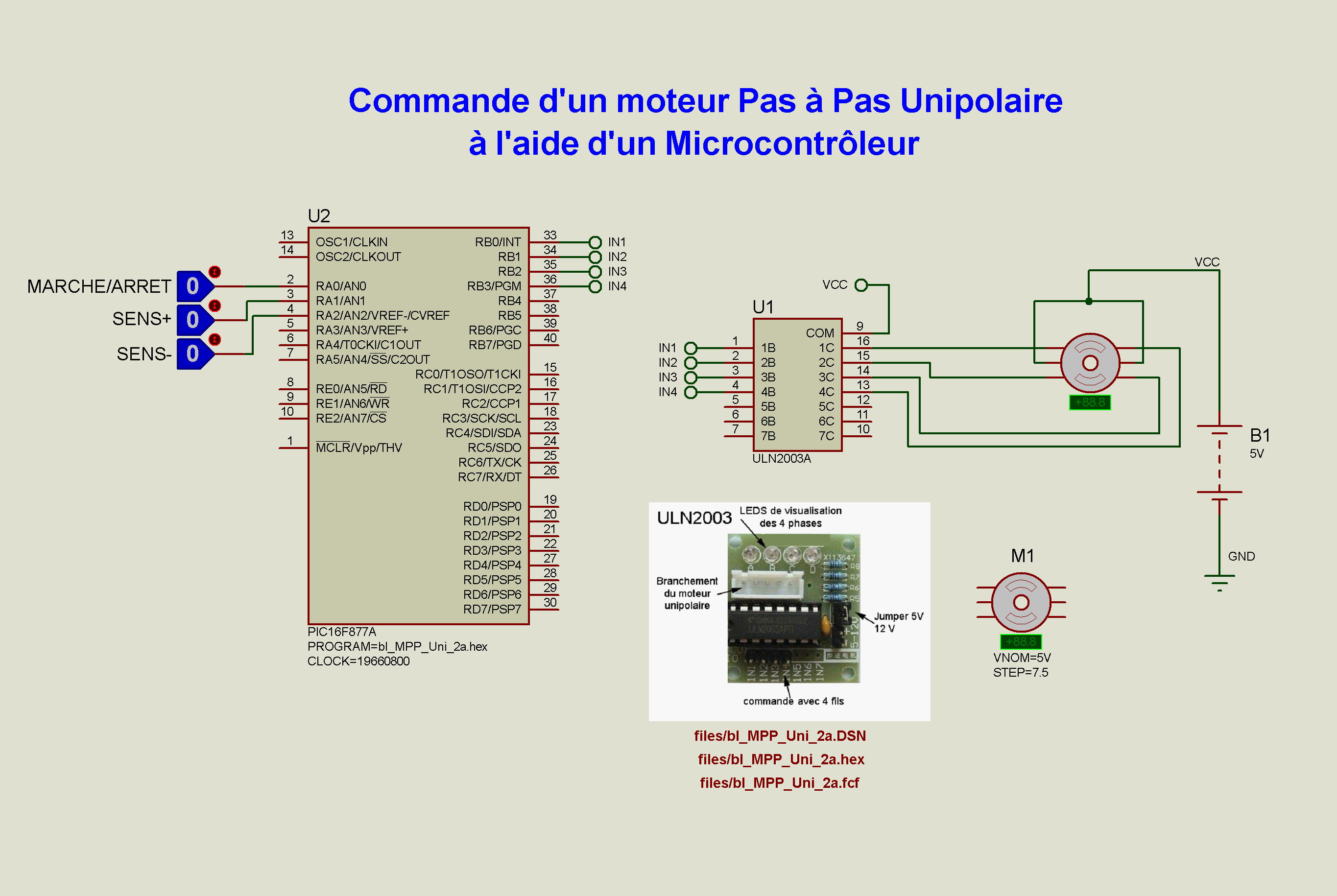

Simulation d’un moteur Pas à Pas Unipolaire sous ISIS (Proteus 7.10)
