Description


Compte-rendu Flowcode par CITE-GAMBETTA62-V6 [date]


[notes]

Données Paramètres:


Ligne compilateur

$(compileravr)batchfiles\avra.bat

Commutateurs compilateur

$(chip:l) "$(outdir)$(target).elf" "$(outdir)$(target).c" "$(outdir)$(target).lst"

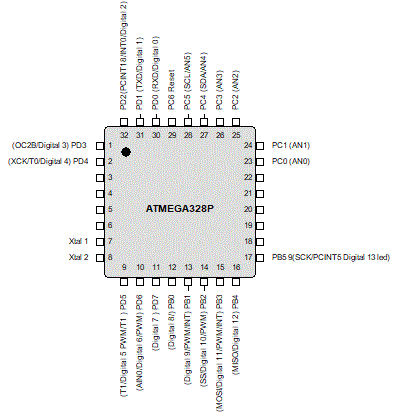

Paramètres Puce


Vitesse Horloge
16000000 (Hz)

Il n'a pas été défini de données de configuration

Données Globales:


Composants


Nom
I2C_Master1
UART1
lcd_I2C1

Macros


Renvoie Nom Description
AUCUNE Aff_Temp Affichage de la température sur le LCD
AUCUNE Aff_TH Affichage sur le LCD de  TH
AUCUNE Aff_Tout Affichage de l'état de la sortie T_Out du DS1621
AUCUNE E_Mes Envoi d'un message Bluetooth
AUCUNE Gestion_rs232 Gestion des messages reçus liaison série (bluetooth)
BOOL Init_DS1621 Initialisation du DS1621
BOOL Lect_Temp Lecture de la température du DS1621
AUCUNE Main Programme Principal
AUCUNE Tempo
BOOL Thermostat Réglage du Thermostat

Ports

taper Nom Description
OCTET $PORTD
OCTET $PORTC
OCTET $PORTB

Constantes

taper Nom Description
BOOL false
BOOL true

Variables

taper Nom Description
OCTET lsb
OCTET Old_Tout Ancienne Valeur de T_Out
BOOL Ack Acknoledge DS1621
BOOL Connect
OCTET Char
OCTET Old_MSB
OCTET Old_Th
OCTET Char2
OCTET MSB
OCTET MSB2
OCTET Tout Sortie T_Out du DS1621
CHAINE[8] Temp_s[8] Valeur de la température
CHAINE[8] Th_s[8] Valeur du thermostat
OCTET TH Valeur haute du Thermostat
OCTET Char_recept Caractère reçu
OCTET Old_lsb

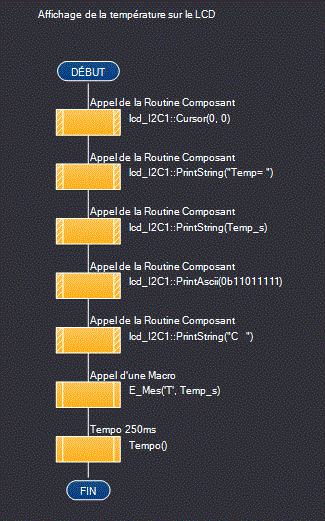

Nom Macro: Aff_Temp


Affichage de la température sur le LCD

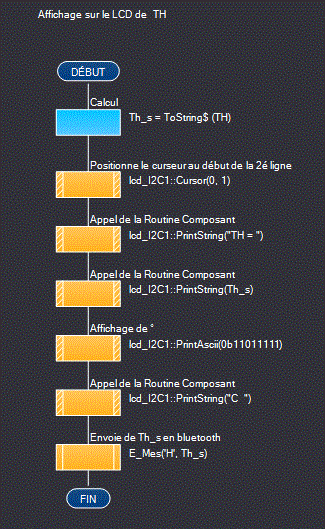

Nom Macro: Aff_TH


Affichage sur le LCD de  TH

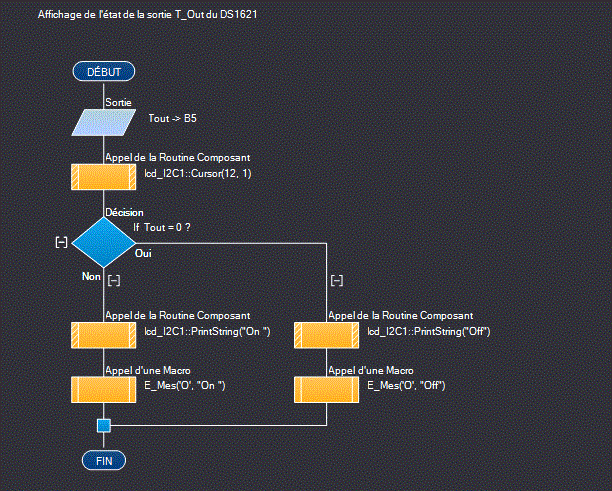

Nom Macro: Aff_Tout


Affichage de l'état de la sortie T_Out du DS1621

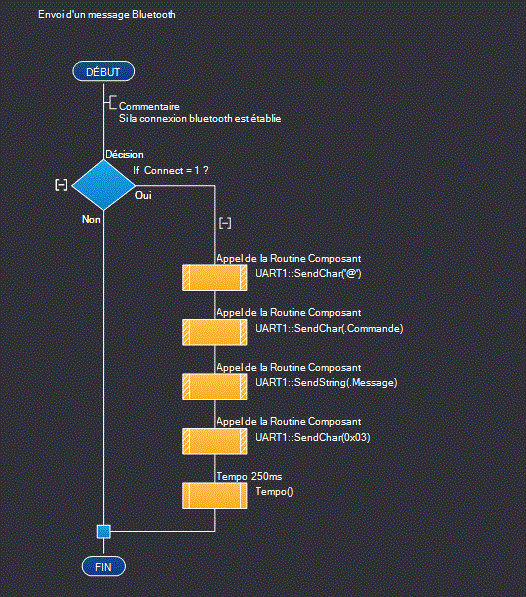

Nom Macro: E_Mes


Envoi d'un message Bluetooth

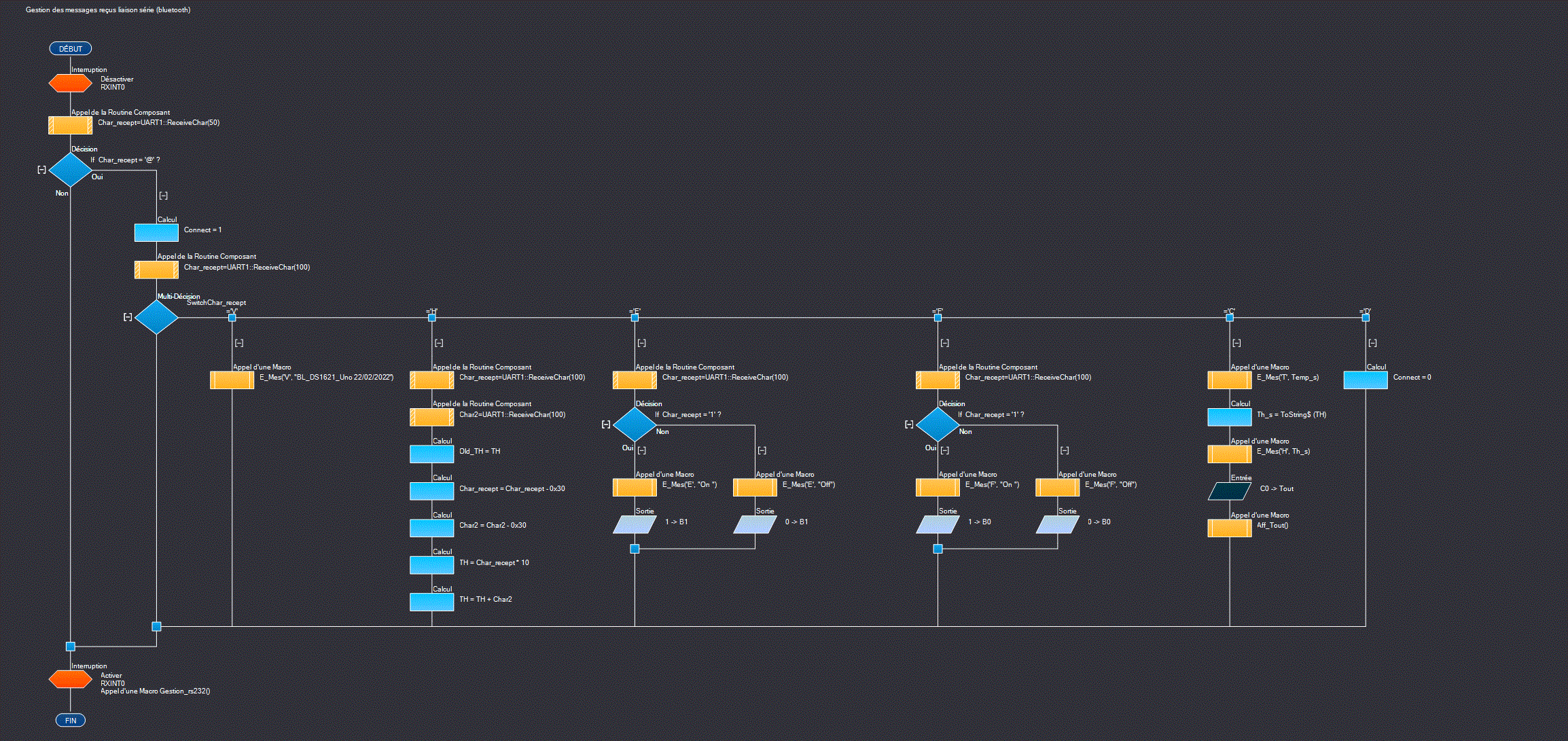

Nom Macro: Gestion_rs232


Gestion des messages reçus liaison série (bluetooth)

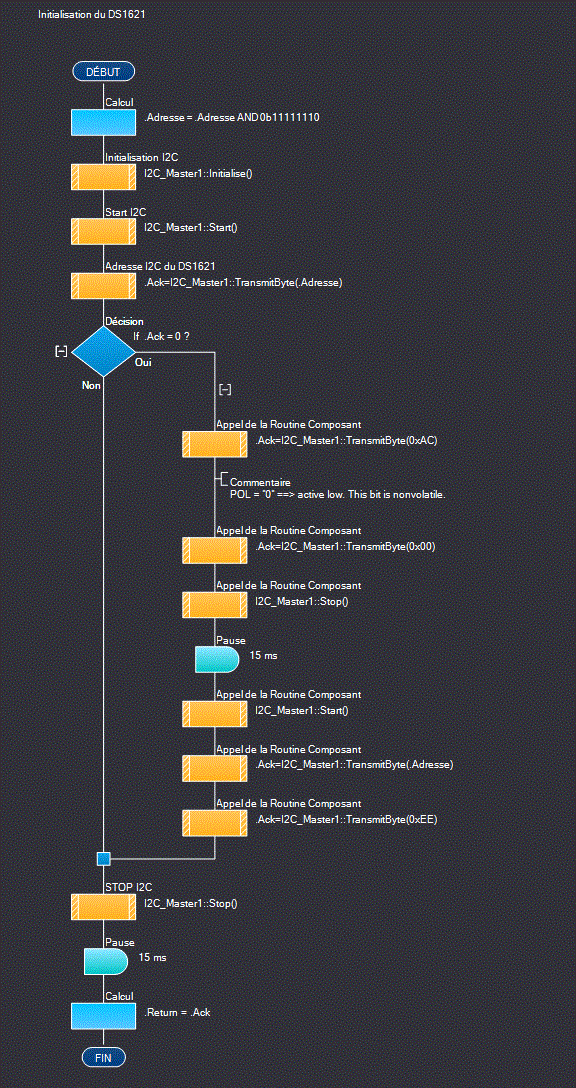

Nom Macro: Init_DS1621


Initialisation du DS1621

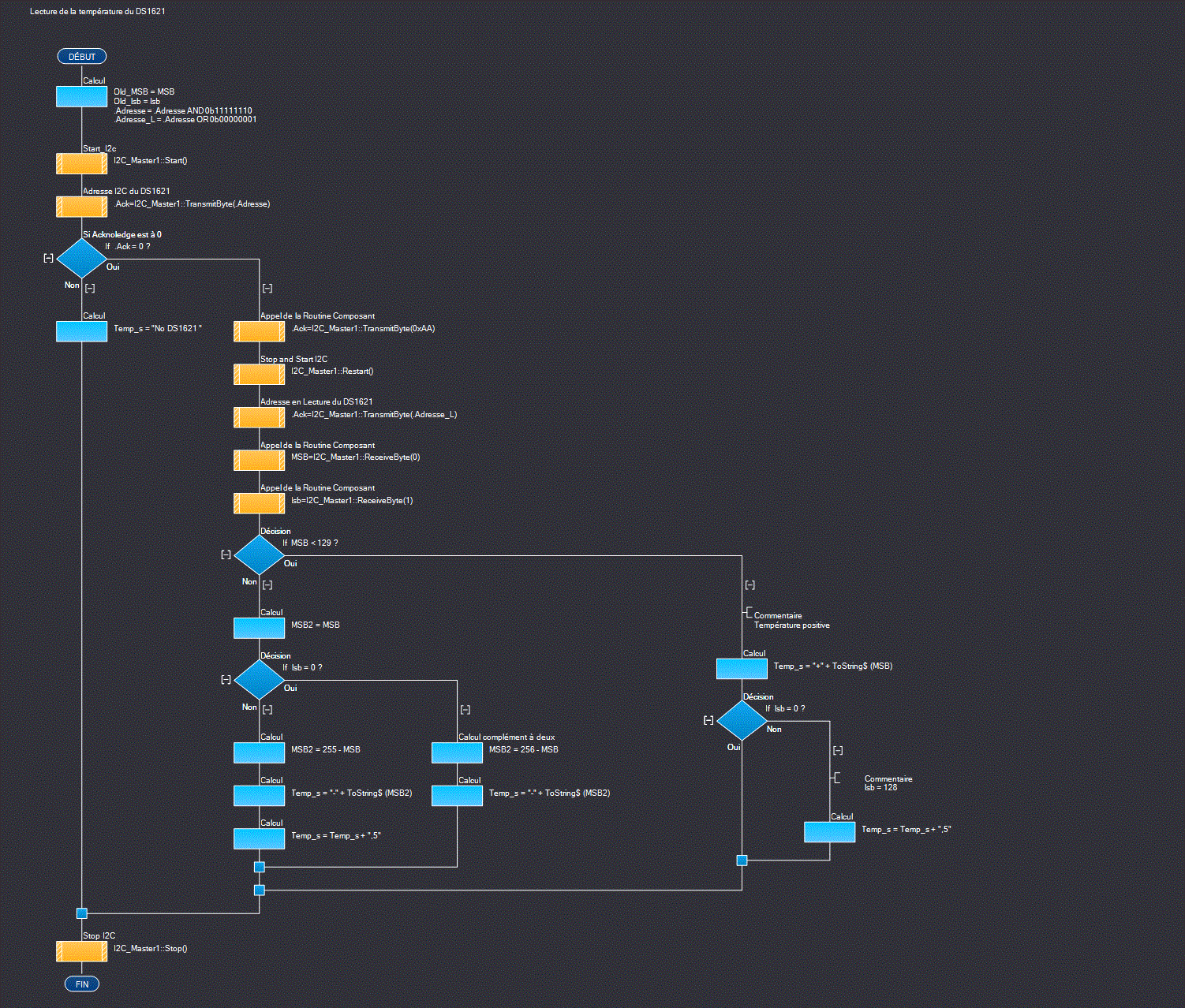

Nom Macro: Lect_Temp


Lecture de la température du DS1621

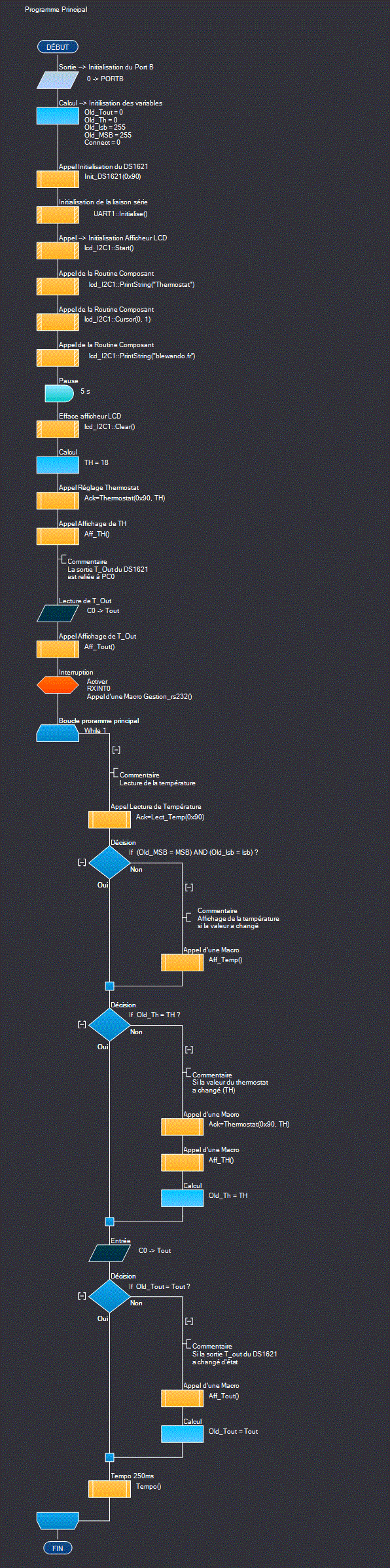

Nom Macro: Main


Programme Principal

Nom Macro: Tempo

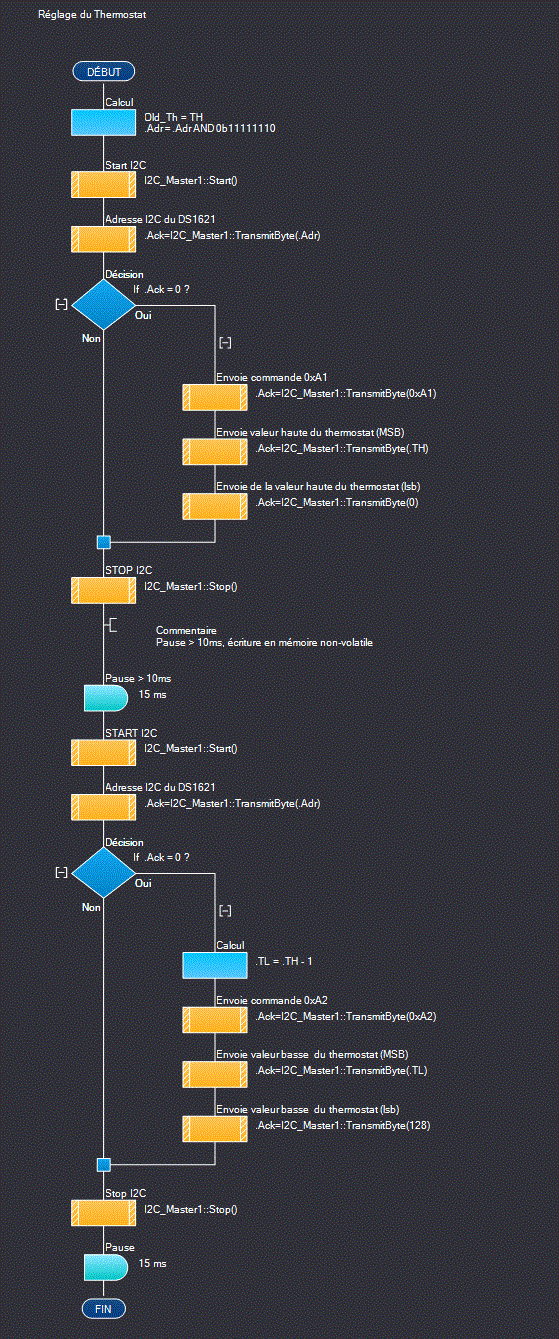

Nom Macro: Thermostat


Réglage du Thermostat
