IV – Mesure de la masse
Pour faire une mesure précise, il convient d’amplifier le signal, la tension V (VA+ - VA-) avant de réaliser, à l’aide d’un microcontrôleur, une Conversion Analogique / Numérique. C’est pour cela que nous allons utiliser un module, basé sur le composant HX771, qui intègre un amplificateur à gain ajustable ainsi qu’un Convertisseur Analogique / Numérique de 24 bits.

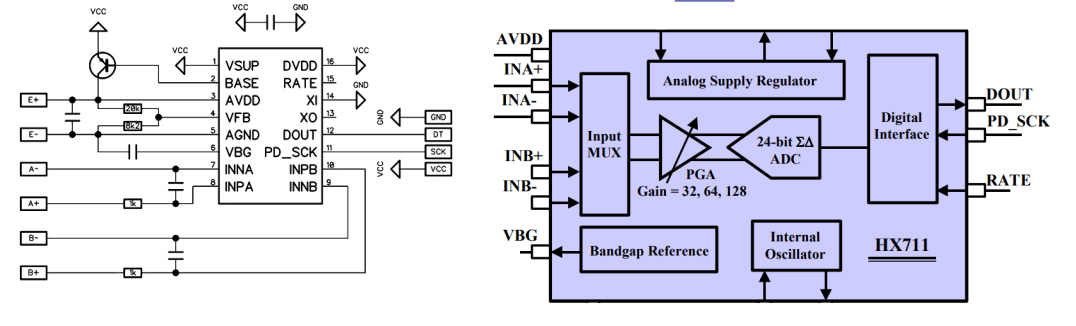

Schéma structurel et synoptique du module HX711
CAN → Convertisseur Analogique / Numérique
ADC → Analog to Digital Converter
Analyse de la documentation constructeur du HX711
Traduire les phrases suivantes
➔ 24-Bit Analog-to-Digital Converter (ADC) for Weigh Scales
➔ Two selectable differential input channels
➔ ... with selectable gain of 32, 64 and 128
➔ On-chip power supply regulator for load-cell
➔ Operation supply voltage range: 2.6 ~ 5.5 V
➔ Current consumption including on-chip analog power supply regulator: normal operation < 1.5 mA, power down < 1 µA
➔ Output data coding 2’s complement
Note: Two's complement → Complément à deux
Puis compléter le tableau de description des broches ci-dessous
|
N° de broche |
Nom |
Fonction |
Description |
|
1 |
VSUP |
|
|
|
2 |
|
Sortie Analogique |
|
|
3 |
AVDD |
|
|
|
4 |
|
|
|
|
5 |
AGND |
|
|
|
6 |
|
|
|
|
7 |
INA- |
|
|
|
8 |
INA+ |
|
|
|
9 |
|
|
|
|
10 |
|
|
Entrée (-) canal B |
|
11 |
SCK |
|
|
|
12 |
DOUT |
|
|
|
13 |
|
|
|
|
14 |
|
|
|
|
15 |
|
|
|
|
16 |
DVDD |
Alimentation |
|
Reset and Power-Down
When chip is powered up, on-chip power on rest circuitry will reset the chip. Pin PD_SCK input is used to power down the HX711. When PD_SCK Input is low, chip is in normal working mode. When PD_SCK pin changes from low to high and stays at high for longer than 60 µs, HX711 enters power down mode (Fig.3). When internal regulator is used for HX711 and the external transducer, both HX711 and the transducer will be powered down. When PD_SCK returns to low, chip will reset and enter normal operation mode. After a reset or power-down event, input selection is default to Channel A with a gain of 128.
Que se passe-t-il lors de l'initialisation (à la mise sous tension ou suite au réveil du HX711) ?
Vérification par la simulation du module
Schéma structurel du capteur associé au module HX711
La simulation nous montre que si l'entrée SCK du module HX711 est au niveau haut depuis plus de 60 µs, le composant se place en mode veille et le capteur n'est plus alimenté.
|
Mais elle nous montre aussi que lorsque l'horloge SCK passe au niveau bas, le module HX711 est activé, le capteur est alimenté. Et environ 60 µs plus tard, le signal DT, passe à l'état haut indiquant le début d'une conversion analogique numérique. |
|
|
|
En augmentant la base de temps de l'oscilloscope on peut estimer le temps nécessaire à la conversion, en effet, il faut attendre encore 100 ms pour que DT passe au niveau bas. La lecture de la mesure peut alors être effectuée. |
En exploitant la documentation constructeur nous allons élaborer un programme, une procédure permettant la lecture du résultat de la conversion analogique / numérique.
