Description
Compte-rendu Flowcode par 76931310

Données Paramètres:Ligne compilateur$(fcddir)AVR\batchfiles\avra.bat
Commutateurs compilateur"$(compileravr)" $(chip:l) "$(outdir)$(target).elf" "$(outdir)$(target).c" "$(outdir)$(target).lst"
Paramètres Puce
Vitesse Horloge
16000000 (Hz)

Il n'a pas été défini de données de configuration

Données Globales:
Composants
Nom
UART1
Propriétés
Aucune propriété de niveau supérieur
Macros
Renvoie Nom Description
AUCUNE HX711_Off Mise en Veille du HX711
AUCUNE HX711_On Réveil du HX711
AUCUNE Lect_HX711 Lecture du HX711
La variable Mesure contient le résultat
AUCUNE Lecture_commande
AUCUNE Main Programme Principal
AUCUNE Message
AUCUNE Mesure_Masse Mesure de la Masse
AUCUNE Poids
AUCUNE Tarage Tarage de la balance
AUCUNE Tempo_sck Temporisation Horloge SCK
Ports
taper Nom Description
BOOL $D19_A5
BOOL $D18_A4
BOOL $D17_A3
BOOL $D16_A2
BOOL $D15_A1
BOOL $D14_A0
BOOL $D13
BOOL $D12
BOOL $D11
BOOL $D10
BOOL $D9
BOOL $D8
BOOL $D7
BOOL $D6
BOOL $D5
BOOL $D4
BOOL $D3
BOOL $D2
BOOL $D1
BOOL $D0
OCTET $PORTD
OCTET $PORTC
OCTET $PORTB
Constantes
taper Nom Description
LONG M_100g
BOOL false
LONG M_1kg
ENTIER M_10g
CHAINE Version
BOOL true
Variables
taper Nom Description
BOOL HX711_etat
UINT Decal
BOOL in
LONG Tare
BOOL Mode
CHAINE[20] S_Mes[20]
LONG Poids
LONG Masse
BOOL DT23 Bit de poids fort
BOOL signe
ULONG Old_Mesure
OCTET commande
LONG Ecart
FLOTTANT Poids_float
LONG Mesure

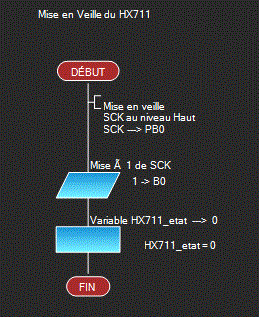

Nom Macro: HX711_OffMise en Veille du HX711
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

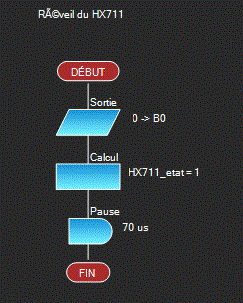

Nom Macro: HX711_OnRéveil du HX711
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

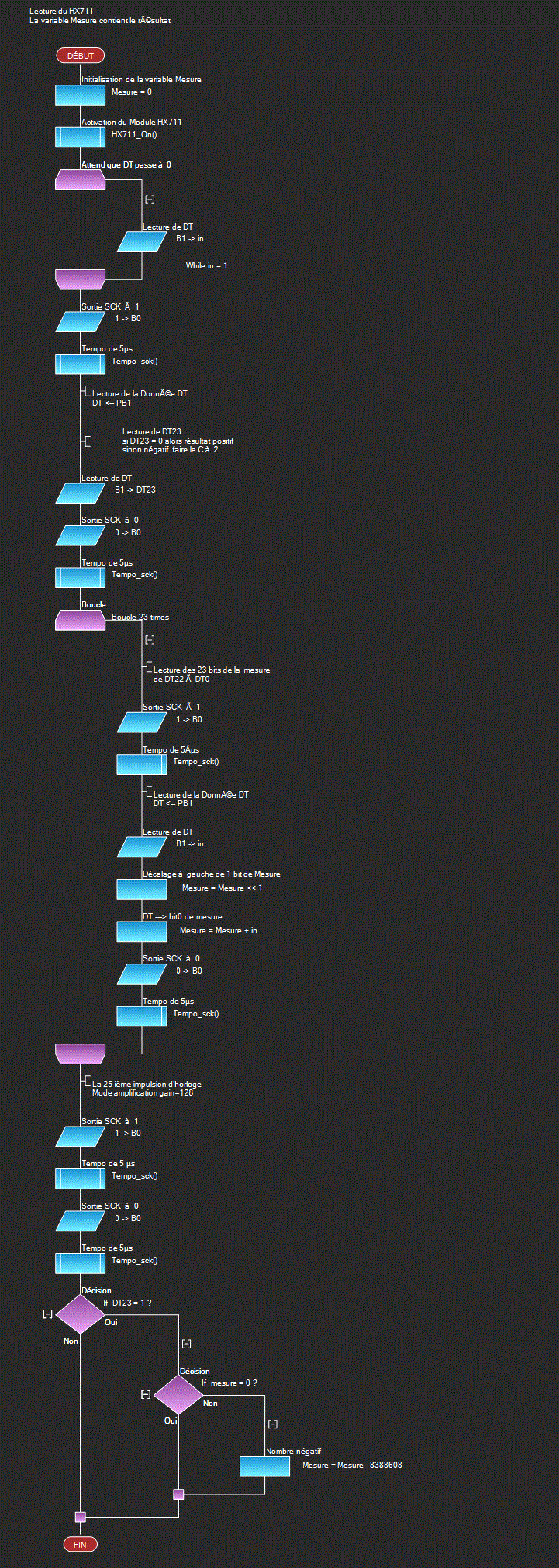

Nom Macro: Lect_HX711Lecture du HX711
La variable Mesure contient le résultat
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

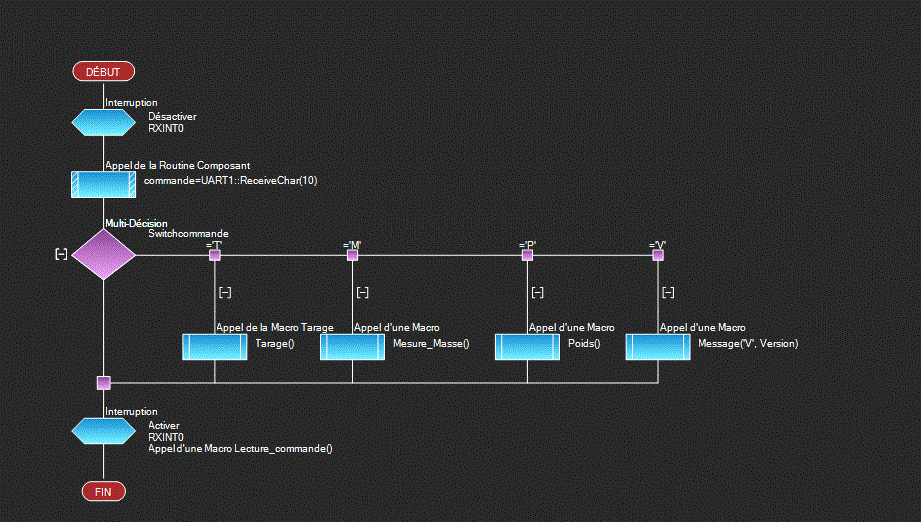

Nom Macro: Lecture_commande
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

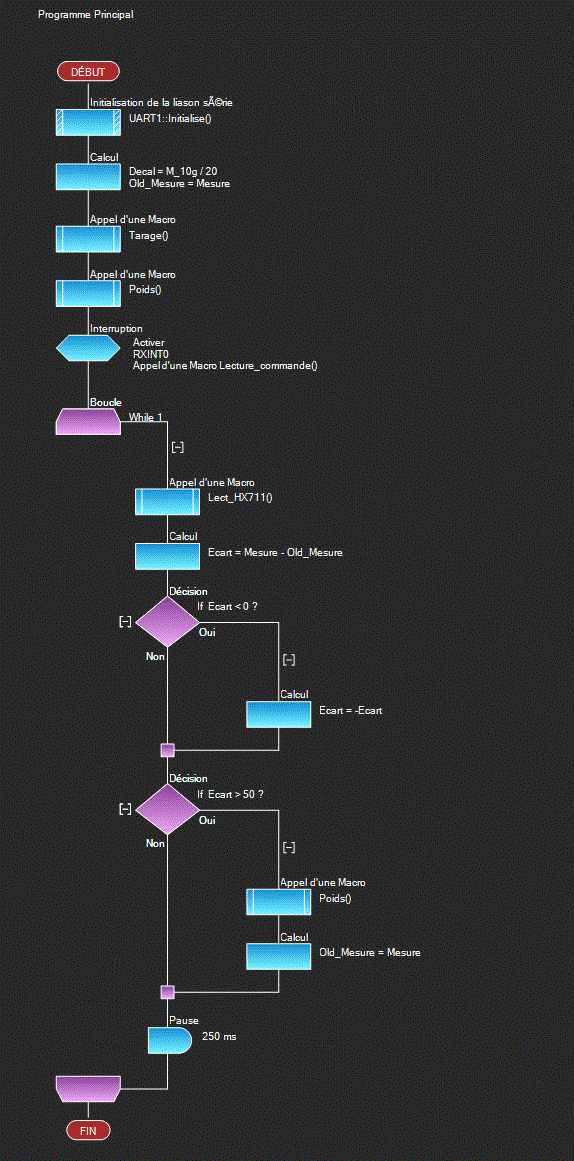

Nom Macro: MainProgramme Principal
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

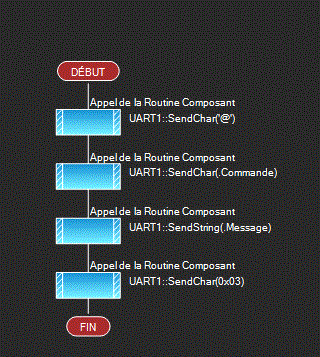

Nom Macro: Message
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
taper Nom Description
OCTET Commande
CHAINE[30] Message[30]
Variables
Pas de locales définies pour cette macro

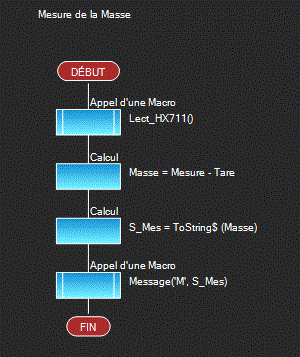

Nom Macro: Mesure_MasseMesure de la Masse
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

Nom Macro: Poids
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro

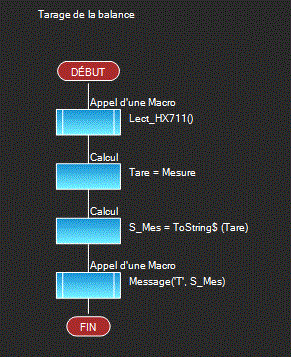

Nom Macro: TarageTarage de la balance
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
taper Nom Description
ULONG Tare

Nom Macro: Tempo_sckTemporisation Horloge SCK
Détails Renvoi:
Pas de valeur de retour définie pour cette macro
Paramètres
Pas de paramètres définis pour cette macro
Variables
Pas de locales définies pour cette macro
