Description

Compte-rendu Flowcode par CITE-GAMBETTA62-V6 [date]

[notes]

Données Paramètres:

Ligne compilateur

$(compileravr)batchfiles\avra.bat

Commutateurs compilateur

$(chip:l) "$(outdir)$(target).elf" "$(outdir)$(target).c" "$(outdir)$(target).lst"

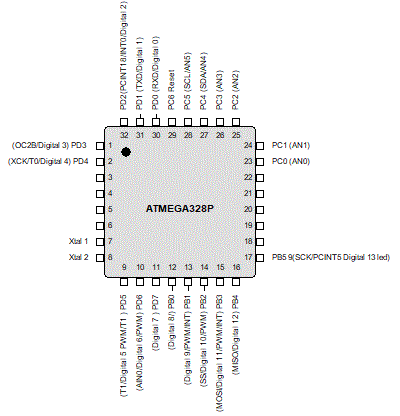

Paramètres Puce

Vitesse Horloge
16000000 (Hz)

Il n'a pas été défini de données de configuration

Données Globales:

Composants

Nom

UART1

dash_switch1

led_5mm_clip1

Macros

Renvoie	Nom	Description
`AUCUNE`	`HX711_Off`	`Mise en Veille du HX711`
`AUCUNE`	`HX711_On`	`Réveil du HX711`
`AUCUNE`	`Lect_HX711`	`Lecture du HX711 La variable Mesure contient le résultat`
`AUCUNE`	`Main`	`Programme Principal`
`AUCUNE`	`Mesure_Masse`	`Mesure de la Masse`
`AUCUNE`	`Tarage`	`Tarage de la balance`
`AUCUNE`	`Tempo_sck`	`Temporisation Horloge SCK`

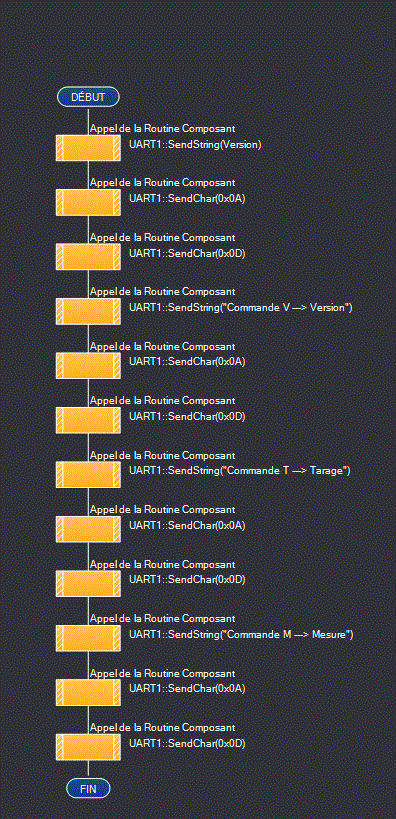

`AUCUNE`	`Version`

Ports

taper	Nom	Description
`OCTET`	`$PORTD`
`OCTET`	`$PORTC`
`OCTET`	`$PORTB`

Constantes

taper	Nom	Description
`BOOL`	`false`
`CHAINE`	`Version`
`BOOL`	`true`

Variables

taper	Nom	Description
`BOOL`	`HX711_etat`
`BOOL`	`in`
`ULONG`	`Tare`
`BOOL`	`Mode`
`ULONG`	`Masse`
`BOOL`	`DT23`	`Bit de poids fort`
`OCTET`	`commande`
`ULONG`	`Mesure`

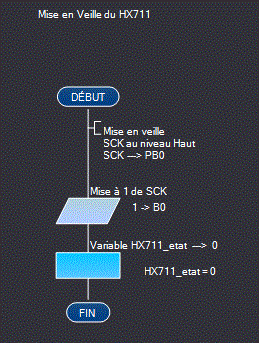

Nom Macro: HX711_Off

Mise en Veille du HX711

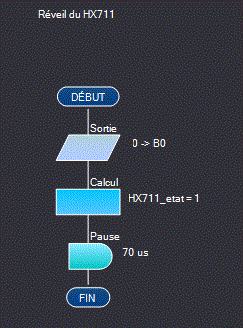

Nom Macro: HX711_On

Réveil du HX711

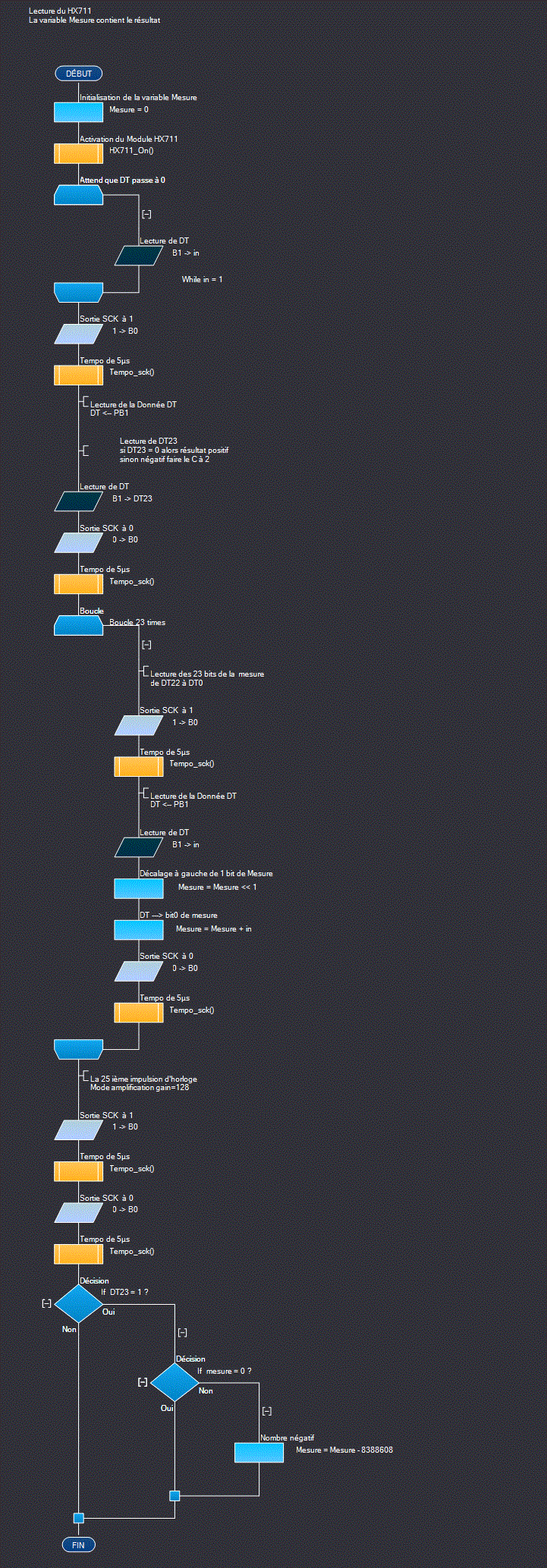

Nom Macro: Lect_HX711

Lecture du HX711
La variable Mesure contient le résultat

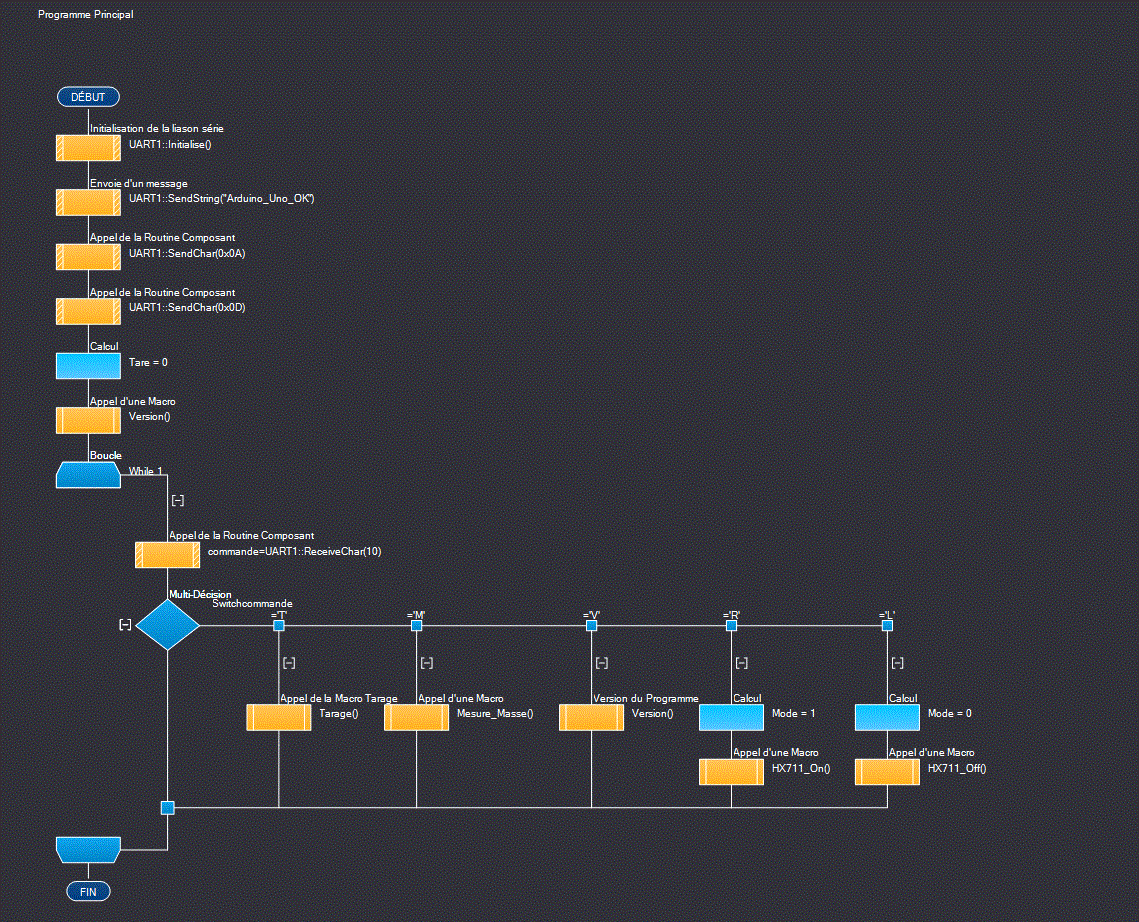

Nom Macro: Main

Programme Principal

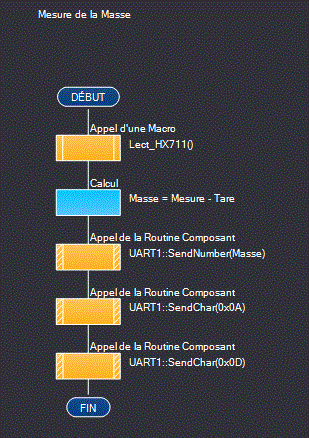

Nom Macro: Mesure_Masse

Mesure de la Masse

Nom Macro: Tarage

Tarage de la balance

Nom Macro: Tempo_sck

Temporisation Horloge SCK
