Élaboration du schéma structurel |

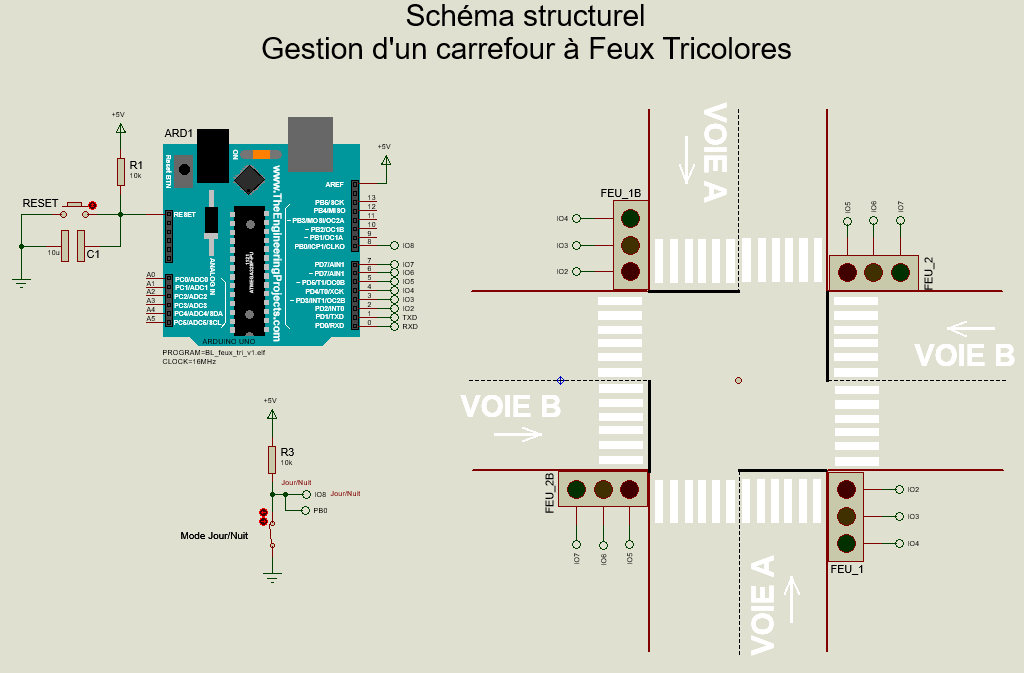

I – Élaboration du schéma structurel
|
|
Pour élaborer le schéma structurel, il faut au préalable ajouter à la librairie de Proteus la carte Arduino Uno. Pour ce faire vous devez ajouter dans le dossier «LIBRARY» de Proteus qui se trouve ici: «C:\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY»
|
|
les fichiers de type « .IDX, .LIB » qui se trouvent dans le dossier \...\Arduino-Sensor-Libraries téléchargeable ici
|
|
Lancer le logiciel Proteus ( Version 8.xx)
"C:\Program Files (x86)\Labcenter Electronics\Proteus 8 Professional\BIN\PDS.EXE"
|
🖰 ⇨ Fichier ⮱Nouveau projet |
|
|
🖰 ⇨ Nom Donner un Nom à vôtre projet « xx_Feux_Tri.pdsprj » xx vos initiales
⮱ Nouveau projet ⮱ 🖰 Suivant |
|
|
🖰 ⇨ Créer un schéma à partir ... 🖰 ⮱ Sélectionner « Landscape A3 » ⮱ 🖰 Suivant |
|
|
🖰 ⇨ Pas de projet firmware ⮱ 🖰 Suivant |
|
|
⮱🖰 Terminer |
|
à la pêche aux composants (DEVICES)
|
Mots clés |
|
|
Arduino Uno |
|
|
Traffic Lights |
|
|
Switch (Latched) |
|
|
Button |
|
|
Resistor (RES) |
|
|
Capacitor |
|
|
|
|

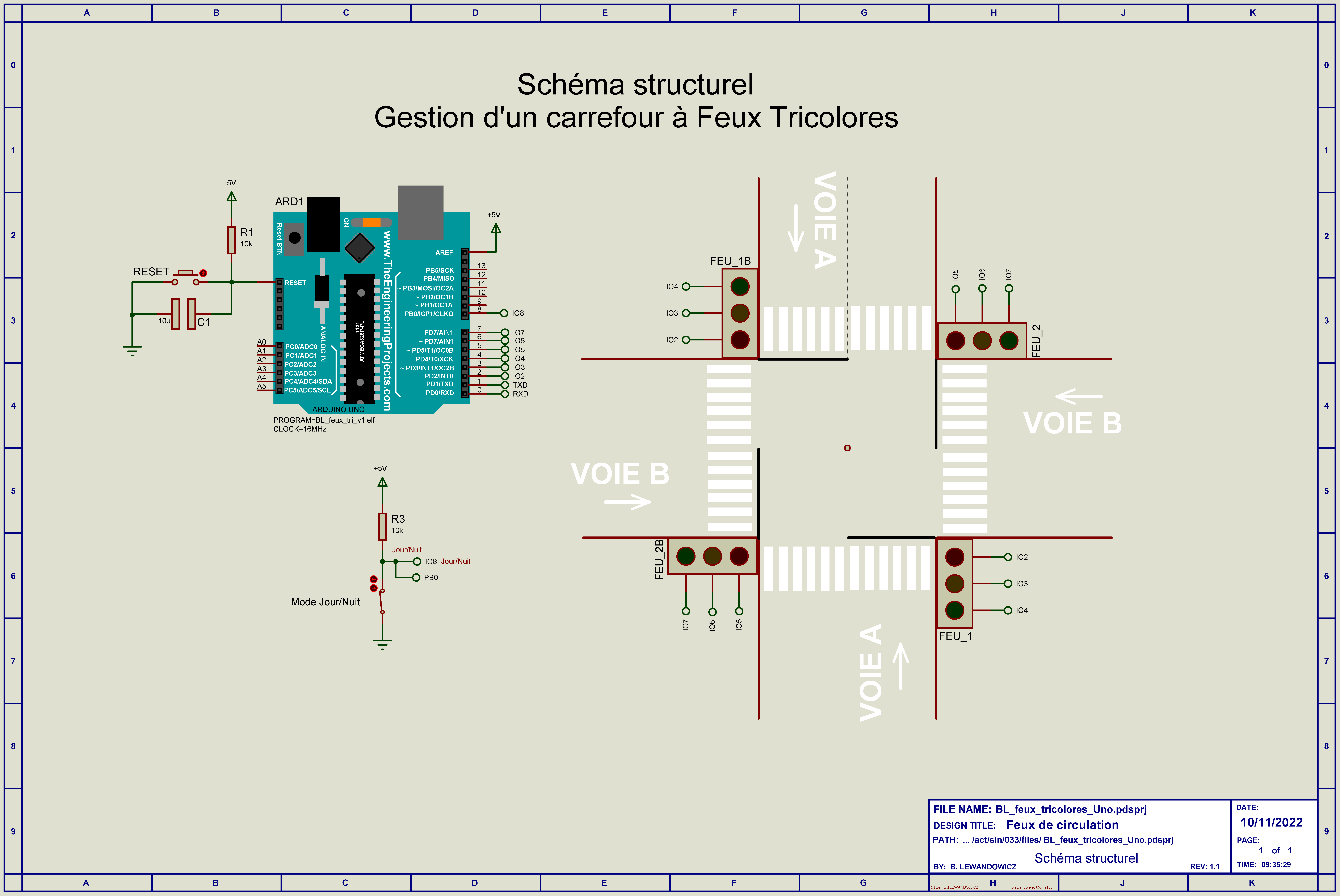

y a plus qu'à
