Étude de la Photorésistance |
I – Étude de la Photorésistance (LDR)
LDR pour Light Decreasing Resistance (or light-dependent resistor)
|
|
|

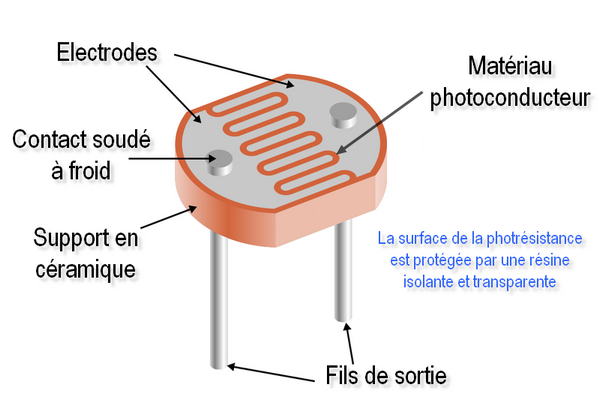

Une ‘LDR’ est une photorésistance qui est composée d'un semi-conducteur à haute résistivité. Si la lumière incidente est de fréquence suffisamment élevée (donc d'une longueur d'onde inférieure à la longueur d'onde seuil), elle transporte une énergie importante.
Au-delà d'un certain niveau propre au matériau, les photons absorbés par le semi-conducteur donneront aux électrons liés assez d'énergie pour passer de la bande de valence à la bande de conduction.
Les électrons libres et les trous d'électron ainsi produits abaissent la résistance du matériau.
Réaliser le montage1 ci-dessous et relever la tension Vlum en fonction de l’éclairement.
|
Dans Proteus la LDR se trouve dans la bibliothèque "TRXD" |
|
|
|
|
a) pour une résistance R de 1 kΩ
|
Luminosité |
1 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
|
Vlum |
4,98V |
|
|
|
|
|
|
|
b) pour une résistance R de 10 kΩ
|
Luminosité |
1 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
|
Vlum |
4,76V |
|
|
|
|
|
|
|
Réaliser le montage2 ci-dessous et relever la tension Vlum en fonction de l’éclairement.
c) pour une résistance R de 1 kΩ
|
Luminosité |
1 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
|
Vlum |
0,02V |
|
|
|
|
|
|
|
d) pour une résistance R de 10 kΩ
|
Luminosité |
1 |
10 |
20 |
50 |
100 |
200 |
500 |
1000 |
|
Vlum |
0,24V |
|
|
|
|
|
|
|
pour info:
Document sur la Photométrie, document constructeur d’une LDR
Comparer les différents montages et conclure quant à la solution que vous allez adopter pour la suite de cette activité.
Après quelques recherches sur le Net compléter le tableau suivant :
|
Situation |
Éclairement |
|
Ciel couvert sans lune |
|
|
Ciel étoilé sans lune |
|
|
Pleine lune par une nuit claire |
|
|
Clair de lune |
|
|
Nuage d'orage |
|
|
Entièrement couvert |
|
|
Soleil direct au lever ou au coucher |
400 lux |
|
Ciel bleu |
|
|
Soleil direct |
|
