Étape n°1 : Séquence d’initialisation
La séquence d’initialisation se compose :
- Du maintien de l’état BAS du bus par le maître pendant 480 μs ,
- D’une impulsion de présence du ou des périphériques.

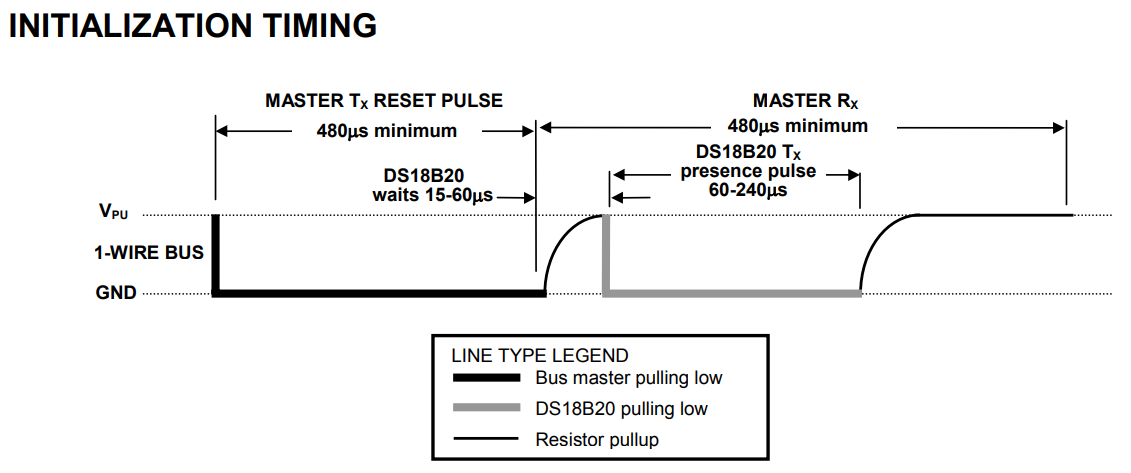

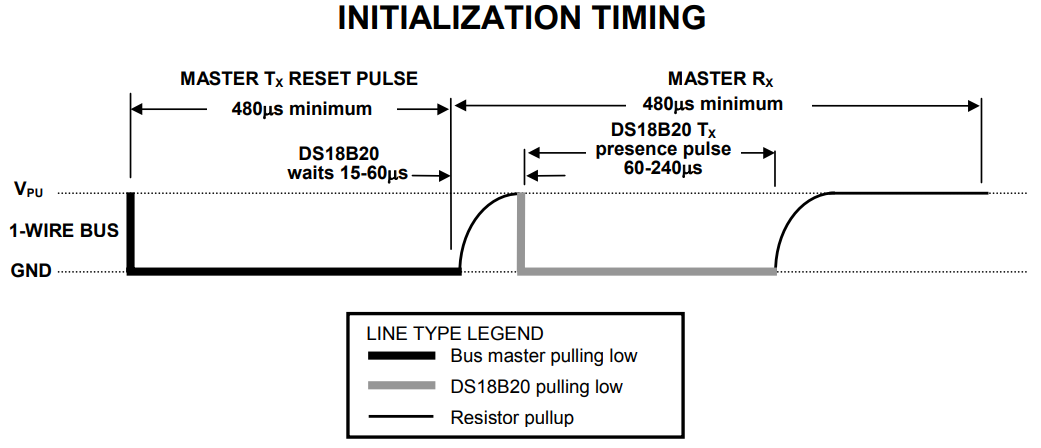

Exemple d’une séquence d’initialisation avec UN périphérique DS18B20
À l’instant [1], le maître libère le bus. Le niveau analogique du bus, forcé par la résistance de tirage au niveau haut va se déplacer vers un niveau logique «1». Au même instant, le périphérique a détecté la libération du bus. Le périphérique attend de 15 à 60 μs pour signaler sa présence. À partir de l’instant [2], le périphérique place le niveau du bus à l’état bas (impulsion de présence) pendant 60 à 240 μs. Pendant ce temps, le maître est à l’écoute (480 μs minimum)
Règle n°2
Après l’étape d’initialisation (étape n°1), il est nécessaire d’utiliser une commande ROM pour établir une communication.
