I - L’architecture du bus

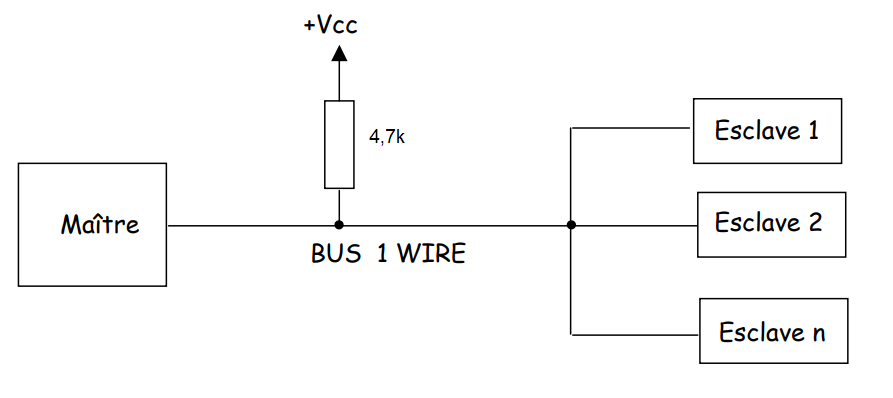

C’est un des points forts du bus One Wire : son architecture de bus peut être quelconque :
Le bus 1 WIRE de DALLAS, permet de connecter et de faire dialoguer entre eux des circuits sur un seul fil.
Ce système de bus utilise un seul maître, qui pourra dialoguer avec un ou plusieurs esclaves.
Toutes les commandes et données sont envoyées avec le bit LSB en tête. Le fil unique du bus doit être tiré au +Vcc par une résistance de 4,7kΩ.
L'état repos du bus est donc un état haut.
|
|
Dans le cas des composants Dallas la tension du bus doit être comprise entre 3 et 5V. Cela permet de les utiliser dans aucune adaptation complémentaire, aussi bien sur des Arduino UNO en 5V, qu’avec des Arduino Mini en 3,3V, ou des Raspberry-Pi qui travaillent aussi en 3,3V pour les GPIO.
