Le Bus OneWire

V - Scénarios pour le DS18B20

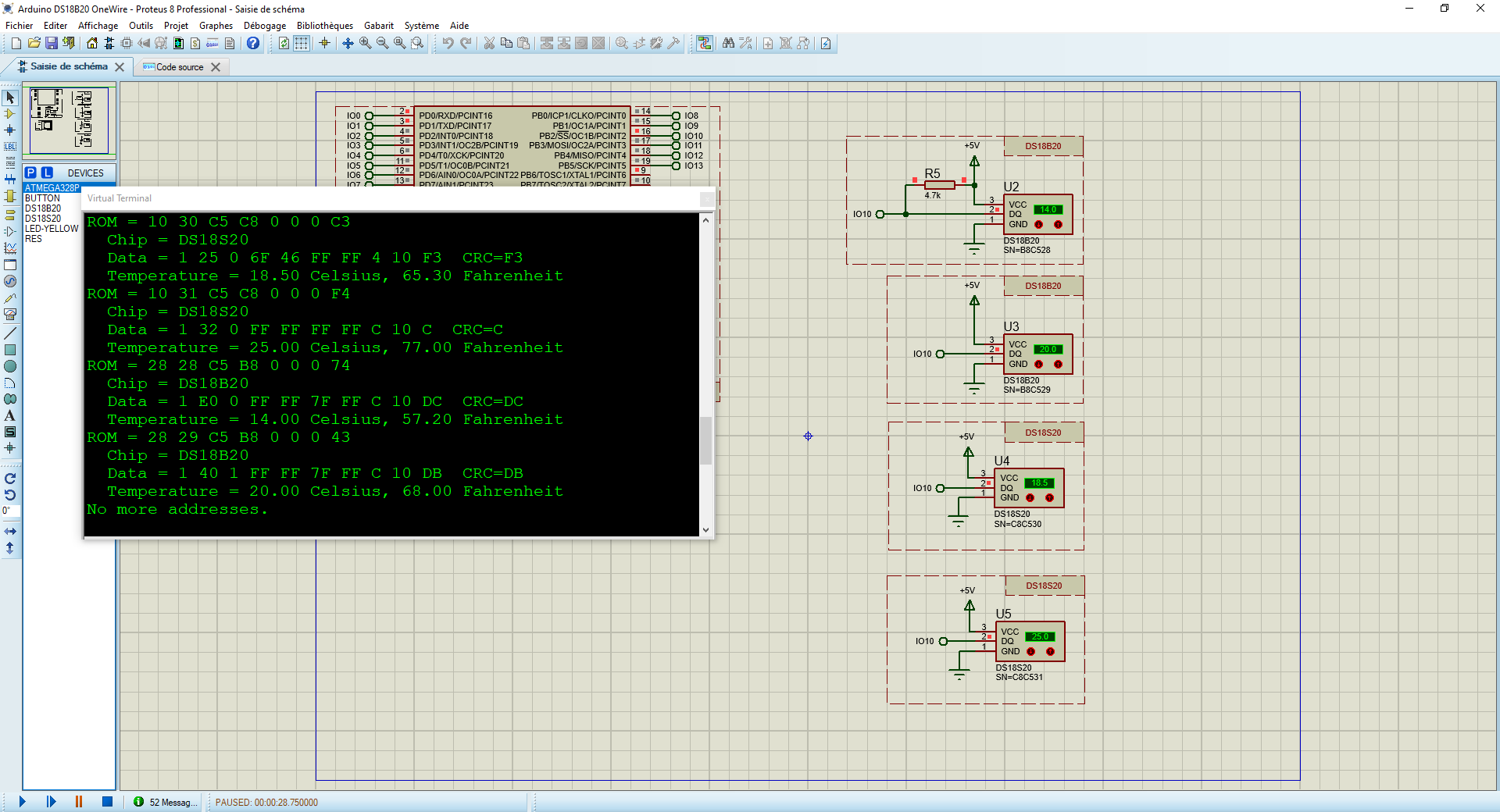

Arduino DS18B20 OneWire.pdsprj

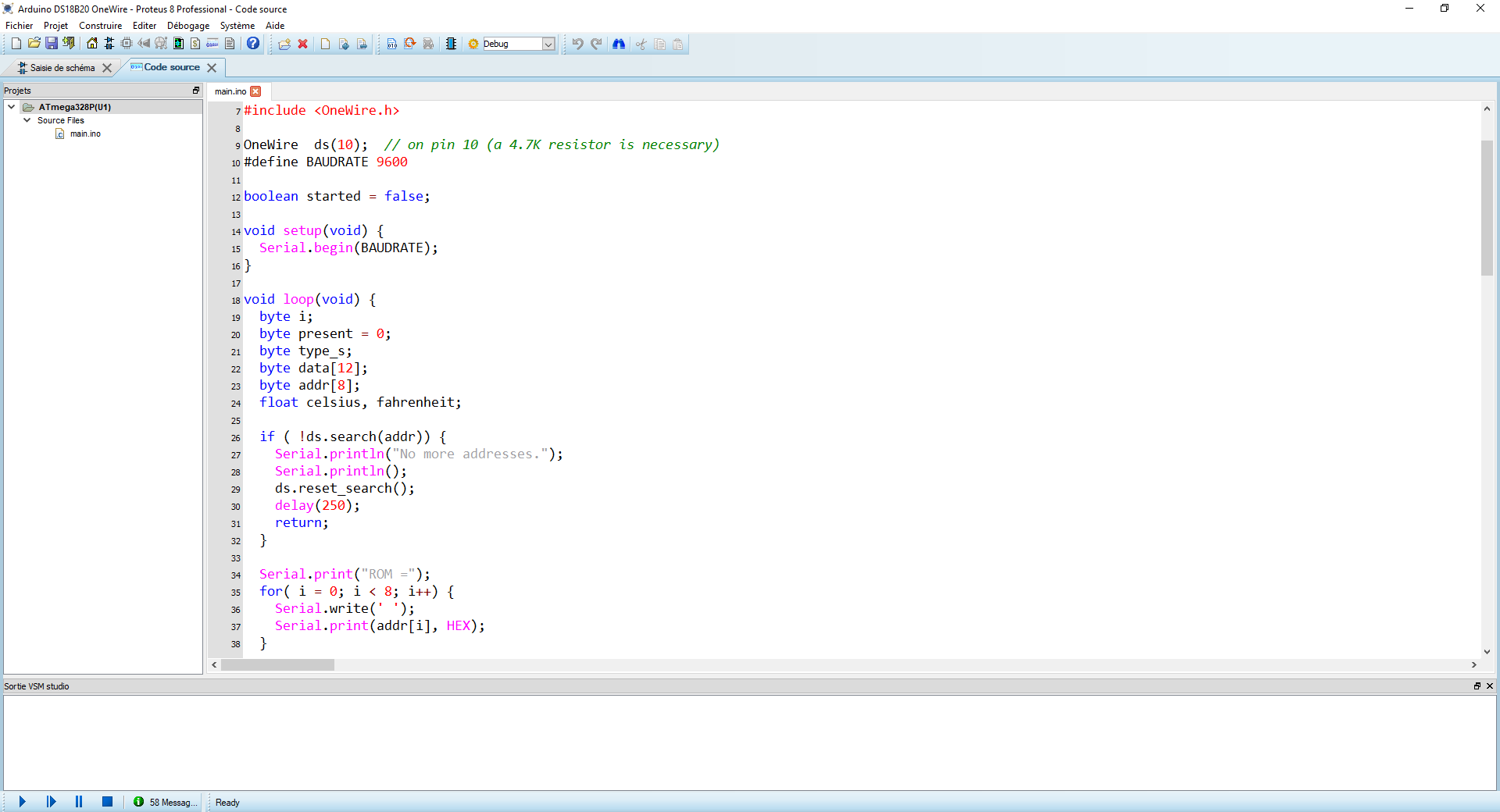

Programme: Arduino DS18B20 OneWire.ino

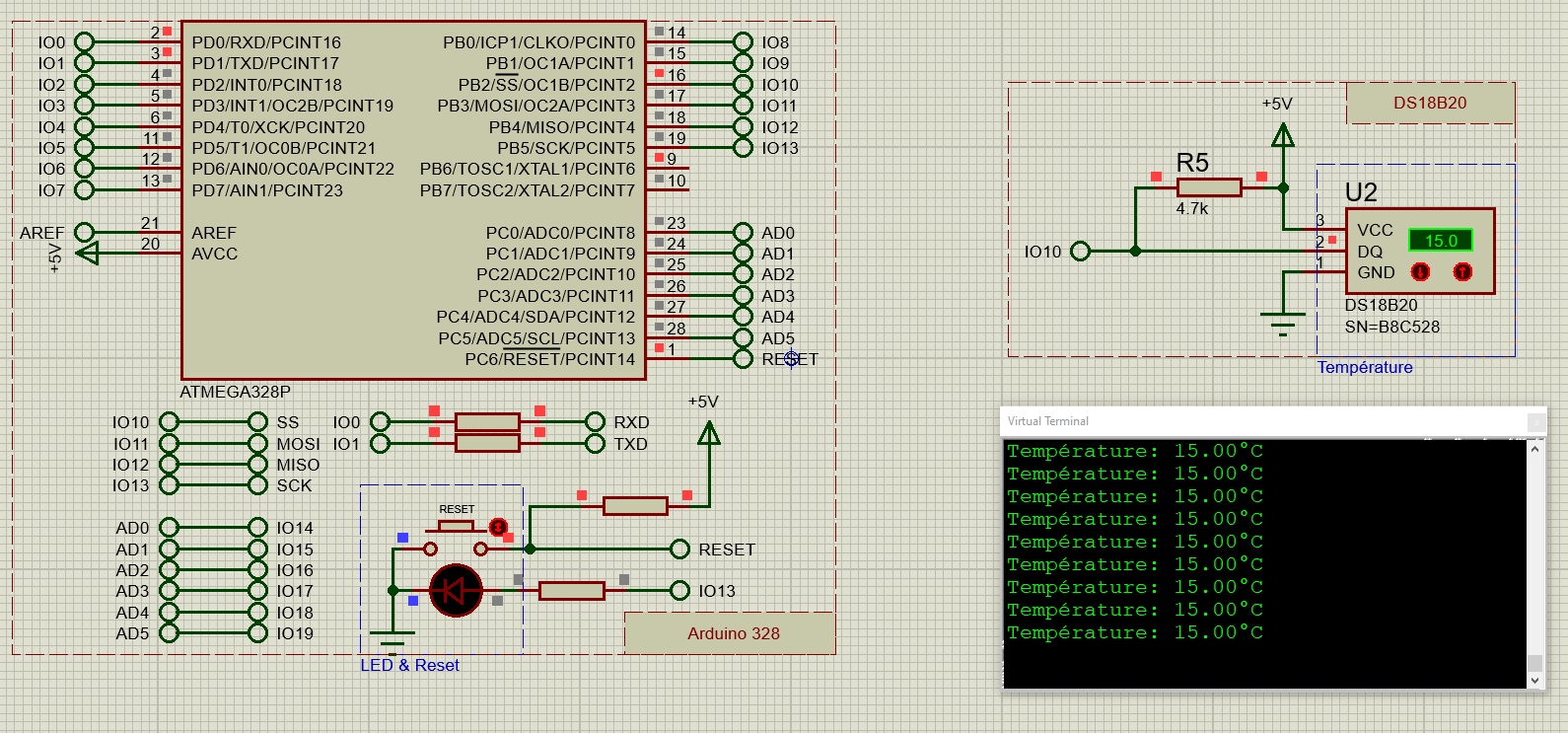

Schéma structurel: BL_DS18B20_V1.pdsprj

#include <OneWire.h>       // Inclusion de la librairie OneWire
#define DS18B20 0x28       // Adresse 1-Wire du DS18B20
#define DS18S20 0x10       // Adresse 1-Wire du DS18S20
#define BROCHE_ONEWIRE 10  // Broche utilisée pour le bus 1-Wire

OneWire ds(BROCHE_ONEWIRE); // Création de l'objet OneWire ds

// Fonction récupérant la température depuis le DS18B20
// Retourne true si tout va bien, ou false en cas d'erreur
boolean getTemperature(float *temp){
  byte data[9], addr[8];
  // data : Données lues depuis le scratchpad
  // addr : adresse du module 1-Wire détecté

  if (!ds.search(addr)) { // Recherche un module 1-Wire
    ds.reset_search();    // Réinitialise la recherche de module
    return false;         // Retourne une erreur
  }

  if (OneWire::crc8(addr, 7) != addr[7]) // Vérifie que l'adresse a été correctement reçue
    return false;                        // Si le message est corrompu on retourne une erreur

  if (addr[0] != DS18B20) { // Vérifie qu'il s'agit bien d'un DS18B20
    return false;           // Si ce n'est pas le cas on retourne une erreur
  }

  ds.reset();             // On reset le bus 1-Wire
  ds.select(addr);        // On sélectionne le DS18B20

  ds.write(0x44, 1);      // On lance une prise de mesure de température
  delay(800);             // Et on attend la fin de la mesure > 750ms

  ds.reset();             // On reset le bus 1-Wire
  ds.select(addr);        // On sélectionne le DS18B20
  ds.write(0xBE);         // On envoie une demande de lecture du scratchpad

  for (byte i = 0; i < 9; i++) // On lit le scratchpad
    data[i] = ds.read();       // Et on stock les octets reçus

  // Calcul de la température en degré Celsius
  *temp = ((data[1] << 8) | data[0]) * 0.0625;

  // Pas d'erreur
  return true;
}

// setup()
void setup() {
  Serial.begin(9600); // Initialisation du port série
}

// loop()
void loop() {
  float temp;

  // Lit la température ambiante à ~1Hz
  if(getTemperature(&temp)) {

    // Affiche la température
    Serial.print("Température: ");
    Serial.print(temp);
    Serial.write(176);         // caractère °
    Serial.write('C');        // Celsius
    Serial.println();
  }
}

le programme de lecture du DS18B20
