Définitions |
Contact à fermeture :
C'est un contact qui est normalement ouvert (Normally Open) au repos. Il se ferme lorsqu'il est actionné. On désigne ce type de contact par des lettres minuscules a, b, c... Ses bornes sont repérées par des chiffres.

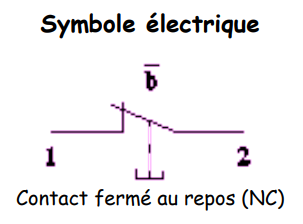

Contact à ouverture :
C'est un contact qui est normalement fermé (Normally Closed) au repos et qui s'ouvre lorsqu'il est actionné. On désigne ce type de contact par des lettres a, b, c, a/, b/, c/ ( a se lit "a barre"). Ses bornes sont repérées par des chiffres, 1 et 2 ici.

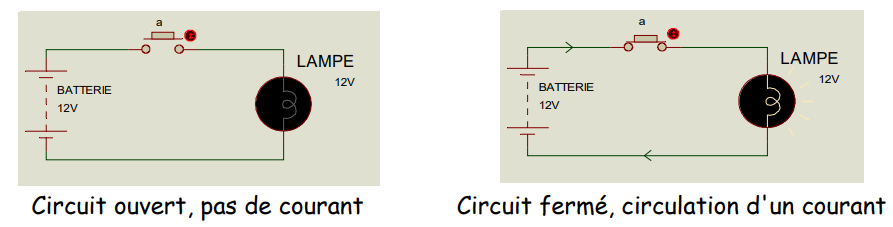

État d'un circuit électrique :
Un circuit électrique est dit passant, ou fermé, lorsqu'un courant électrique circule dans ce circuit. Cela implique qu'il y ait continuité de ce circuit, c’est à dire que le contact établisse le circuit. Un circuit électrique est non passant, ou ouvert, si le courant ne peut pas circuler dans ce circuit. Un circuit électrique comprend au minimum, une source d'énergie, un récepteur et un contact.

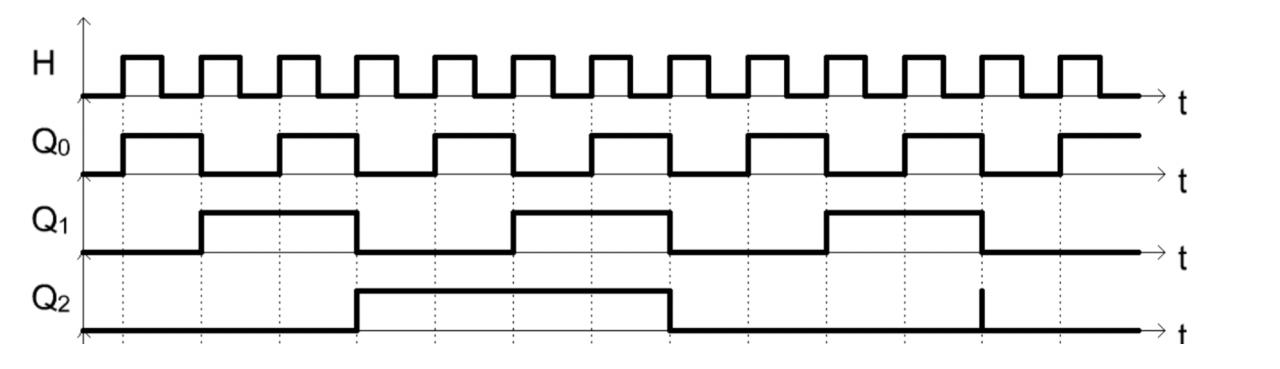

Chronogramme :
Un chronogramme est une représentation schématique temporelle de l’évolution d’un système automatisé en fonction des variations d’état d’une ou plusieurs entrées.
Cette évolution est représentée sous la forme suivante :
