Fonction ET-NON |
Fonction ET-NON
( NAND, No-AND )
- Équation : S = a . b ( lire S égal a ET b le tout barre )
- S reproduit l'inverse du produit des variables d’entrée a et b.

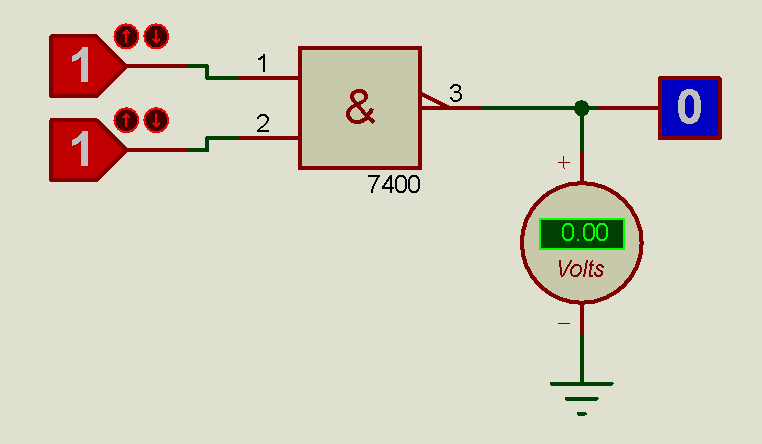

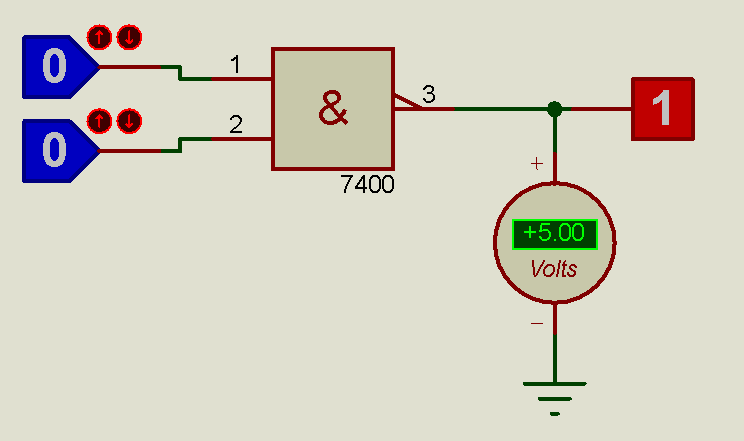

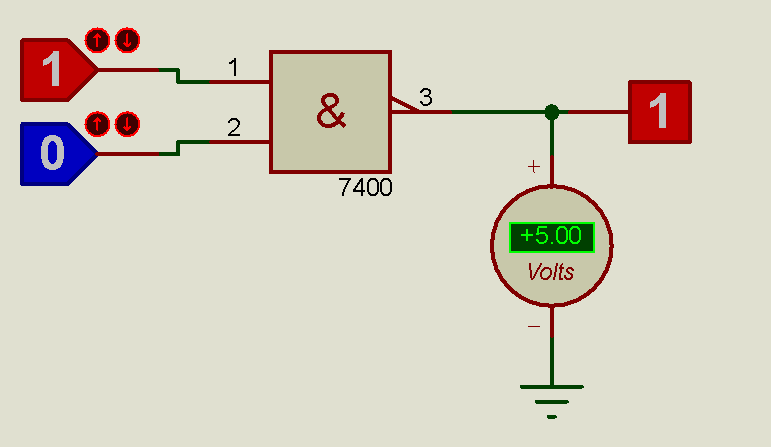

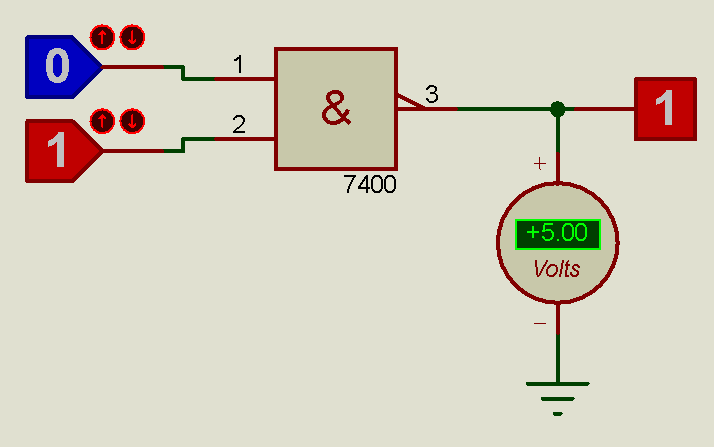

La sortie S est au niveau bas, si a = 1 ET b = 1, sinon S est au niveau haut
|
Symbole électrique (IEEE/IEC) |

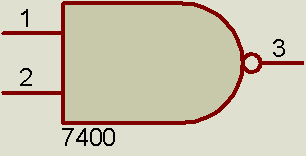

Symbole électrique (< 1970) |
|
|
|
|
Table de vérité |

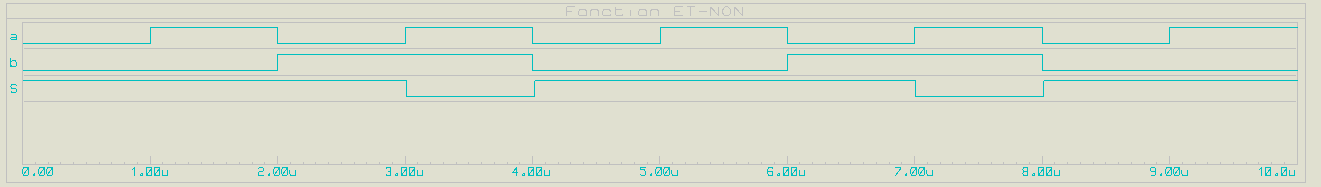

Chronogramme |
|
|
|
|
|
|
|
|
Porte ET_NON à 3 entrées
- Équation : S = a . b . c ( lire S égal a ET b ET c le tout barre)
La sortie S est au niveau bas, si a = 1 ET b = 1 ET c = 1 , sinon S est au niveau haut
|
Symbole électrique (IEEE/IEC) |

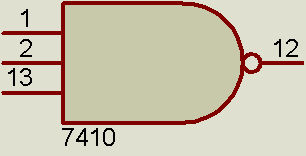

Symbole électrique (< 1970) |
|
|
|
|
Table de vérité |

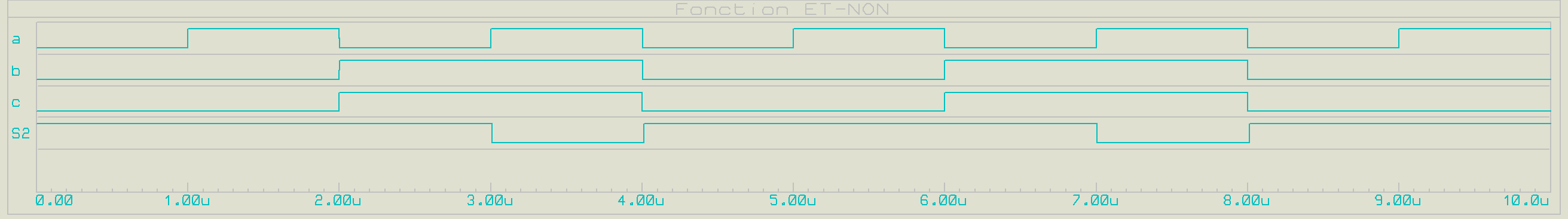

Chronogramme |
|
|
|
Remarque:
La fonction ET-NON, est une fonction universelle, c’est à dire que les fonctions OUI, NON, OU, ET peuvent être réalisées avec uniquement des opérateurs ET-NON.
Ainsi toute fonction même complexe peut être réalisée avec uniquement des portes NAND.
Exemples
a) Réaliser une porte NON à l'aide d'une porte ET-NON
b) Réaliser une porte Et à 2 entrées à l'aide de portes ET-NON
c) Réaliser une porte OU à 2 entrées à l'aide de portes ET-NON
