Fonction ET |
Fonction ET
( AND )
- Équation : S = a . b ( lire S égal a ET b )
- S reproduit le produit des variables d’entrée a et b.

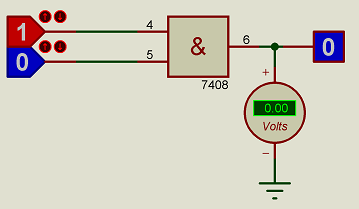

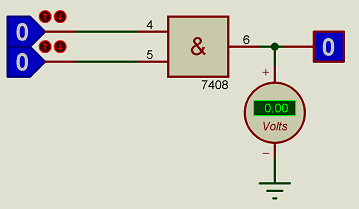

La sortie S est au niveau haut, si a = 1 ET b = 1, sinon S est au niveau bas
|

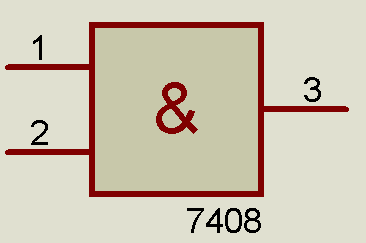

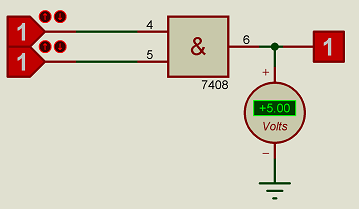

Symbole électrique (IEEE/IEC) |

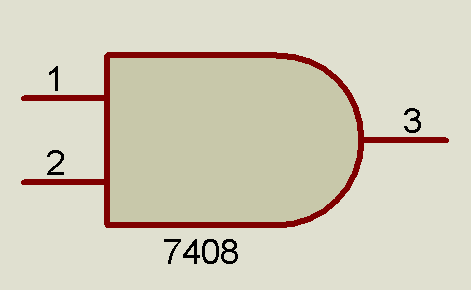

Symbole électrique (< 1970) |
|
|
|
|
Table de vérité |

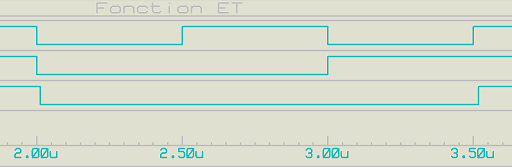

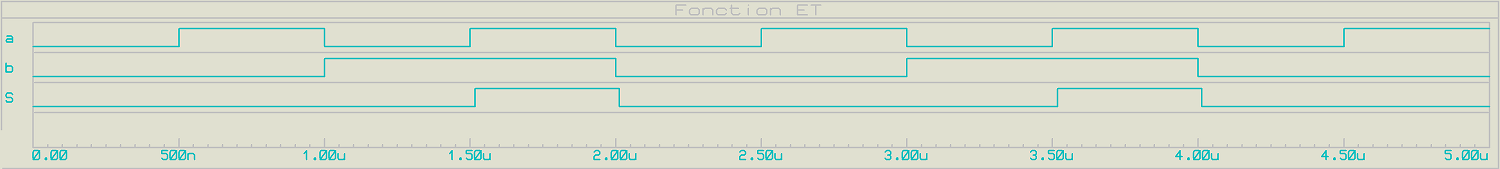

Chronogramme |
|
|
|
|
|
|
|
|
Porte ET à 3 entrées
- Équation : S = a . b . c ( lire S égal a ET b ET c )
La sortie S est au niveau haut, si a = 1 ET b = 1 ET c = 1 , sinon S est au niveau bas
|

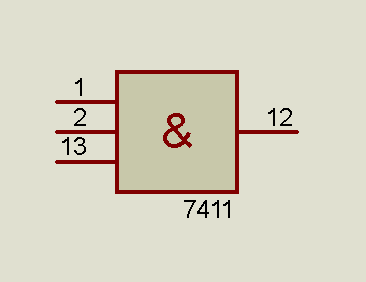

Symbole électrique (IEEE/IEC) |

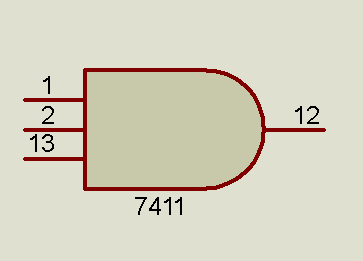

Symbole électrique (< 1970) |
|
|
|
|

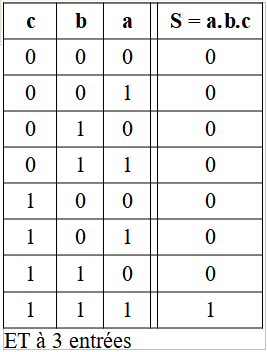

Table de vérité |

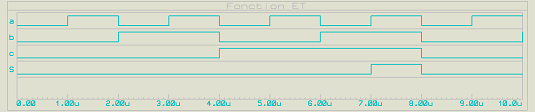

Chronogramme |
|
|
|
remarque:
- la fonction ET est commutative a . b = b . a
- la fonction ET est associative (a . b) . c = a . ( b . c ) = a . b . c
Q: comment réaliser une fonction ET à 3 variables à l'aide de portes ET à 2 entrées ?
Q: comment réaliser une fonction ET à 4 variables à l'aide de portes ET à 2 entrées ?
