Fonction OU-Exclusif
( XOR, eXclusif OR )
Équation : S = a ⊕ b S = a.b + a.b ( lire S égal a OU exclusif b )
S reproduit la somme des variables d’entrée a et b.
La sortie S est au niveau haut, si l'une des deux entrées est à 1, sinon S est au niveau bas
|
Symbole électrique (IEEE/IEC) |

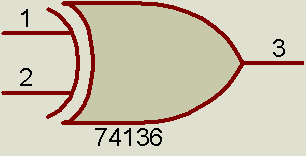

Symbole électrique (< 1970) |
|
|
|
|

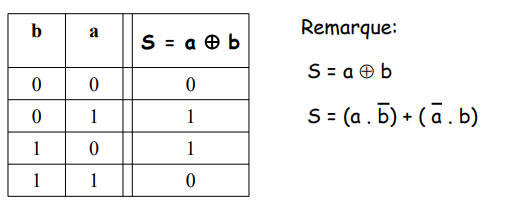

Table de vérité |

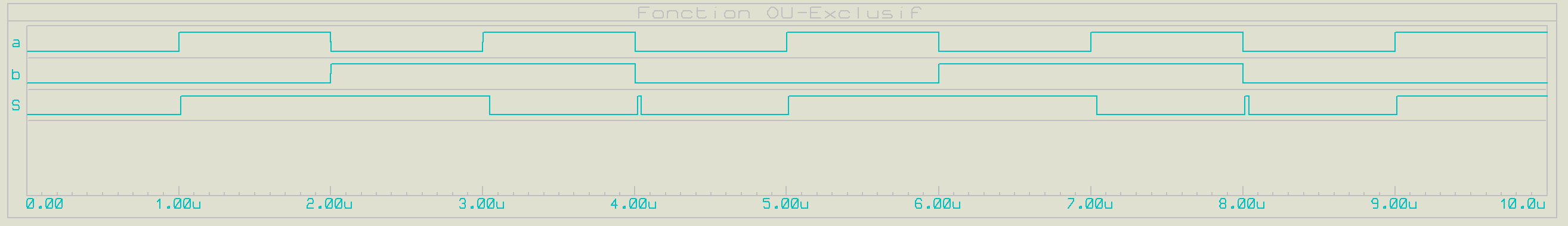

Chronogramme |
|
|
|
exercices
Compléter les chronogrammes suivants

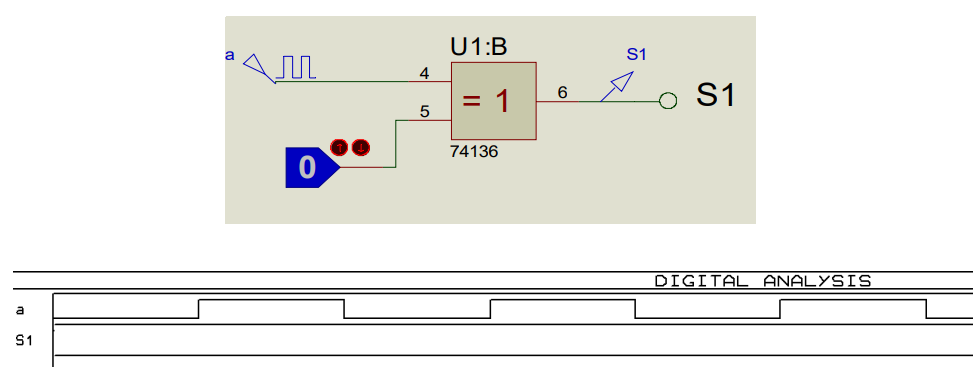

montage a)

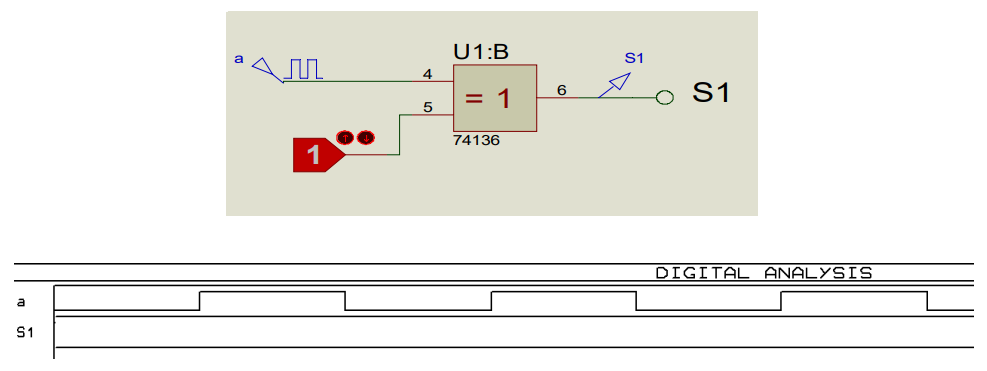

montage b)

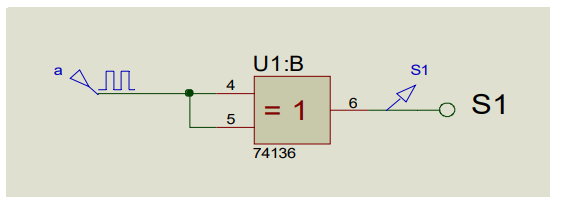

montage c)
