Fonction OU-NON |
Fonction OU-NON
( NOR, No-OR )
- Équation : S = a + b ( lire S égal a OU b le tout barre )
- S reproduit l'inverse de la somme logique des variables d’entrée a et b.
La sortie S est au niveau bas, si a = 1 OU b = 1, sinon S est au niveau haut
|

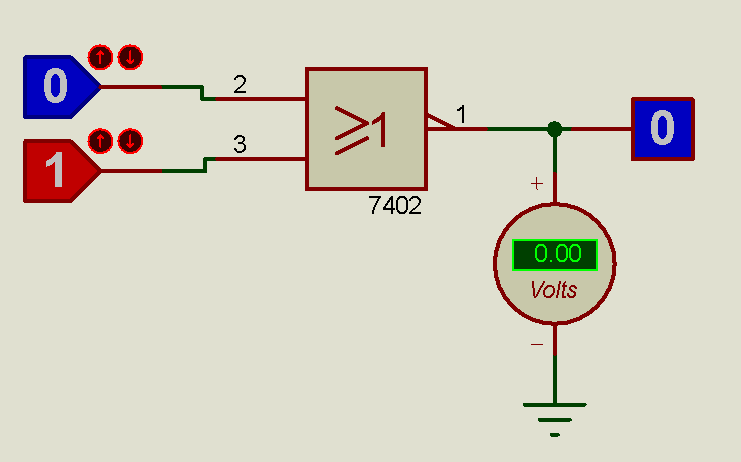

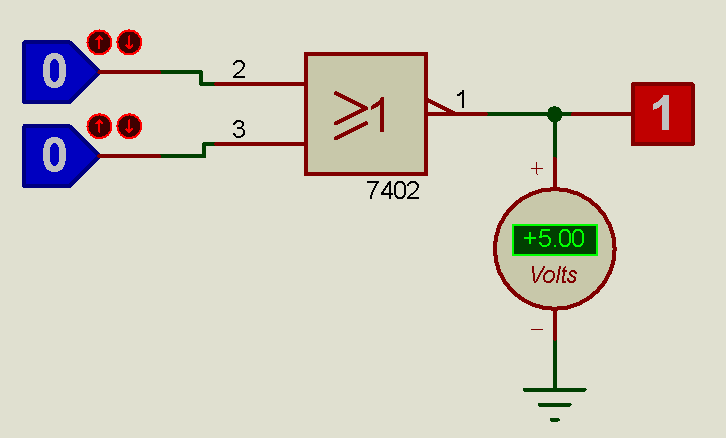

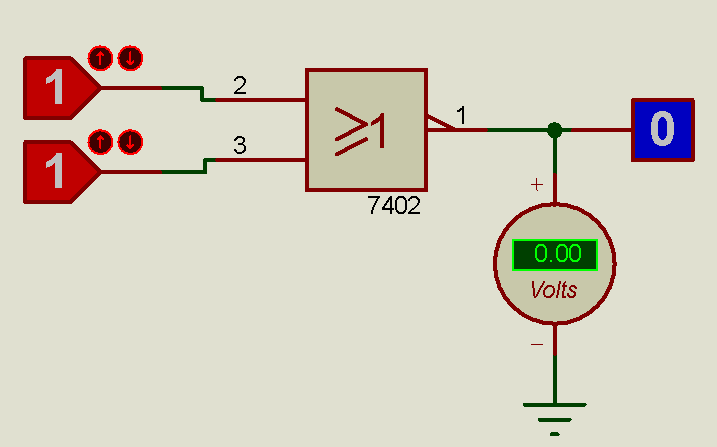

Symbole électrique (IEEE/IEC) |

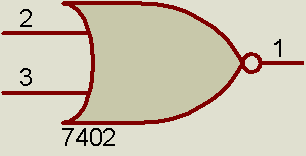

Symbole électrique (< 1970) |
|
|
|
|
Table de vérité |

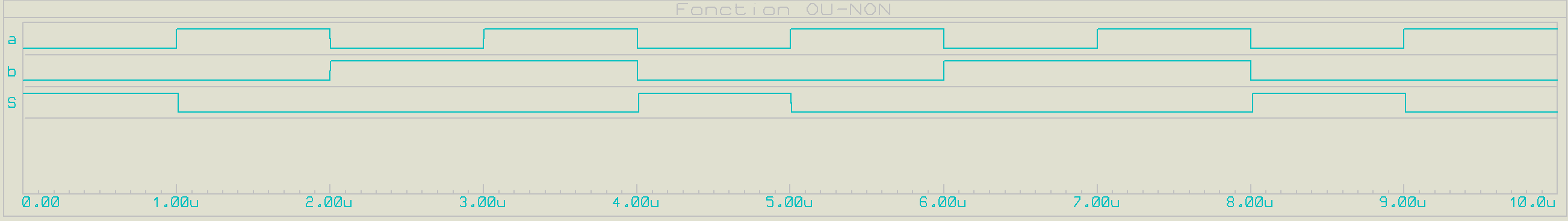

Chronogramme |
|
|
|
|
|
|
|
|
Porte OU_NON à 3 entrées
- Équation : S = a + b + c ( lire S égal a OU b OU c le tout barre)
La sortie S est au niveau bas, si a = 1 OU b = 1 OU c = 1 , sinon S est au niveau haut
|
Symbole électrique (IEEE/IEC) |

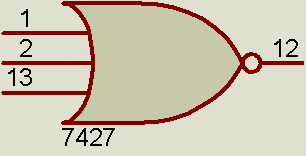

Symbole électrique (< 1970) |
|
|
|
|

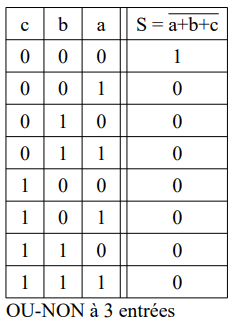

Table de vérité |

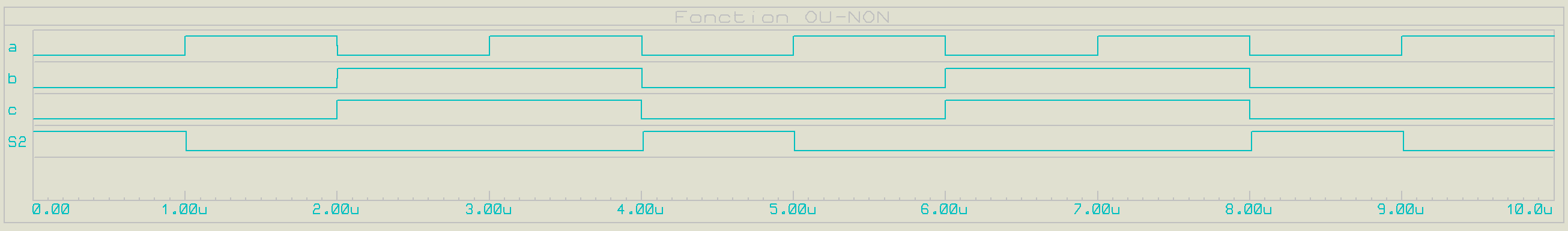

Chronogramme |
|
|
|
Remarque:
La fonction OU-NON, est aussi une fonction universelle, c’est à dire que les fonctions OUI, NON, OU, ET, ET-NON peuvent être réalisées avec uniquement des opérateurs OU-NON.
Ainsi toute fonction même complexe peut être réalisée avec uniquement des portes NOR.
Exemples
a) Réaliser une porte NON à l'aide d'une porte OU-NON
b) Réaliser une porte Et à 2 entrées à l'aide de portes OU-NON
c) Réaliser une porte OU à 2 entrées à l'aide de portes OU-NON
d) Réaliser une porte ET-NON à 2 entrées à l'aide de portes OU-NON
