Fonction OU |
Fonction OU
( OR )
- Équation : S = a + b ( lire S égal a OU b )
- S reproduit la somme logique des variables d’entrée a et b.
La sortie S est au niveau haut, si a = 1 OU b = 1, sinon S est au niveau bas
Attention le OU est inclusif, la sortie est à 1 si au moins une des entrées est à 1, ce qui justifie l’emploi du symbole « ≥ 1 »
|
Symbole électrique (IEEE/IEC) |

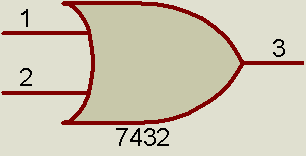

Symbole électrique (< 1970) |
|
|
|
|

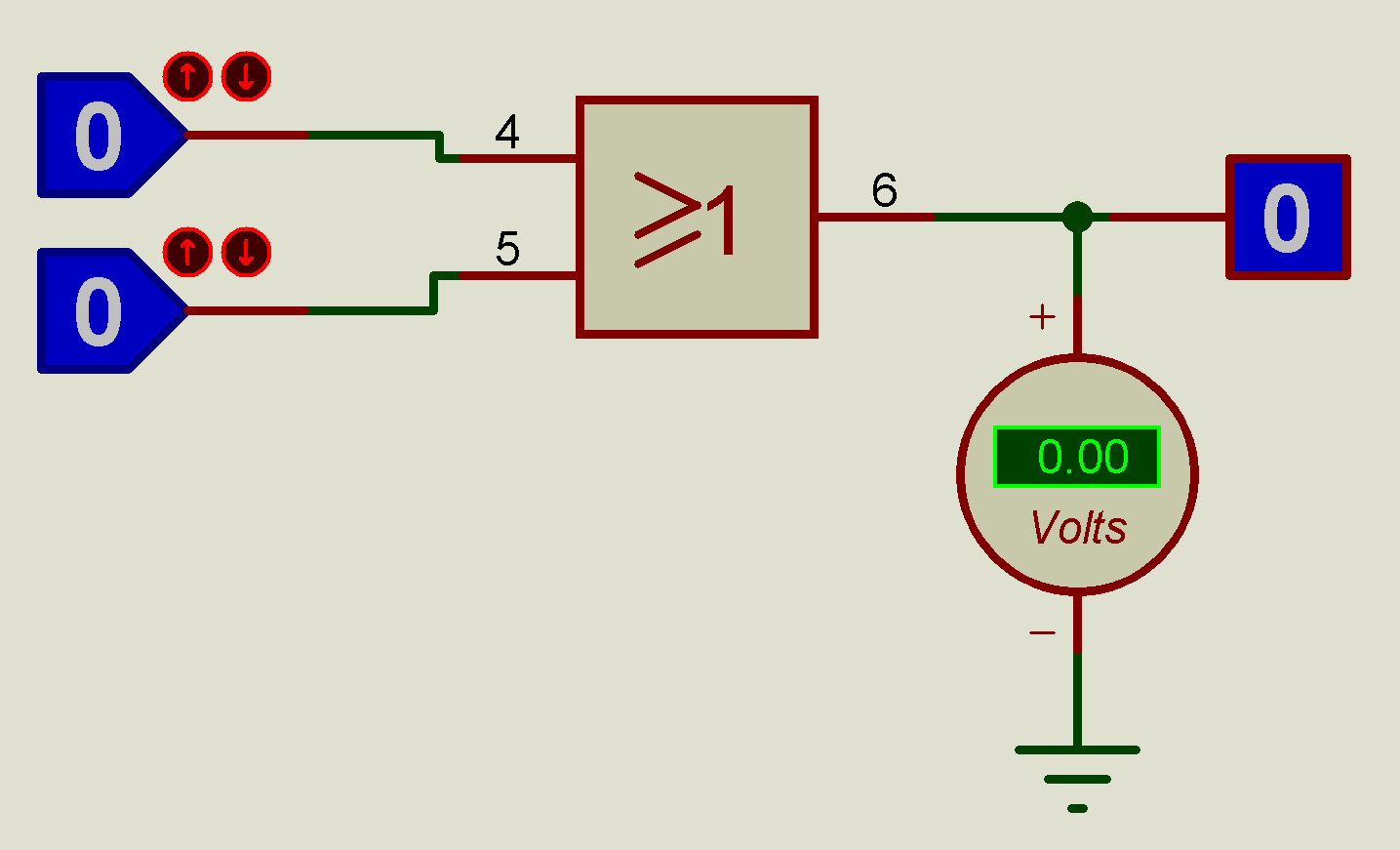

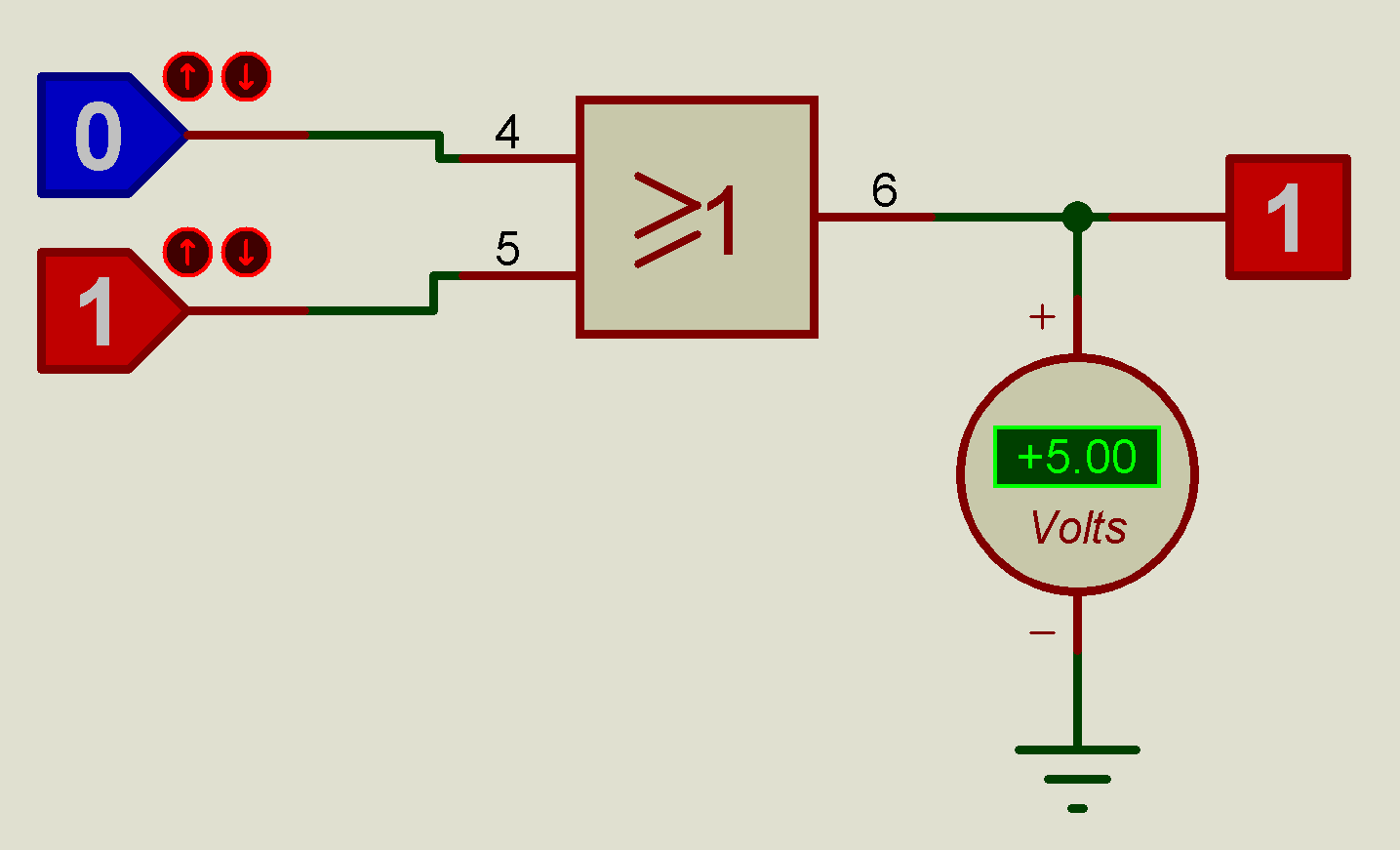

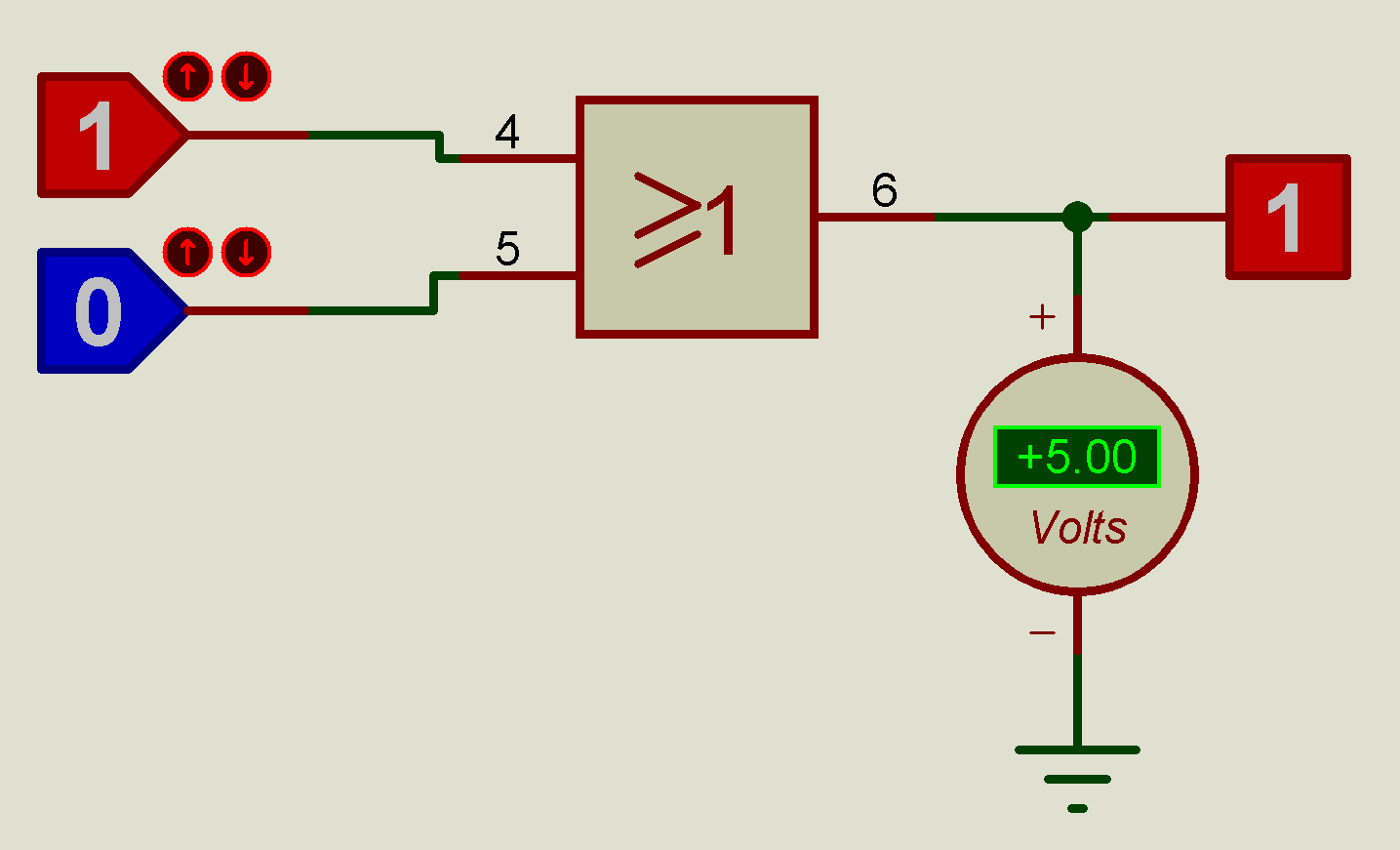

Table de vérité |

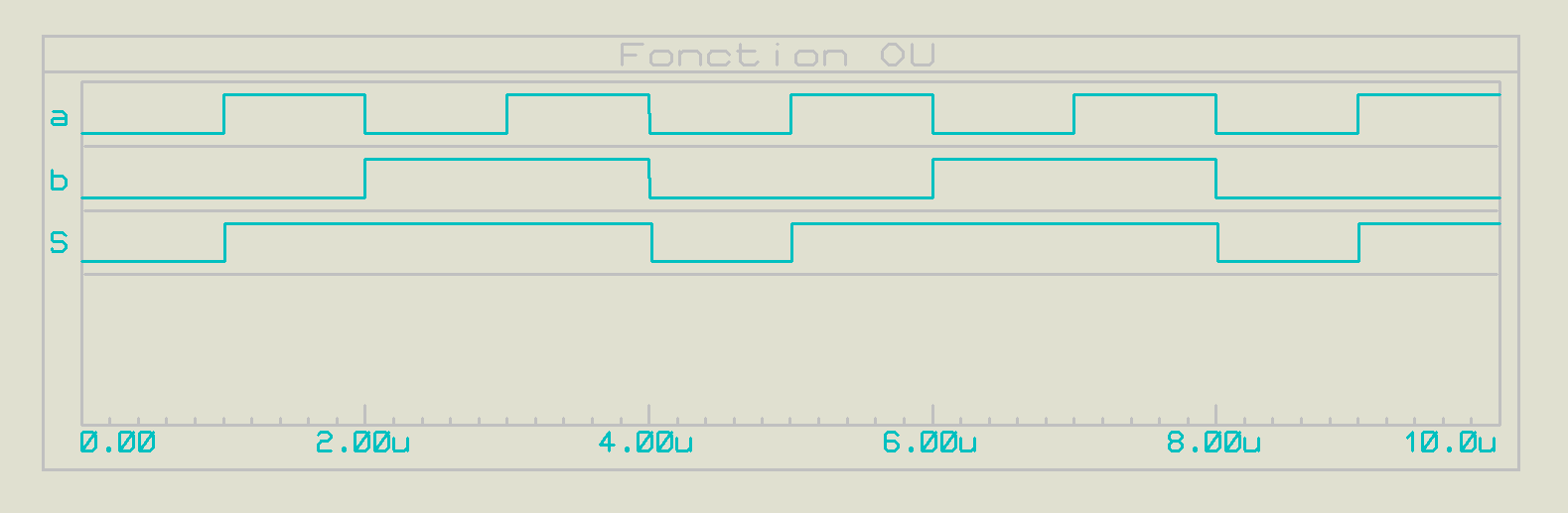

Chronogramme |
|
|
|
|
|
|
|
|
Porte OU à 3 entrées
- Équation : S = a + b + c ( lire S égal a OU b OU c )
La sortie S est au niveau haut, si a = 1 OU b = 1 OU c = 1 , sinon S est au niveau bas
|

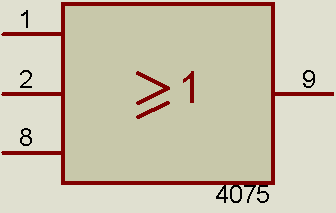

Symbole électrique (IEEE/IEC) |

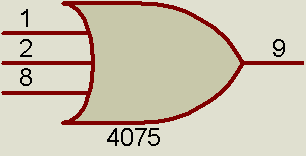

Symbole électrique (< 1970) |
|
|
|
|

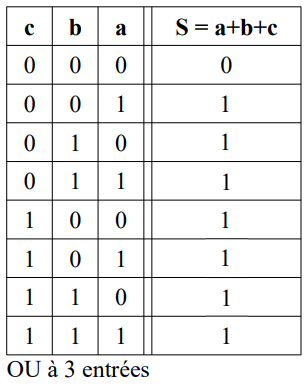

Table de vérité |

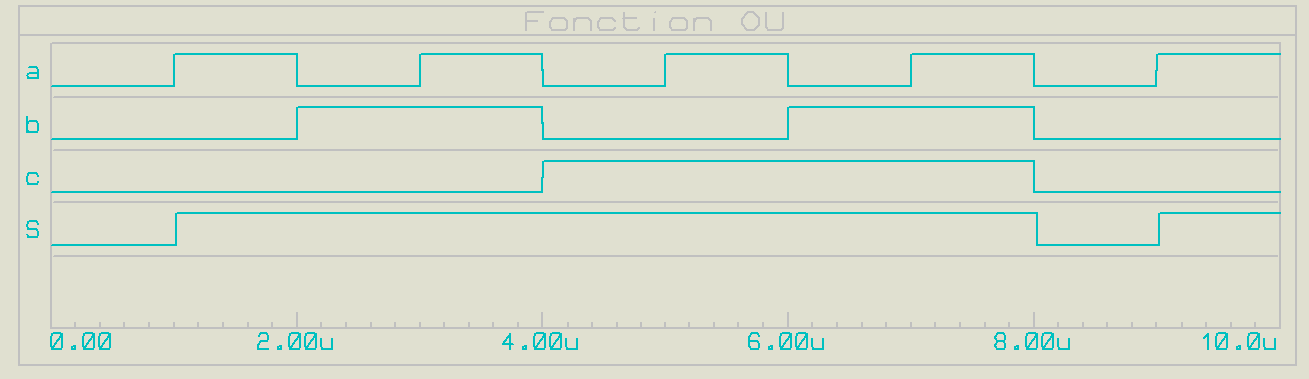

Chronogramme |
|
|
|
remarque:
- la fonction OU est commutative a + b = b + a
- la fonction OU est associative (a + b) + c = a + ( b + c ) = a + b + c
Q: comment réaliser une fonction OU à 4 variables à l'aide de portes OU à 2 entrées ?
