Table de vérité |
Table de vérité :
Une table de vérité est la représentation de l’évolution du comportement d’un système automatisé en fonction des variations de ses entrées. Chacune des variables est représentée sous une écriture binaire. Une table de vérité s'utilise principalement en logique combinatoire.

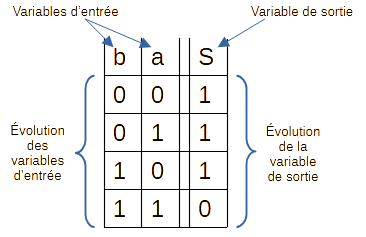

Elle est représentée sous la forme suivante :
Logigramme :
Un logigramme est un schéma structurel représentant une succession de symboles logiques permettant d’obtenir par combinaison de variables d’entrées la sortie recherchée. Attention, les fonctions logiques sont des opérateurs logiques et non des opérateurs mathématiques. Le résultat obtenu sera un résultat logique et non un résultat mathématique.
