La Bascule JK déclenchée sur front |
La Bascule JK déclenchée sur un front montant de l'horloge
(flip-flop JK positive-edge trigger)
Fonctionnement
C'est une bascule disposant de deux entrées, respectivement appelées J (Jump: sauter par dessus) et K (Knock-out).
Comme pour la bascule RS, l'entrée J sert à la mise à 1 et l'entrée K à la remise à 0.
La différence entre la bascule JK et la bascule RS réside dans le fait qu'il n'y a plus l'état indécis.
La combinaison J=1 et K=1 est utilisée pour faire basculer (Toggle) la sortie, dans ce cas elle passe à l'état complémentaire (si Q valait 0, elle passe à 1, et inversement) .
|
Symbole électrique (norme IEEE / IEC) |
Table de fonctionnement |
Graphe d' évolution |
|
|
|
|
|

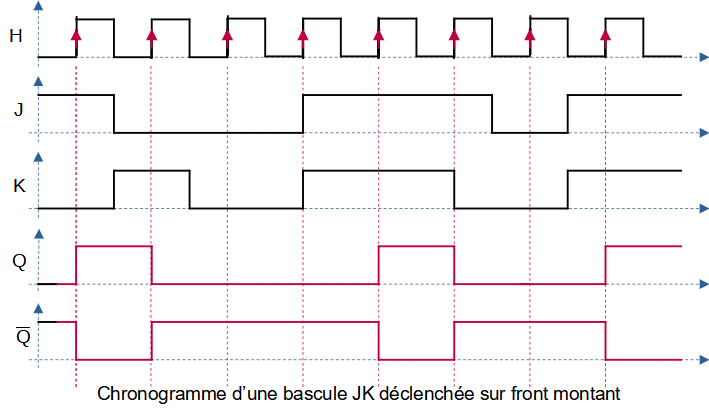

Chronogramme de fonctionnement |
|
|
La Bascule JK déclenchée sur front descendant
(flip-flop JK negative-edge trigger)
|
Symbole électrique (norme IEEE/IEC) |
Table de fonctionnement |
Graphe d' évolution |
|
|
|
|
Exemple d'une structure (74HC73.PDF)
|
|

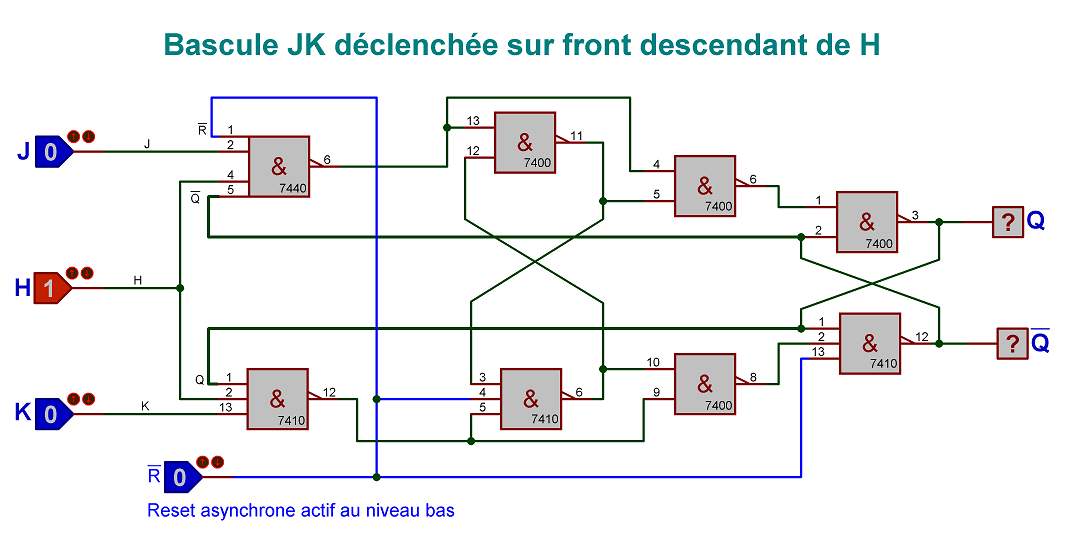

le schéma structurel version Proteus 7.xx JK_flip_flop_nand.DSN
le schéma structurel version Proteus 8.xx JK_flip_flop_nand.pdsprj

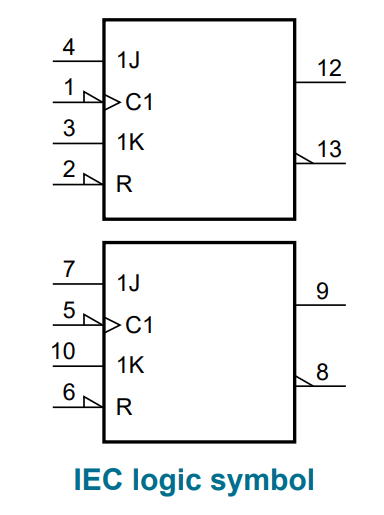

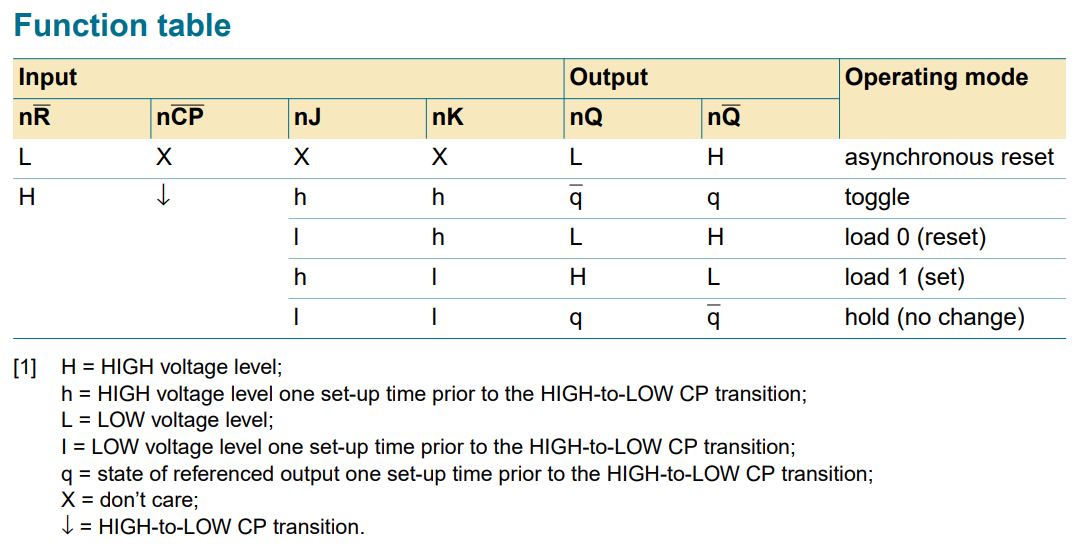

Dual JK flip-flop with reset; negative-edge trigger
(Double bascule JK déclenchée sur front descendant avec remise à zéro asynchrone)
|
|
|
Précision
l'étymologie de la Bascule JK
• J'utilise avec mes élèves J pour Jump (aller vers le haut) et K pour Knock- out (aller vers le bas) comme moyen memo-technique en réalité, pour certains les lettres J et K ont été choisies en hommage à Jack Kilby, l'inventeur du circuit intégré chez Texas Instruments
En réalité le terme et le concept de la bascule JK ont été inventés par le Docteur Eldred Nelson au début des années 1950, alors qu'il travaillait comme scientifique pour l'entreprise américaine Hughes Aircraft.
L'origine du nom provient d'une simple suite de lettres de l'alphabet :
• Lors de la conception d'un système logique complexe, le docteur Nelson a attribué des lettres aux entrées de ses différentes bascules (A et B pour la première, C et D pour la deuxième, etc.).
• Les entrées de la cinquième bascule ont ainsi hérité des lettres J et K.
Bien que certains mnémotechniques associent aujourd'hui ces lettres à Jump et Kill ou fassent un clin d'œil à Jack Kilby (l'inventeur du circuit intégré), l'attribution initiale par Eldred Nelson était purement alphabétique. L'histoire de cette invention a ensuite été popularisée en 1968 par un ingénieur du JPL, P. L. Lindley, dans le magazine d'électronique EDN
