Mémoire à Marche Prioritaire |
|
|
||||||||||||||||||||||||||||||||||||
|
Groupement jaune X = M |
Groupement orange X = x . A |
|
x |
MA |
00 |
01 |
11 |
10 |
|
0 |
|
0 |
0 |
1 |
1 |
|
1 |
|
1 |
0 |
1 |
1 |
X = M + ( A . x )

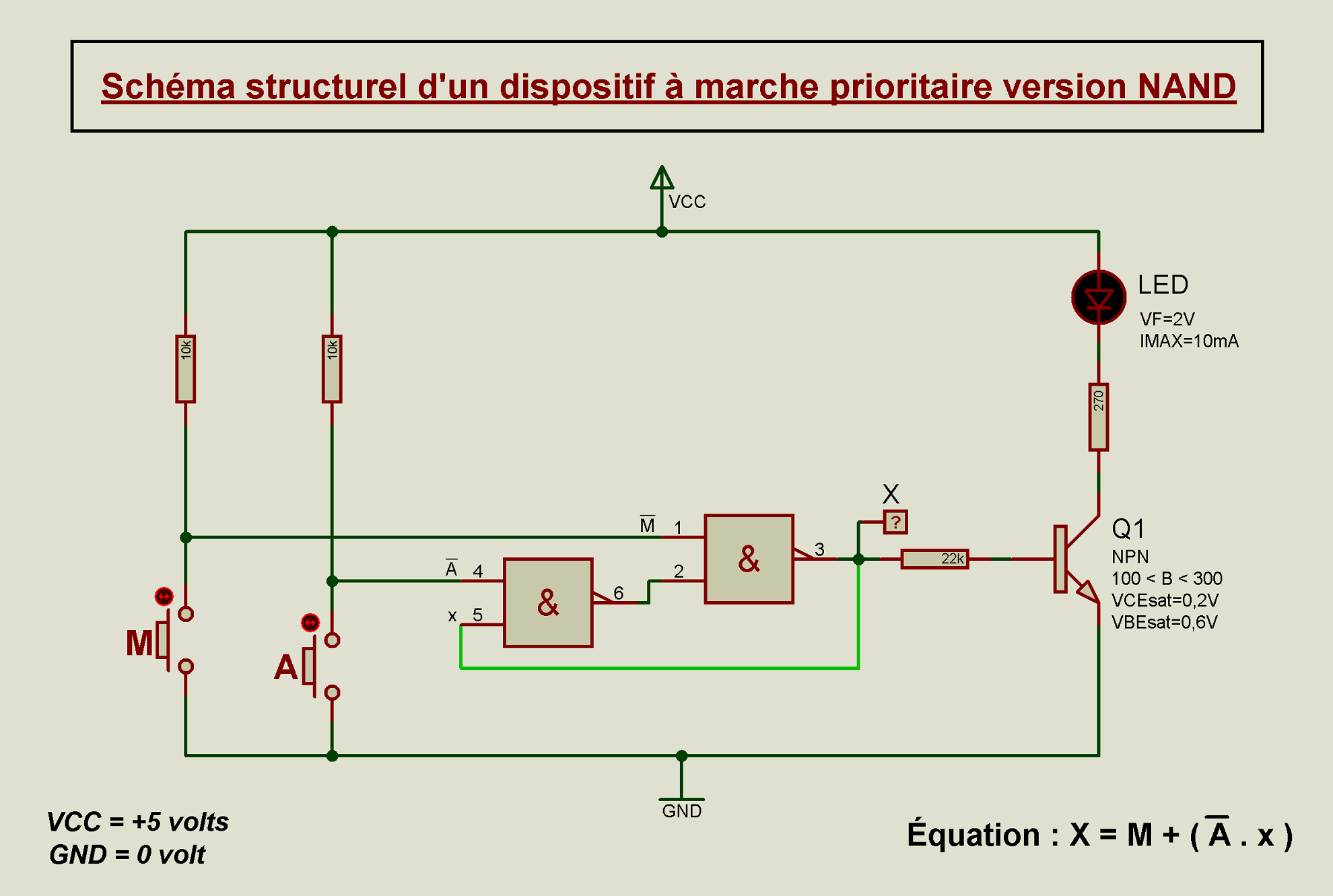

Ce dispositif peut être réalisé à l'aide de portes ET-NON (NAND)
Marche_prioritaire_NAND.pdsprj

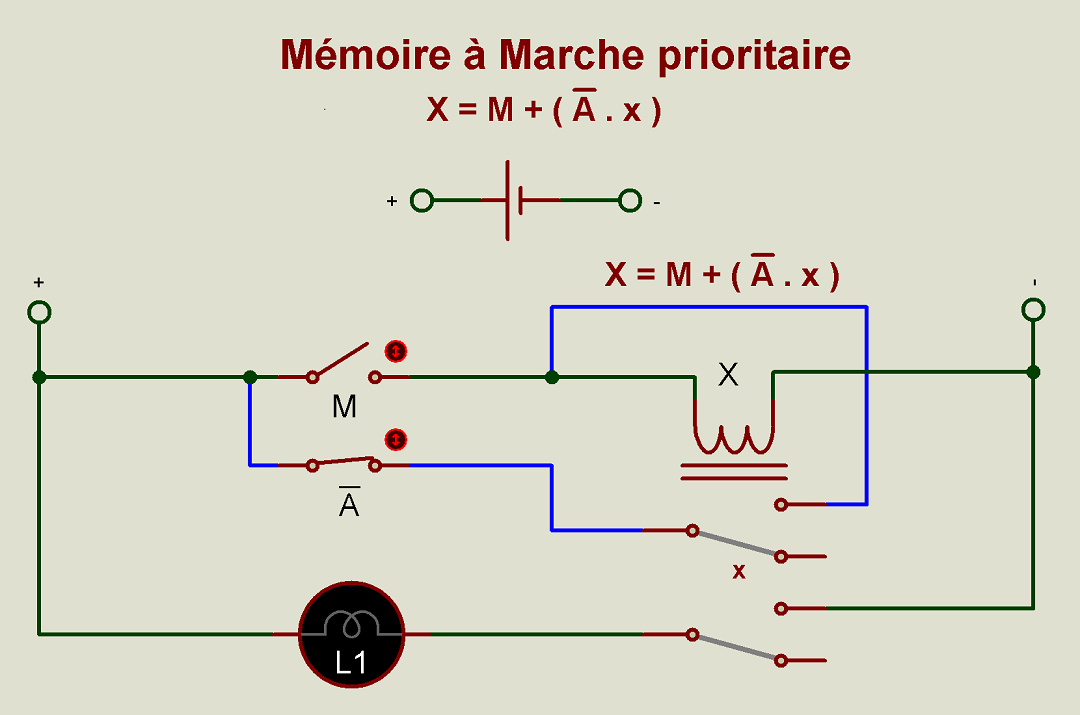

Ou avec de simples contacts et un relais.
Marche_prioritaire_contact.DSN
Marche_prioritaire_contact.pdsprj
