Modulo 10

Compteur Synchrone Modulo 10

I - Réalisation à l'aide de bascules JK

I -1- Il faut quatre bascules pour réaliser ce compteur, qui compte de 0 à 9.

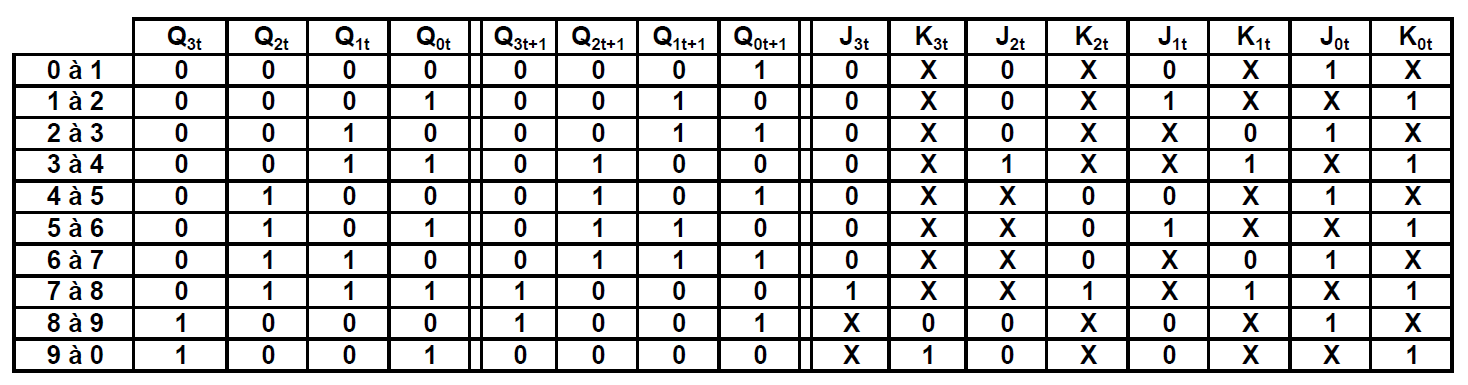

Tableau de synthèse

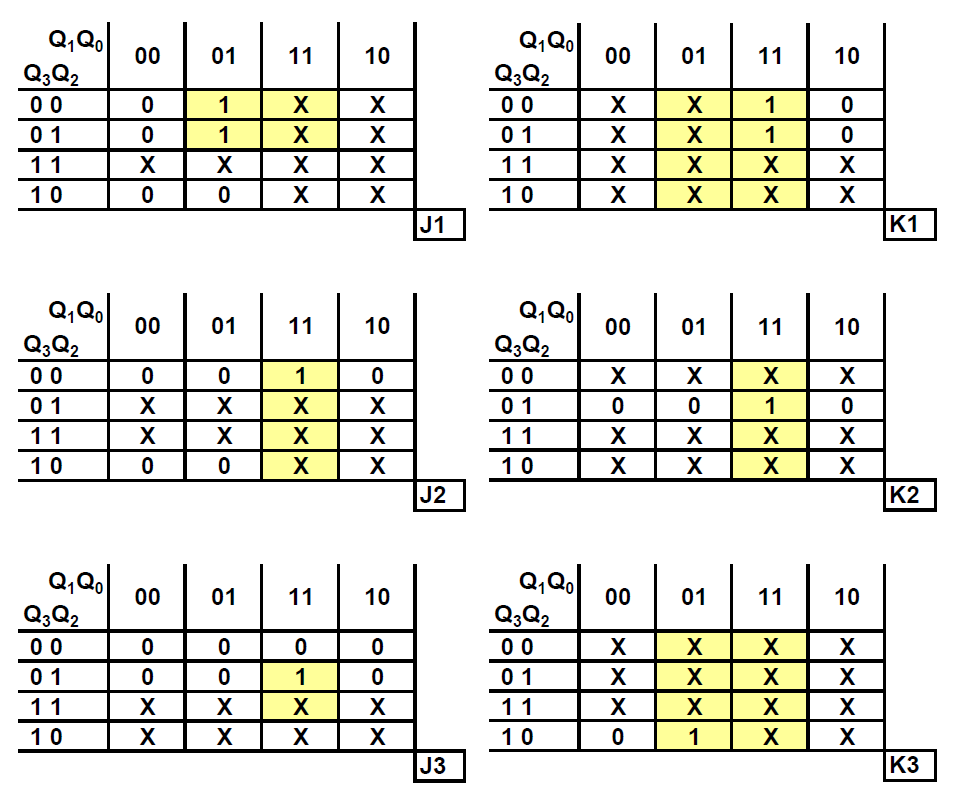

I - 2 - Recherche des équations des entrées J et K des bascules.

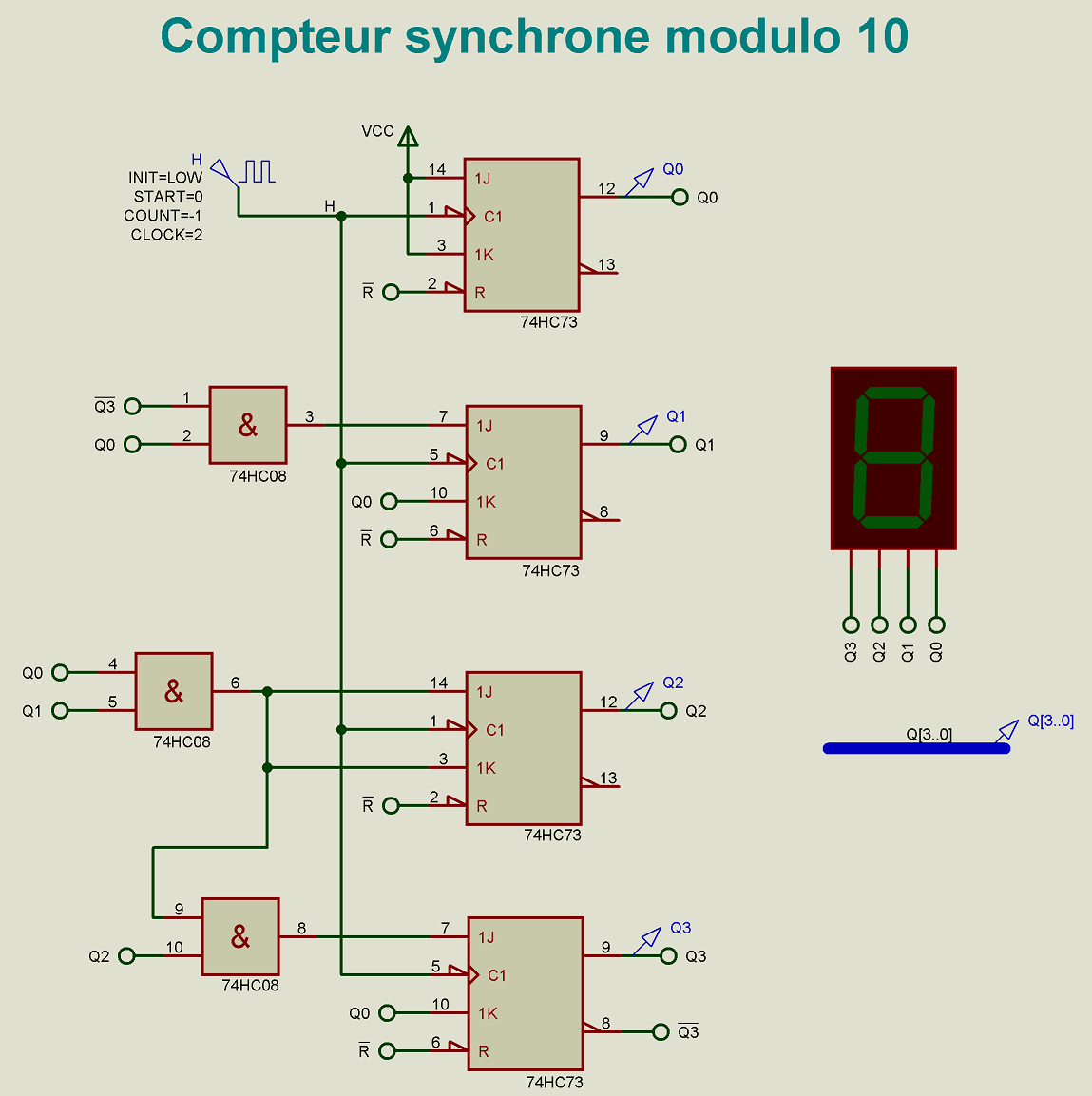

Schéma structurel

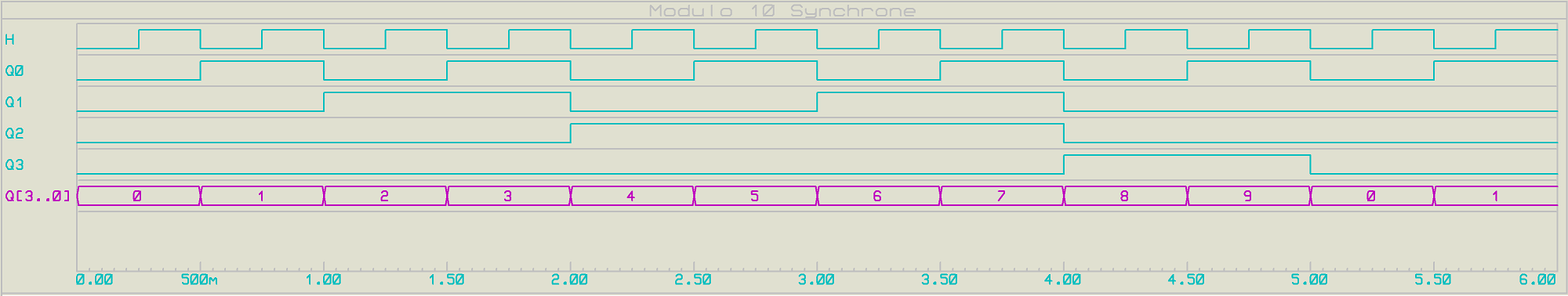

Chronogramme
