Modulo 8

Compteur Synchrone Modulo 8

I - Réalisation à l'aide de bascules JK

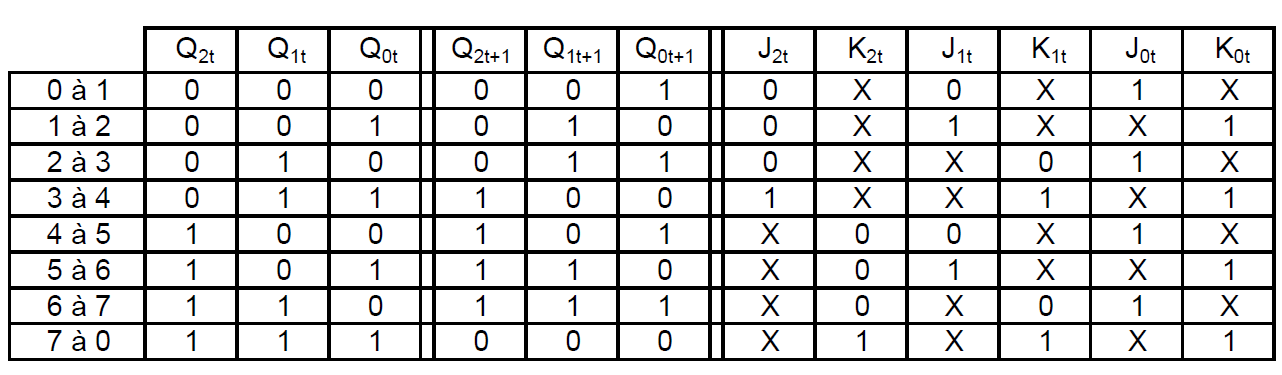

Tableau de synthèse

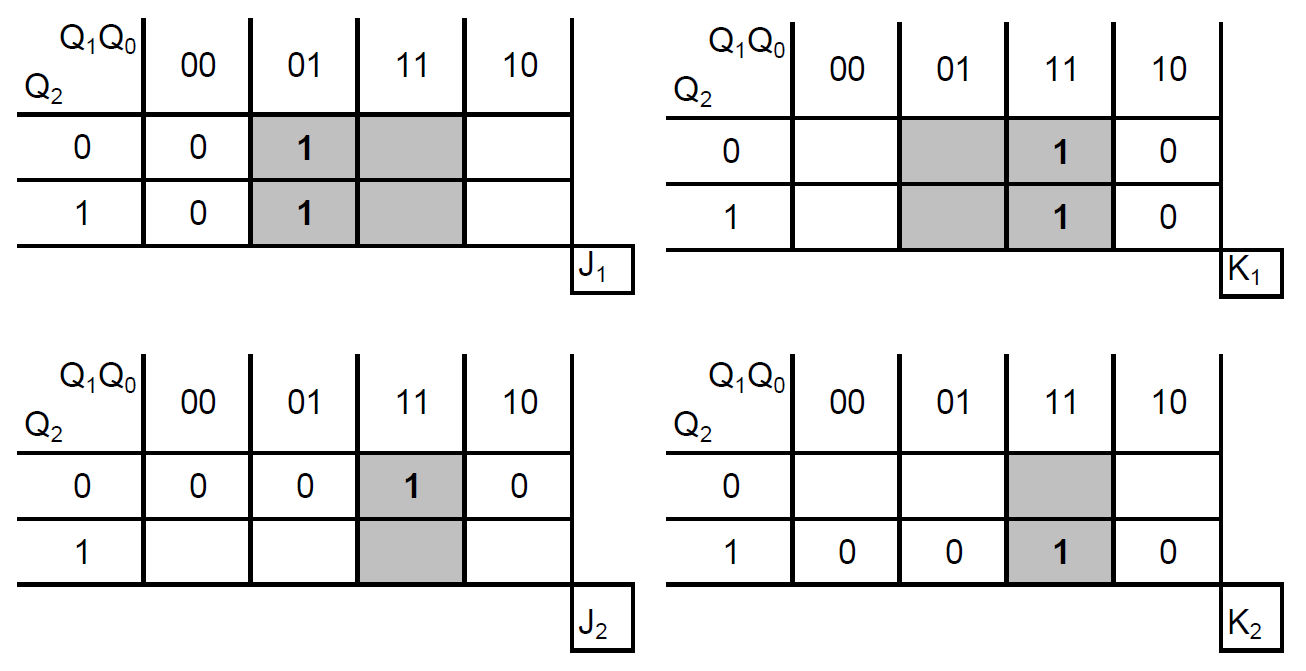

J0 = K0 = 1                 J1 = K1 = Q0                 J2 = K2 = Q0 . Q1

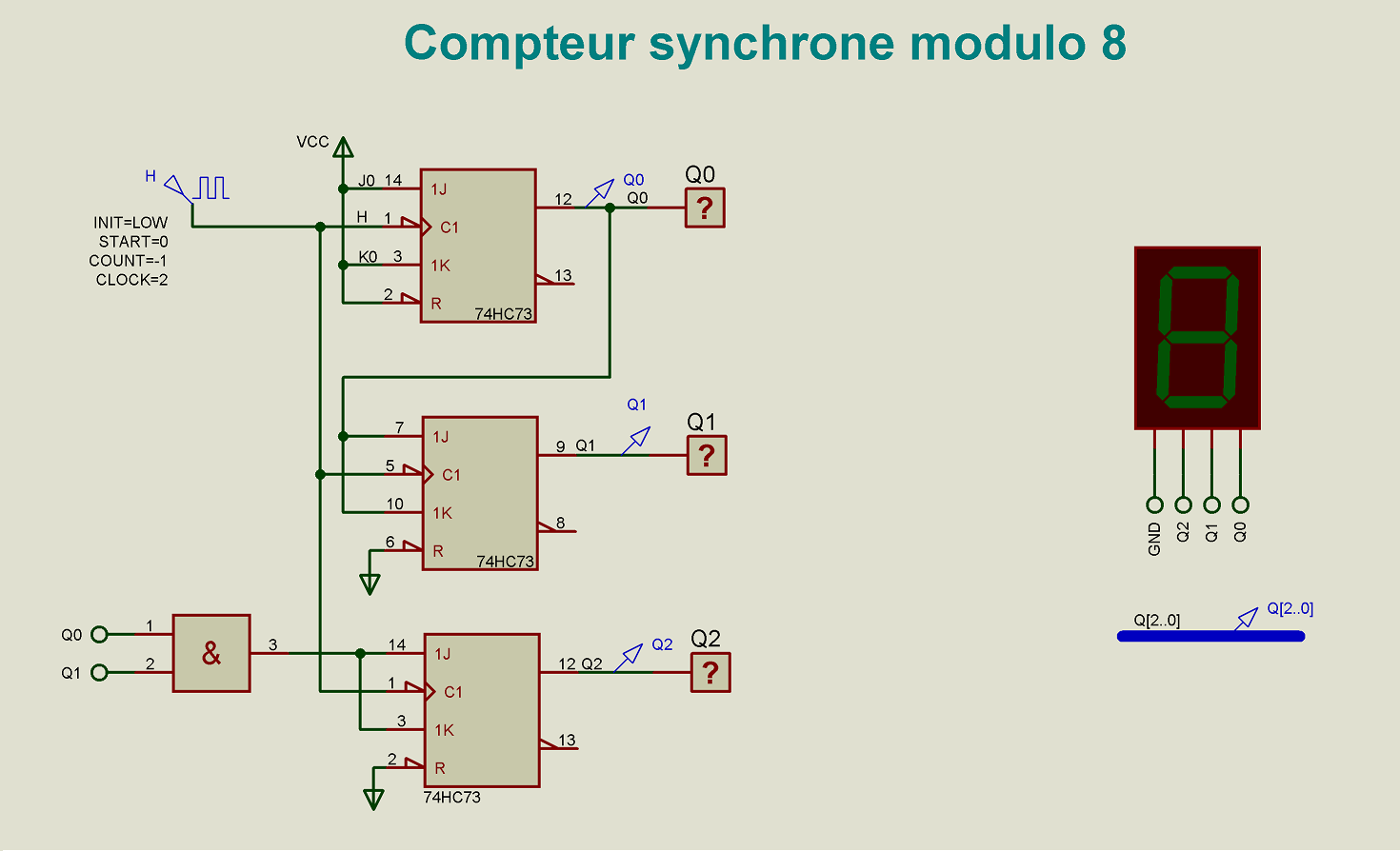

Schéma structurel

modulo8_JK_Sync.DSN

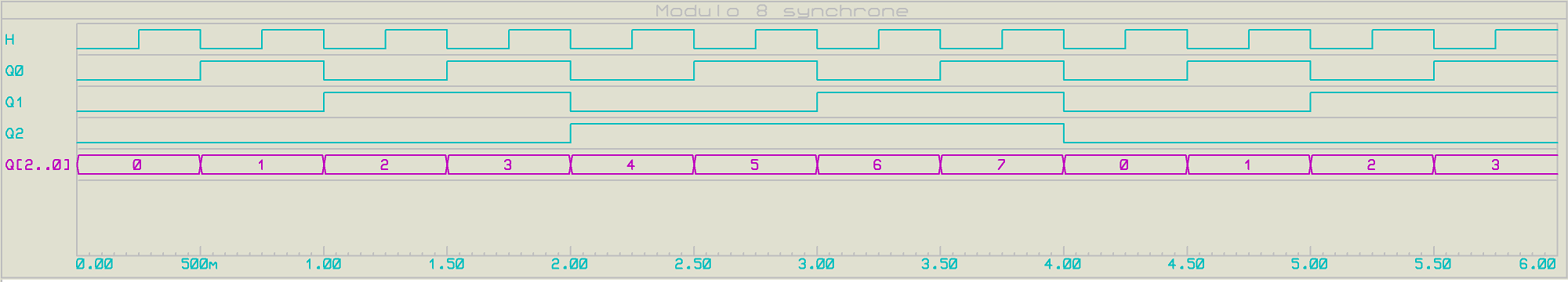

Chronogramme



Compteur Synchrone Modulo 8

II - Réalisation à l'aide de bascules D

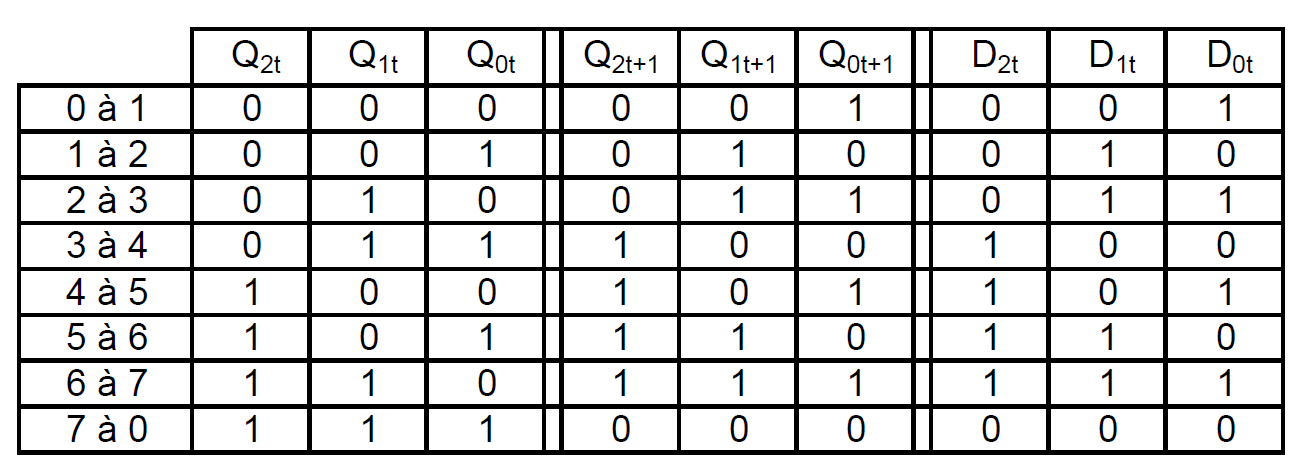

Tableau de synthèse

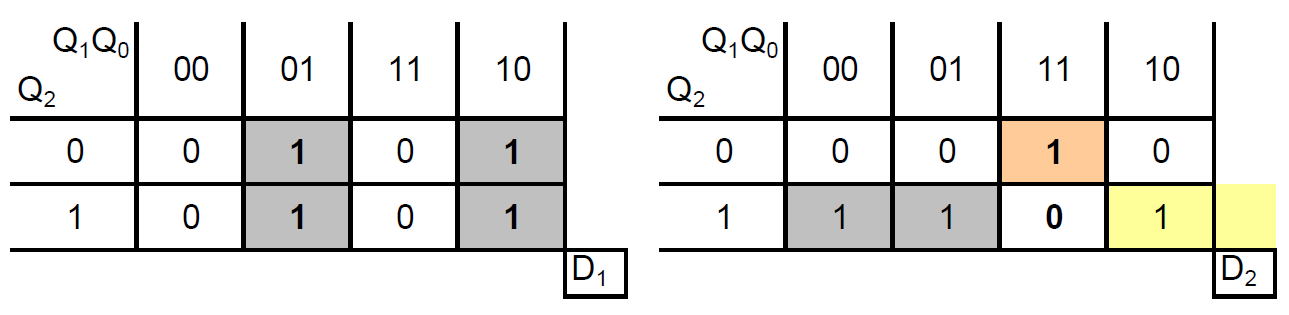

D0 = Q0

D1 = Q1.Q0 + Q1.Q0 = Q1 ⊕ Q0

D2 = Q2.Q1 + Q2.Q0 + Q1.Q0.Q2 = Q2.(Q1 + Q0) + Q2.(Q1.Q0) = Q2 ⊕ (Q1.Q0)

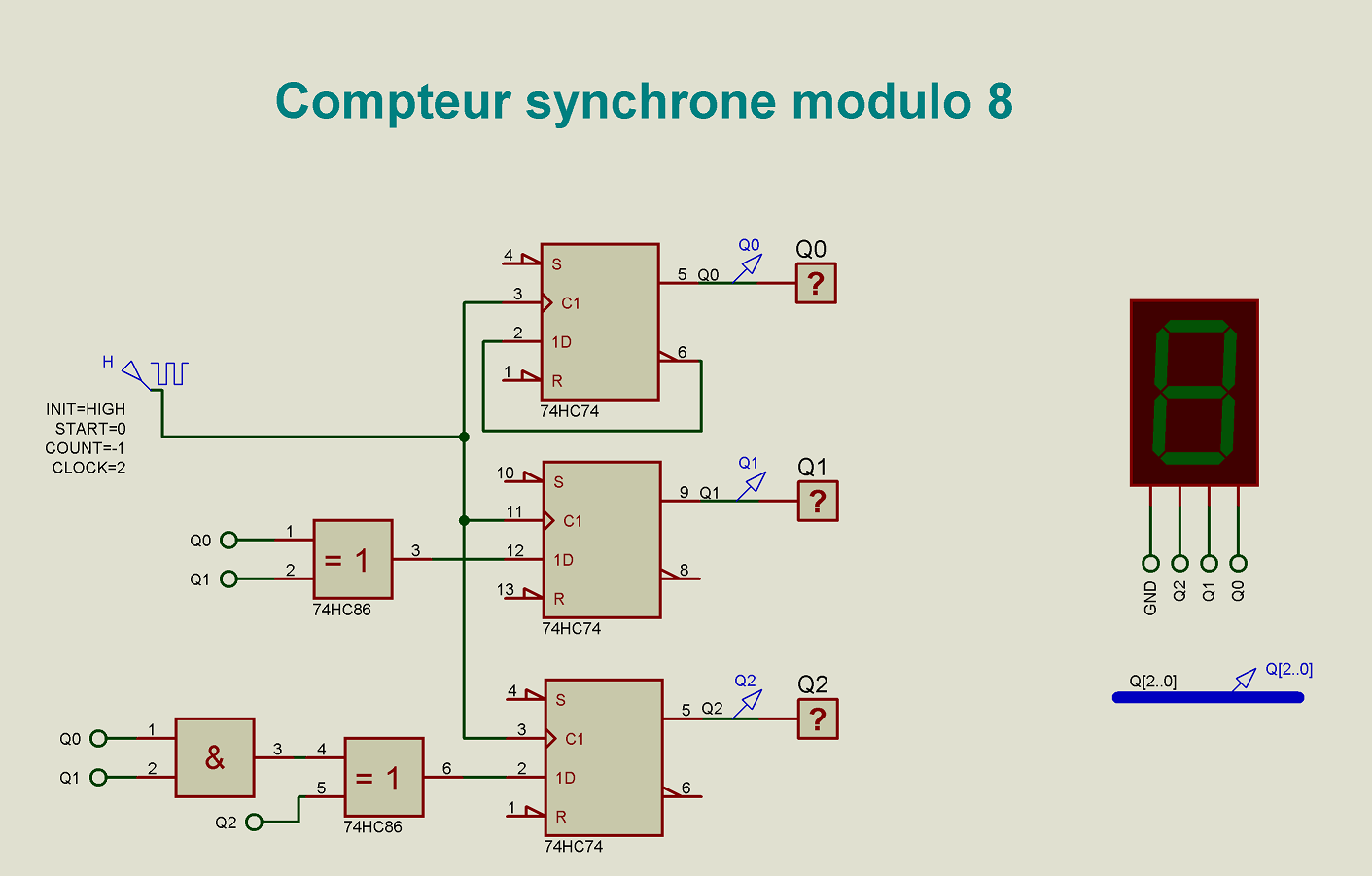

Schéma structurel

modulo8_D_Sync.DSN

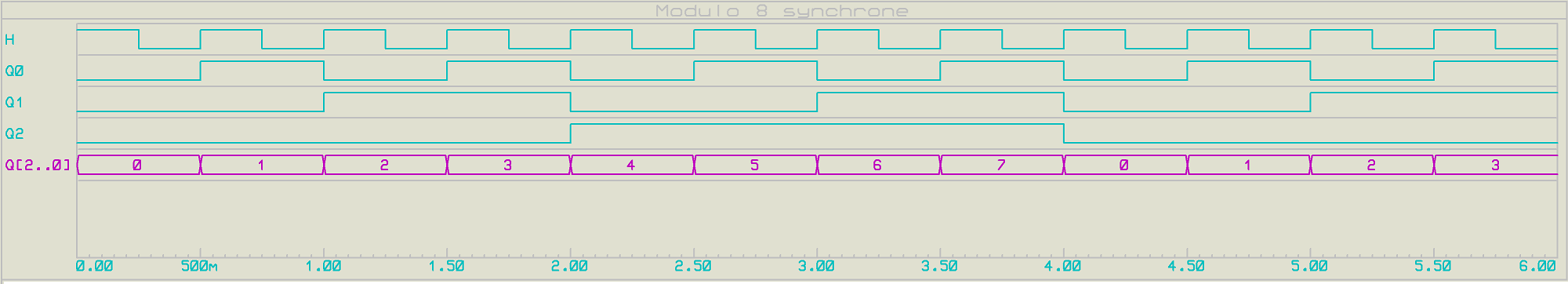

Chronogramme
