Compteur Programme

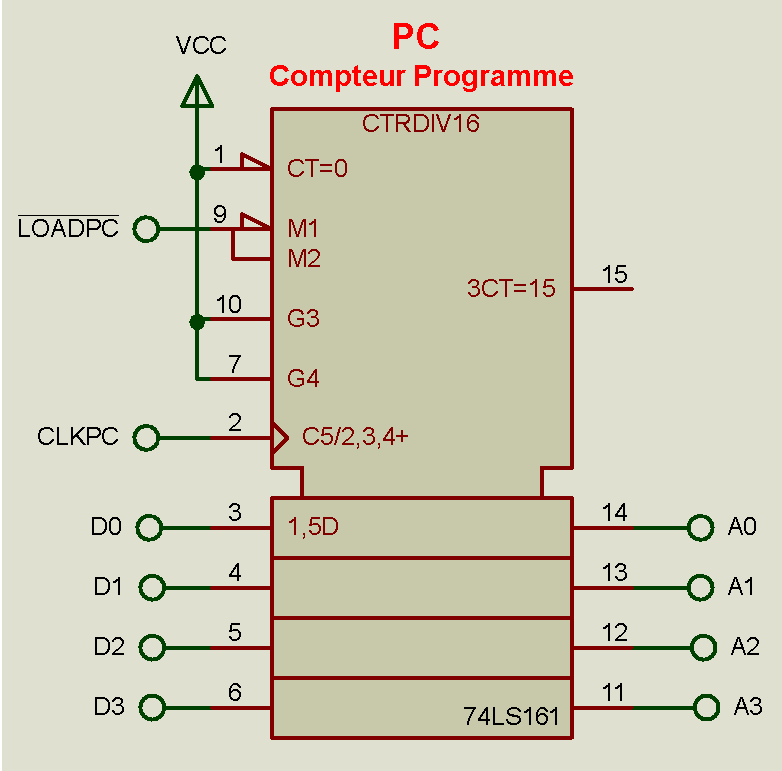

Le Compteur ordinal (PC pour Program Counter) sera réalisé à l'aide d'un 74LS161, les entrées de chargement parallèle (broche 6, 5 ,4  et 3) seront connectées au bus de donnée (D3 .. D0) afin de séquencer l'instruction JMP. Un niveau bas sur l'entrée LoadPC (broche 9) suivi d'un front montant de ClkPC (broche 2) compléteront cette instruction. Enfin pour incrémenter PC, LoadPC sera fixée au niveau haut suivi d'un front montant de ClkPC.

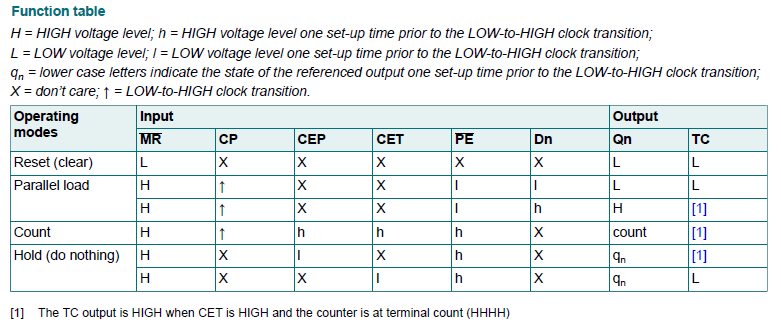

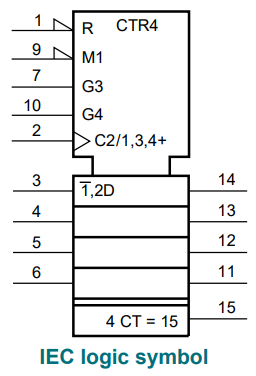

 Symbole 74xx161 IEC/IEEE

Broches

    1. MR
    2. CP
    3. D0
    4. D1
    5. D2
    6. D3
    7. CEP
    8. Gnd
    9. PE
    10. CET
    11. Q3
    12. Q2
    13. Q1
    14. Q0
    15. TC
    16. Vcc
