En-tête

La figure page suivante montre le contenu du premier octet qui est toujours présent en début d’échange. Ces sept bits de poids forts contiennent l’adresse du destinataire, ce qui autorise 128 combinaisons différentes. Le bit de poids faible indique si le maître va réaliser une lecture ou une écriture. Si ce bit est à zéro, le maître va écrire dans l’esclave ou lui envoyer des données. Si ce bit est à un, le maître va recevoir des données de l’esclave.

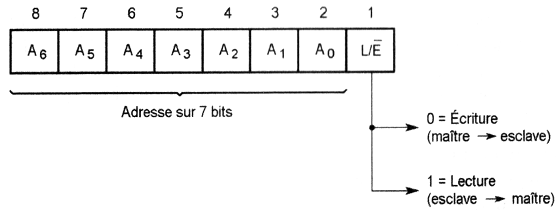

Contenu de l’octet d’en-tête de l’échange sur le bus I2C

Lorsqu’un maître désire effectuer plusieurs échanges à destination d’esclaves d’adresses différentes, il n’est pas obligé de terminer le premier échange par une condition d’arrêt mais peut les enchaîner en générant une condition de départ dès la fin d’un échange.
