ARES génere tous les fichiers nécessaires à la fabrication de vos circuits pour un gain de temps. Il sert de complément a ISIS Le logiciel ARES est un outil d'édition et de routage qui complétement parfaitement ISIS. Un schéma élèctrique réalise sur ISIS peut alors être importé facilement sur ARES pour réaliser le PCB* de la carte élèctronique. Bien que l'édition d'un circuit imprimé soit plus éfficiente lorsqu'elle est réalisée manuellement, ce logiciel permet de placer automatiquement les composants et de réaliser le routage automatiquement
*PCB="Printed Circuit Board"= circuit imprime
Voici un tutoriel indiquant comment utiliser un fichier 3D
tutoriel pour l'utilisation de Ares
et une vidéo expliquant le passage de isis à ares (en anglais)
Voici quelques composants créés pour des schémas électroniques réalisés dans Isis, qui est le module permettant la saisie de schéma dans la suite Proteus.

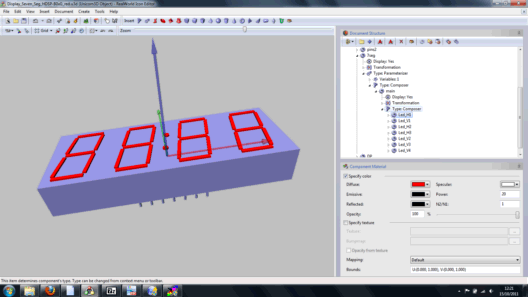

Pour créer le modèle 3D complet de ce composant, il m'a suffit de créer en tout et pour tout 6 objets 3D de base :
- un rectangle simple pour le corps principal du composant
- un cylindre fin pour une première rangée de broches (les 7 broches qu'on voit devant)
- un cylindre fin (identique au précédent) pour une seconde rangée de broches (les 5 broches de derrière qu'on ne voit pas)
- un rectangle applati pour les segments horizontaux (angle 0 degré) d'un digit
- un rectangle applati pour les segments verticaux (angle 80 degrés) d'un digit
- un cylindre pour les deux points décimaux

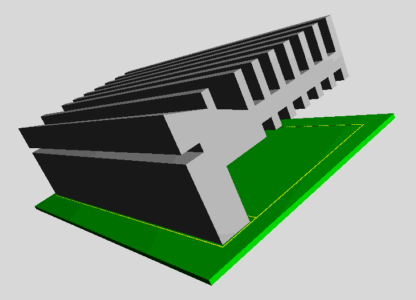

Dissipateur thermique
Télécharger Démo Dissipateur thermique

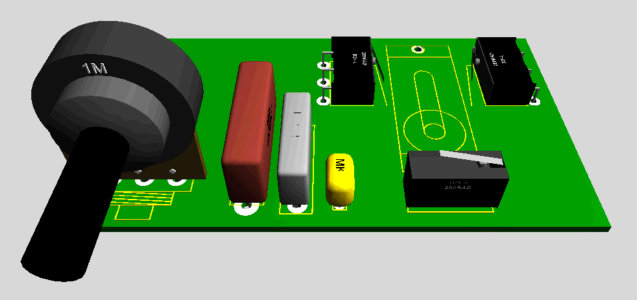

Condensateur

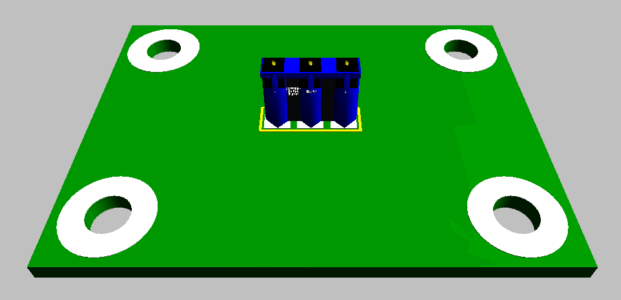

alimentation en jack
Télécharger Démo alimentation jack
