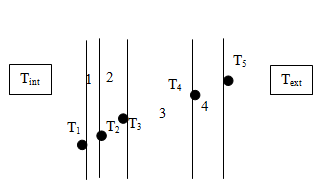

Nous avons une paroi composée de la sorte :
Repère
|
matériaux
|
Epaisseur e en mm
|
Coefficient thermique λ en W/m.K
|
1
|
plâtre
|
25
|
1,28
|
2
|
isolant
|
100
|
0,035
|
3
|
béton
|
200
|
1,57
|
4
|
crépis
|
2
|
1,9
|
Les températures intérieure et extérieure sont respectivement Tint=+20°C et Text=-5°C. Les coefficients radio-convectif sont :
- 1/hsi = 0.11m2.K/W
- 1/hse = 0.09m2.K/W
- Reproduire le mur sur votre copie et représenter les transferts thermiques existant ici (attention aux sens de la chaleur).
- Faire l’analogie électrique et déterminer la résistance thermique équivalente.
- Calculer la densité de flux et le flux.
- Déterminer les températures intermédiaires :
- T1 : température de surface du mur intérieur.
- T2 : température de jonction entre 1 et 2.
- T3 : température de jonction entre 2 et 3.
- T4 : température de jonction entre 3 et 4
- T5 : température de surface du mur extérieur
Recommandations :
- Ne pas oublier d’énoncer les règles et les formules.
- Ne pas oublier les unités.
- Expliquer vos conversions d’unités.
- Faire un schéma et l’analogie électrique pour vous aider.
