L’Éclairage artificiel

1-Objectif de l’activité

On se propose dans cette activité :

de découvrir quelque unes des règles à respecter lors de la conception de différents types d’éclairage artificiels (aspect normatif).
d’utiliser un logiciel de conception d’éclairage pour modéliser une salle de classe, simuler son comportement et comparer différentes solutions.

2- Normalisation :

A partir de la documentation ressource suivante :

Les normes européennes de l'éclairage.pdf (fiche INRS)
Eclairage artificiel au poste de travail (fiche INRS)
Caractéristiques des différentes lampes.pdf,

vous devez définir :

l’éclairement moyen minimum : Emoyen (en Lux)
le rapport Emin/Emoyen si il est imposé
l’Indice de rendu des couleurs IRC (ou Ra) mini
le type de lampe qui vous parait le plus adapté

pour plusieurs sites de la ville d’Auch :

le stade Jacques Fouroux de l’équipe de rugby du FCA (niveau national)
les terrains annexes d’entrainement du FCA
le parc de stationnement automobile du lycée (circulation moyenne)
les couloirs du lycée
les salles de dessin industriel du lycée
la salle des archives du lycée
une salle d’enseignement banalisée

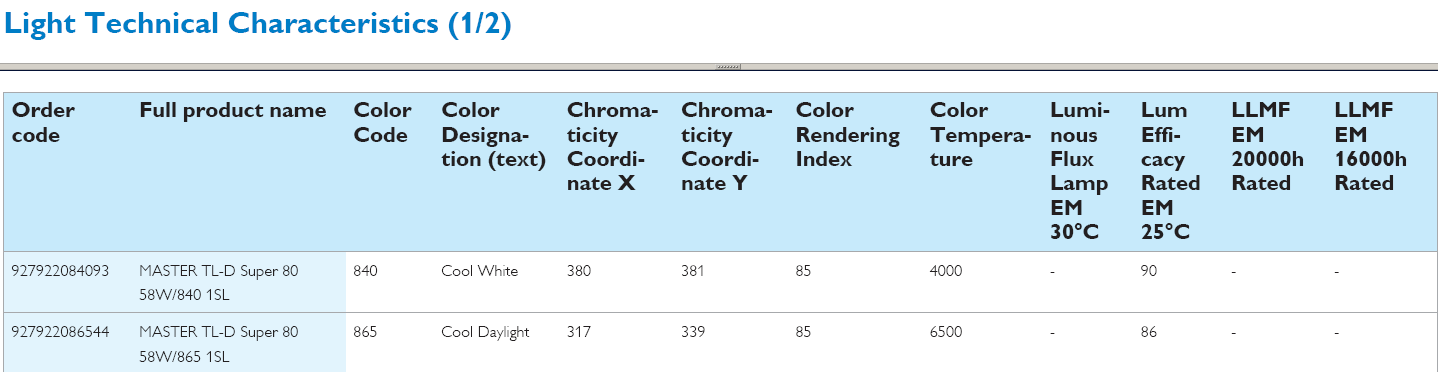

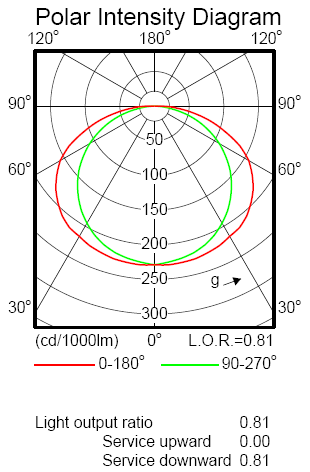

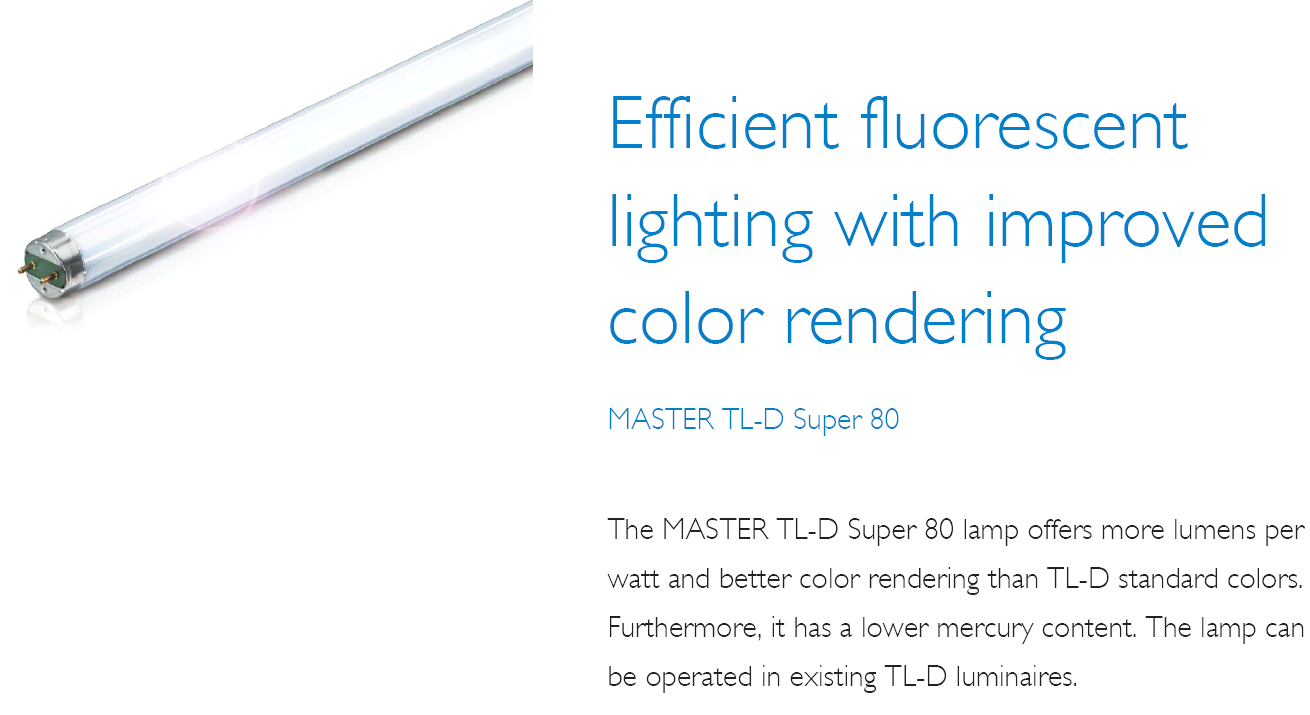

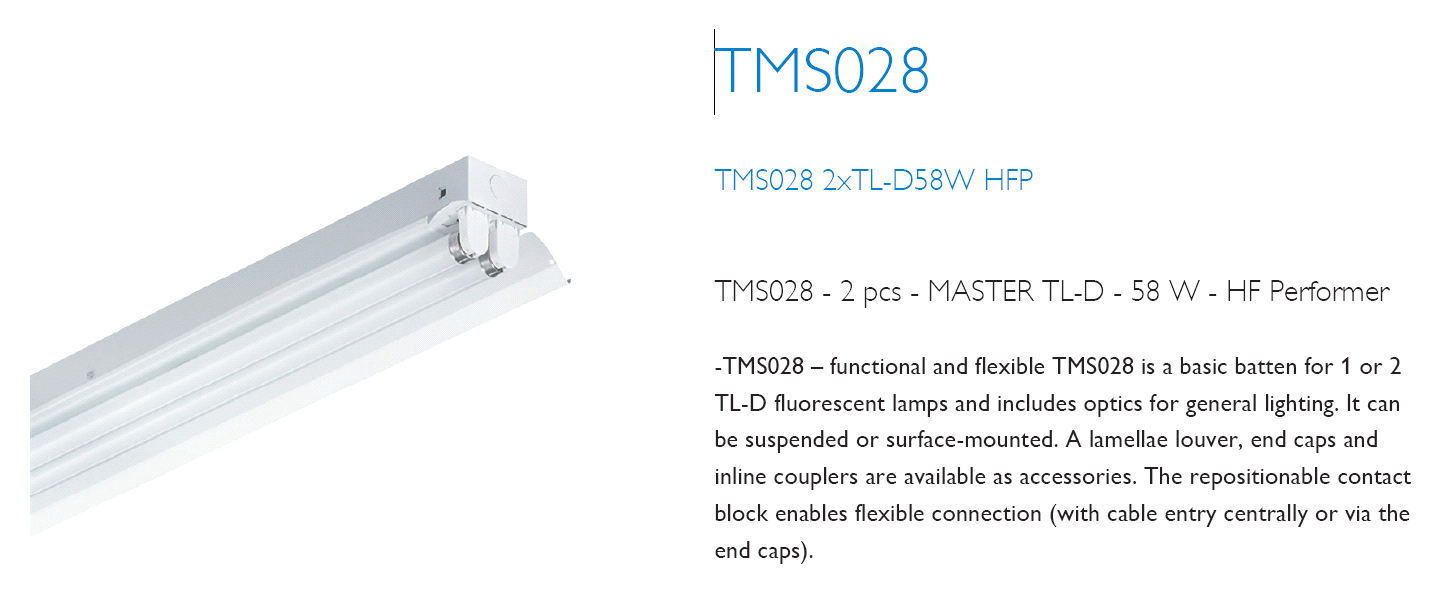

Pour équiper une salle de classe on choisit des luminaires Philips TMS028 2xTL-D58W HFP avec 2 tubes Master TL-D Super 80 de 58W.

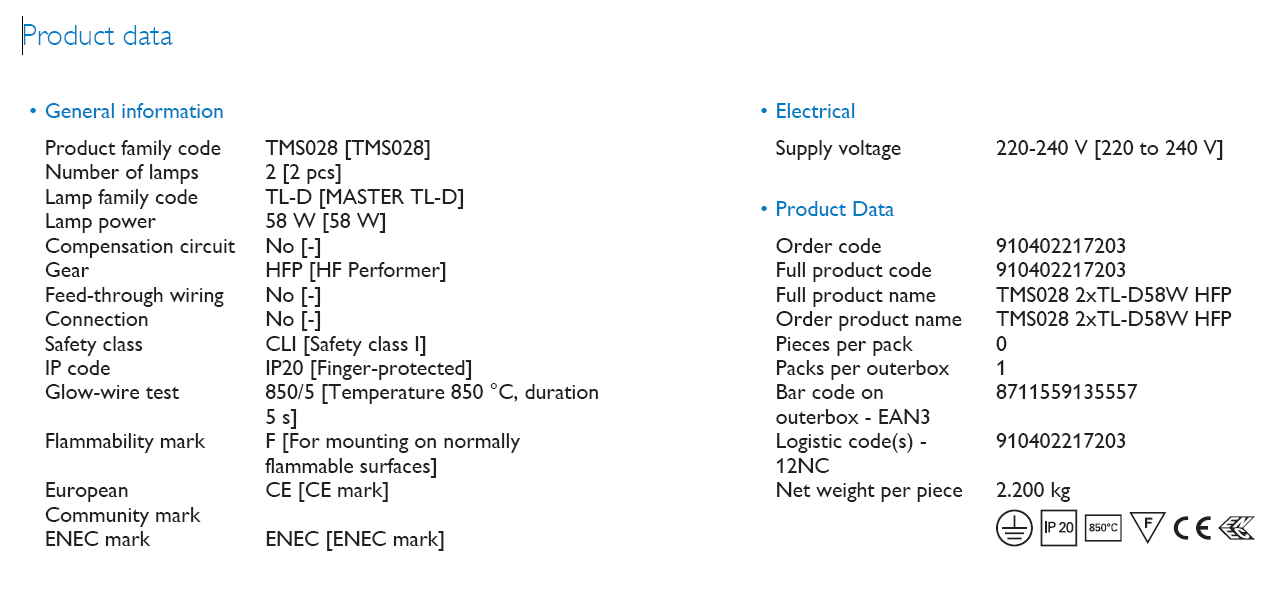

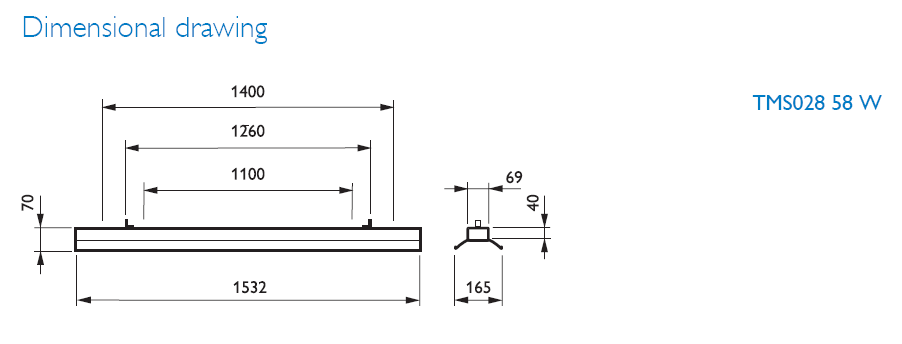

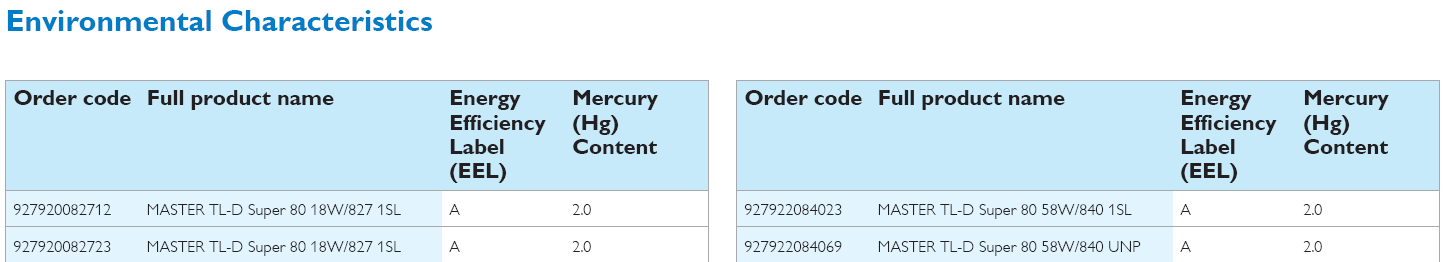

La documentation technique du matériel est donnée en annexe.

F Ce type de lampe peut-il convenir ?

F Justifier la réponse.

3- Projet d’éclairage :

Situation du problème

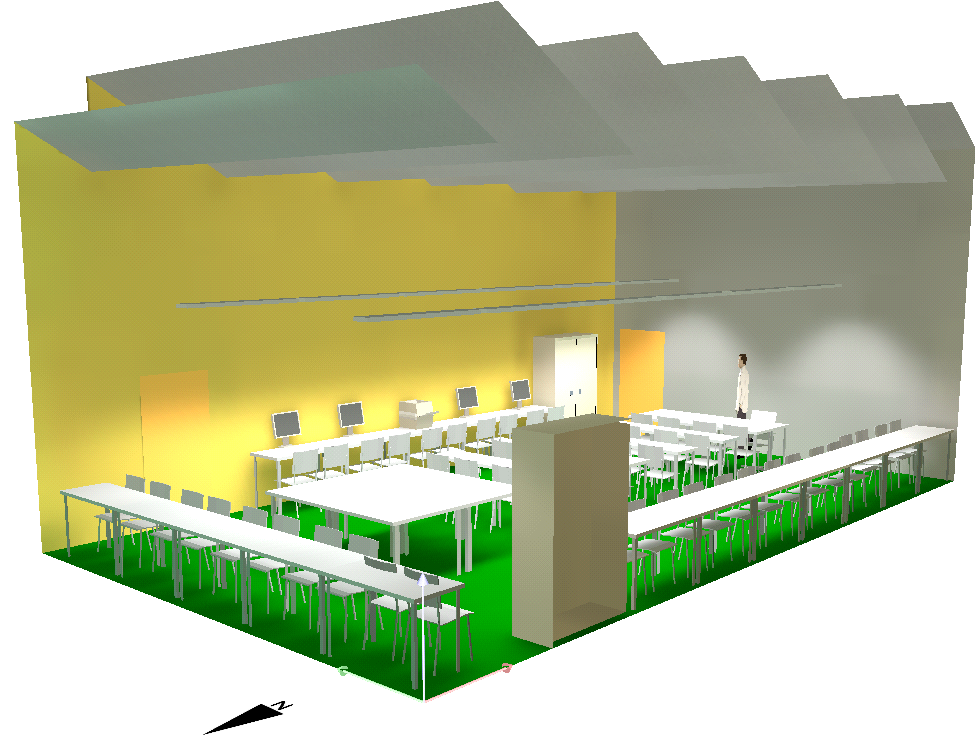

On se propose de concevoir l’éclairage artificiel d’une salle de classe (la salle MG1 du Lycée).

Ses caractéristiques sont les suivantes :

ses dimensions sont : longueur = 11,4m, largeur= 6,53m, hauteur sous shed = 4,70m.
le plan de travail (tables) est à 0,80m du sol
les luminaires et lampes sont à 3 mètres du sol.

Le logiciel Dialux permet de créer des projets d’éclairage très divers pour l’intérieur des bâtiments, comme pour l’extérieur.

Il permet entre autre, à partir de l’implantation, du type de lampe et du type de luminaire, d’obtenir une prévision de l’éclairement de différentes surfaces. On peur alors vérifier si la norme est bien respectée. C’est dans cette optique que nous allons l’utiliser ici.

Utilisation de l’assistant DIALux Light

DIALux Light est un assistant qui permet de créer rapidement des projets simples

F Ouvrir le logiciel DIALux Light

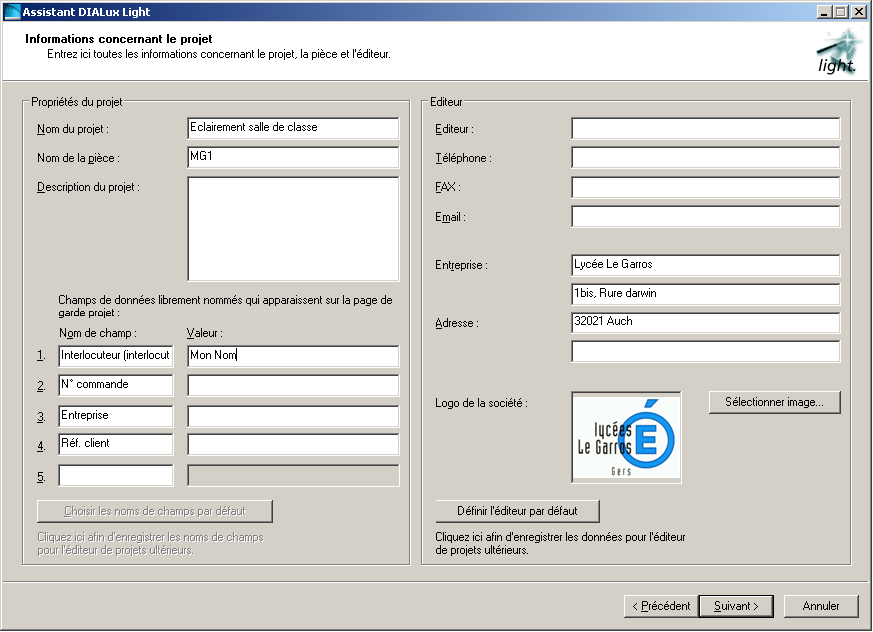

F Renseigner le projet

Le logo se trouve dans les documents fournis

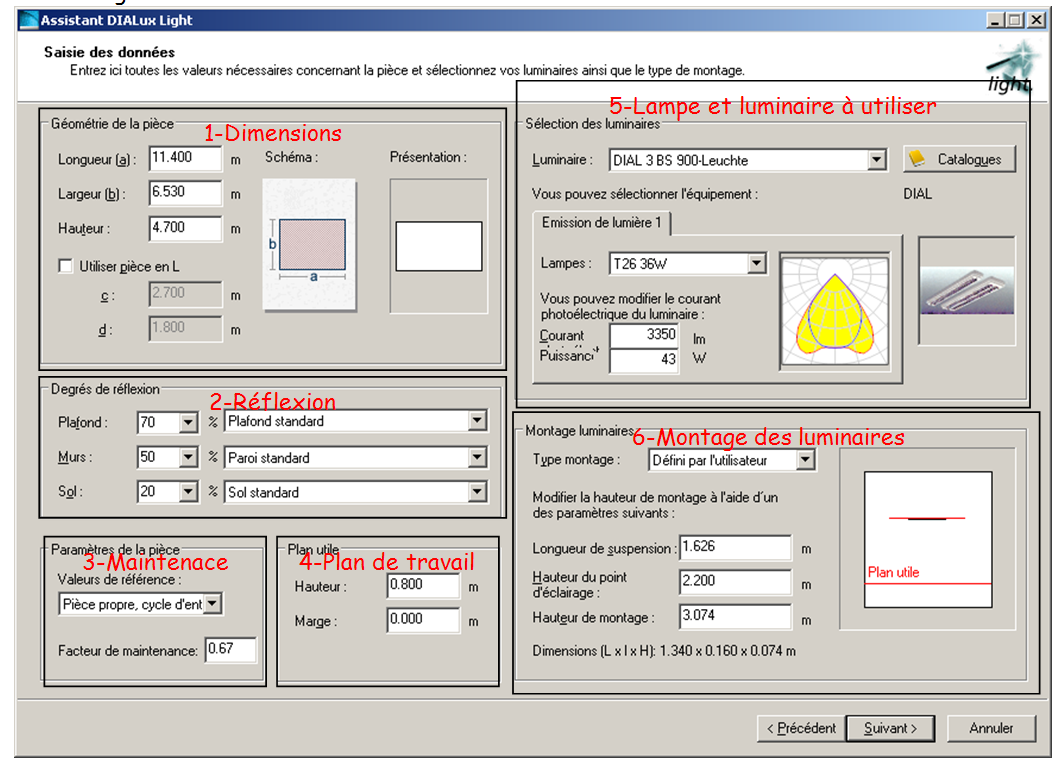

F Renseigner le local à éclairer

1-Dimensions : compléter

2-Degrés de réflexion : prendre standard 70/50/20

3-Paramètre de maintenance de la pièce : Pièce propre, cycle d’entretien 3 ans

4-Plan utile : hauteur des plans de travail = 0,8 m

5-Sélection des lampes et des luminaires :

Cliquer sur catalogues

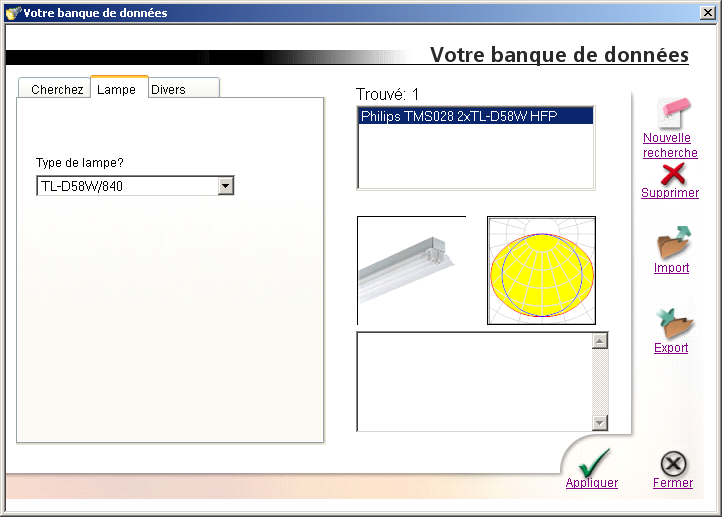

Votre banque de données

Si le luminaire n’est pas dans la liste, l’importer fichier

lampe : TL-D58W/840

luminaire : Philips TMS028 2xTL-D58W HFP

appliquer et fermer

6-Montage luminaires

défini par l’utilisateur

hauteur du point d’éclairage 2,2m

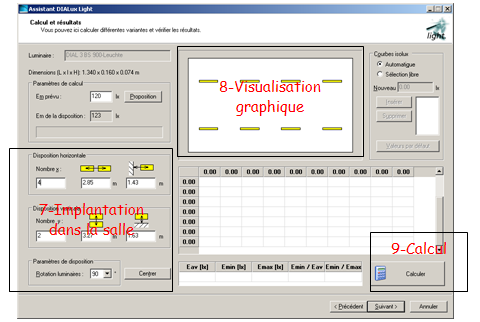

F Implantation des luminaires

7-Implantation : disposer un seul luminaire au centre de la salle

8-Visualiser graphiquement l’implantation

9-Calcul

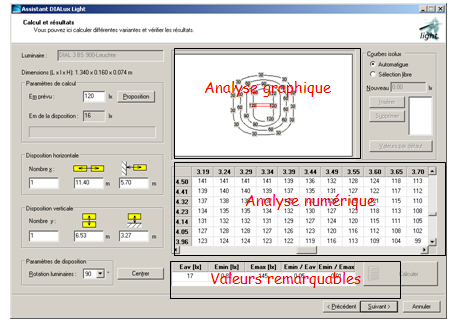

10 Analyse des résultats

Les résultats de l’éclairement sont donnés en Lux

graphiquement avec les courbes isolux
numériquement sur tous les points du maillage de la pièce
valeurs remarquables (moyenne, min, max,…)

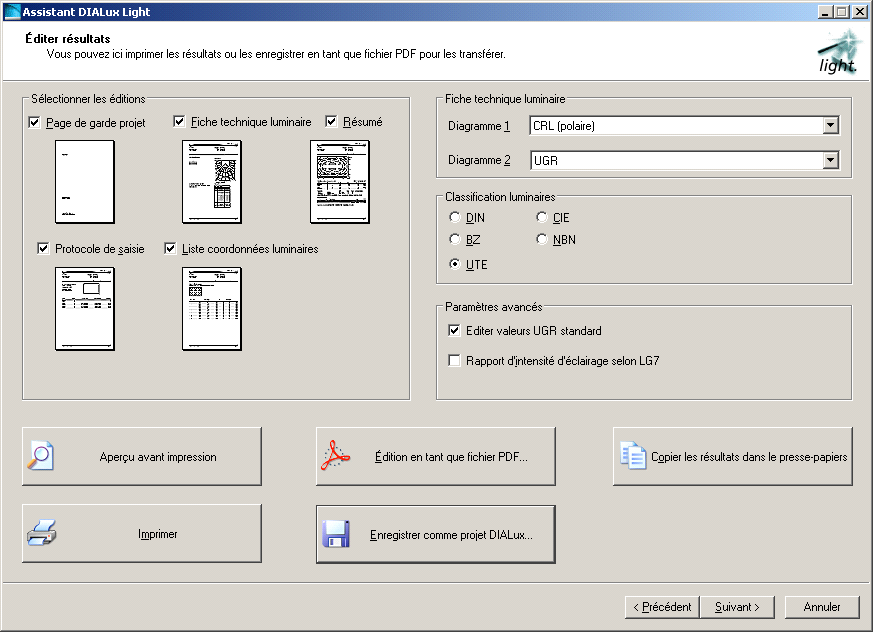

F Edition des résultats et enregistrement du projet DIALux

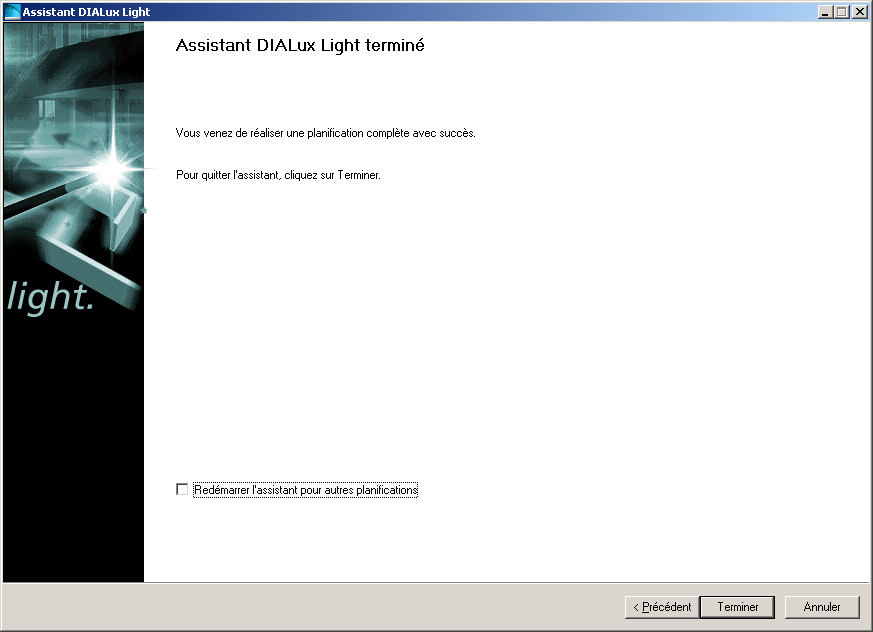

F Sortie de l’assistant (seulement quand le TP est fini !!!)

Etude demandée (avec l’assistant DIALux Light)

Si l’on place un luminaire simple au centre de la classe avec un tube fluo T26 à une hauteur de 3m par rapport au sol, calculer l’éclairement obtenue sur le plan de travail situé à la verticale du luminaire.
Quel est l’éclairement obtenu si le luminaire est placé à 2,50m du sol.
Le luminaire étant placé à 3 m du sol pour des problèmes de sécurité, quel est l’éclairement obtenu sur le plan de travail si on en juxtapose 2 (écart = 30cm)
D’après la norme donnée en annexe, quel est l’éclairement minimum du plan de travail dans une salle de classe.
Que faut-il faire dans la classe pour respecter cette norme ?
A partir du logiciel DIALUX, déterminer par différents essais le nombre de rangées horizontales et verticales (X et Y) de luminaires à installer pour respecter l’éclairement minimum requis. Vous respecterez les espacements entre les rangées de façon à avoir une disposition symétrique. Le nombre de X n’est pas forcement égal au nombre Y.
Pour chaque essai, faire une copie d’écran de la courbe isolux dans la salle
Quelle est la solution qui vous parait la plus satisfaisante ?
Pour celle-ci, calculer la puissance électrique nécessaire pour alimenter l’éclairage de la salle ( en Watt).
Calculer le courant total de consommation de l’ensemble des tubes si la tension du réseau est de 230V (en Ampère).
Modéliser avec Dialux la solution réellement mise en œuvre dans la salle.
Donner le diagramme isolux correspondant
Conclusion ?
