Schémas électrique

Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)

Sommaire

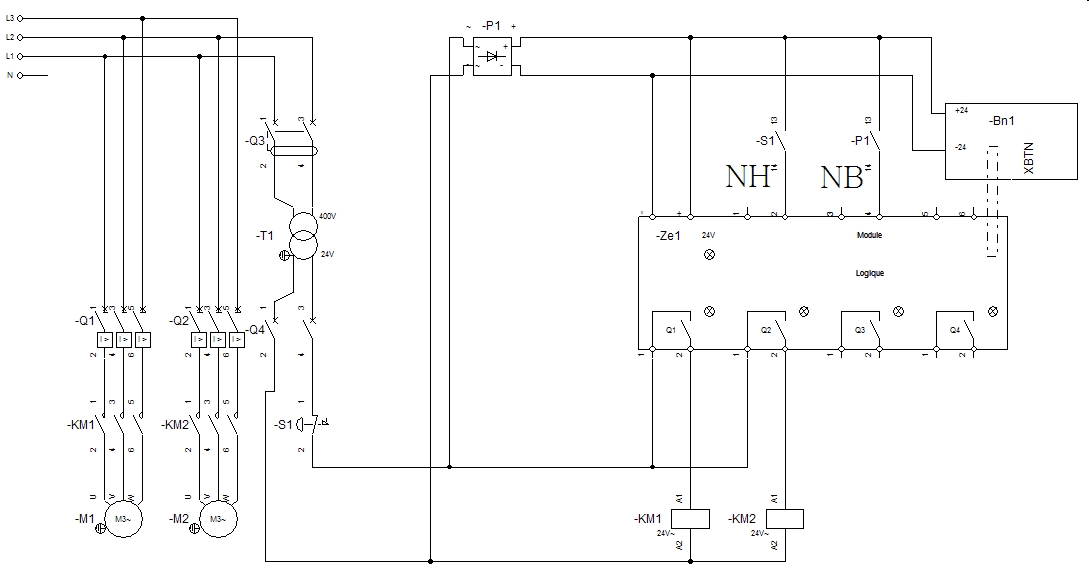

2) Schémas électrique de commande et de puissance.

Il y a 2 pompes, 2 capteurs, le Zelio, le Magelis, les alimentations...

(Attention : le but de l'activité est la communication Magelis-Zelio, pour simplifier ce schéma n'est pas complet du point de vue protections des personnes et des biens)
