Création du programme

Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)

Sommaire

3) Création du programme de base sur Zelio

La base du programme (hors IHM*) est très simple.

*Interface Homme Machine

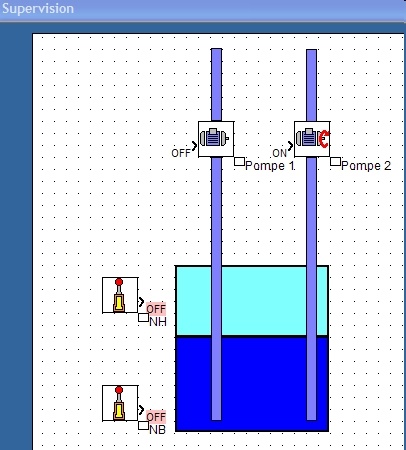

a) Mise en route des pompes en mode automatique

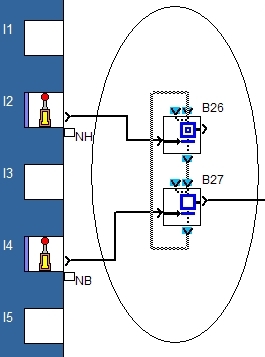

Nous allons utiliser un grafcet (pour l'exemple), mais il ne sert qu'à la mémorisation de l'ordre de pompage et est facilement remplaçable par une fonction.

C'est la deuxième étape qui valide le fonctionnement des pompes

b) Utilisation de compteurs horaires pour la gestion de la permutation des pompes

Comme toujours, il y a plusieurs façons de réaliser la permutation des pompes...

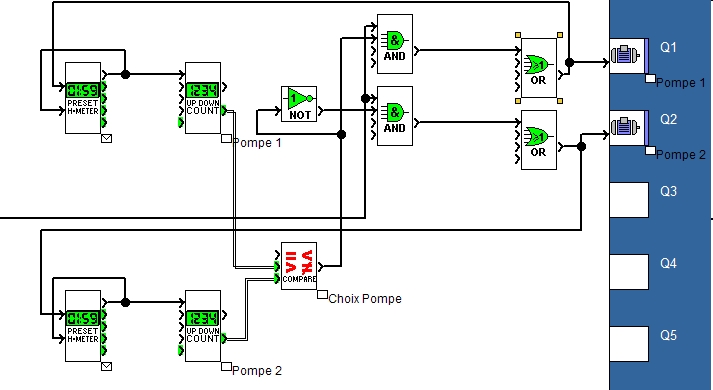

Ici, nous utilisons des compteurs horaires présélectionnés à 1heure... leurs sorties commandent des compteurs classiques.

Cela permettra de faire plus facilement la comparaison entre les durées d'utilisation de chaque pompe en heure (simple comparaison des compteurs).

Les fonctions ET (AND) mettent en fonctionnement chaque pompe lorsque

a) le comparateur valide la pompe,

b) le niveau est correct (sortie grafcet)...

il faudra aussi y ajouter une entrée pour valider le mode automatique.

Les fonctions OU permettront de forcer chaque pompe (information venant de l'IHM).

(la sécurité des pompes en cas de manque d'eau n'est pas étudiée)
