Guide d'utilisation Zelio + Magelis par l'exemple (Station de relevage)
7) Transfert des programmes, essais

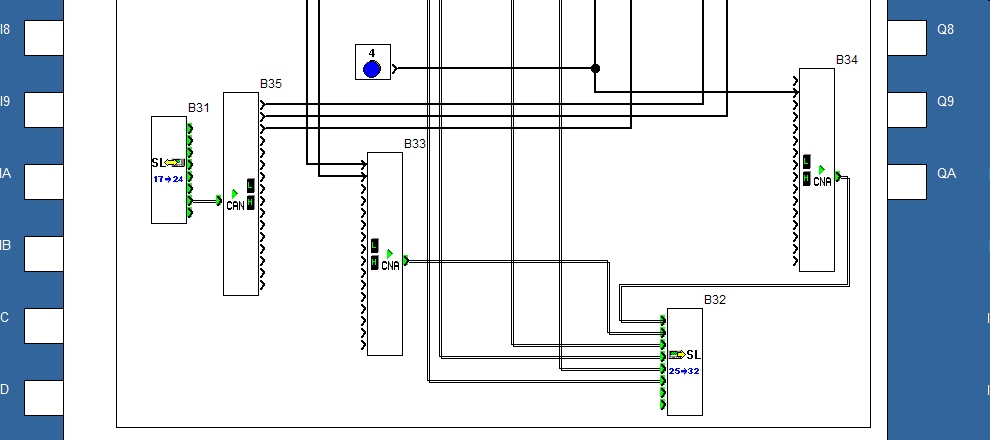

Une fois que l'ensemble du programme Zelio réalisé, il ne reste plus qu'à transférer les 2 programmes.
Pour le forçage des sorties, l'information provenant de l'IHM est mis en série (AND) avec la validation du grafcet (niveau d'eau) avant d'imposer le fonctionnement de la pompe (fonction OR). L'information de durée de fonctionnement est récupéré directement sur la sortie pompe.
La fonction TEXT n'est pas indispensable pour notre exemple, un module Zelio sans afficheur est d'ailleurs moins coûteux, surtout si on a un afficheur IHM.
a) Transfert Magelis
Le module Magelis se place automatiquement en mode transfert dès que l'on connecte son câble (25 broches) obligatoire pour le transfert.
Il suffit de demander au logiciel Vijeo de transférer vos pages vers le Magelis.
Ne pas oublier de déconnecter le câble... mais uniquement lorsque le transfert est terminé !
b) Transfert Zelio

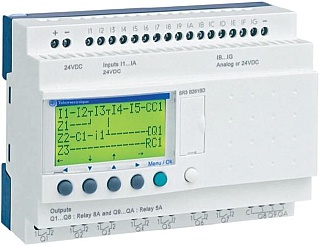

Le logiciel Zelio Soft 2 permet de transférer facilement votre programme, il gère également la mise en marche (RUN) du module.
Tant que le Magelis n'est pas connecter, on peut utiliser le mode monitoring pour voir si tout fonctionne, mais la simulation de l'IHM est difficile.
c) Essais
Il faut directement relier le Zelio au Magelis avec le bon câble pour pouvoir vérifier si vos programmes fonctionnent correctement et sont compatibles !
